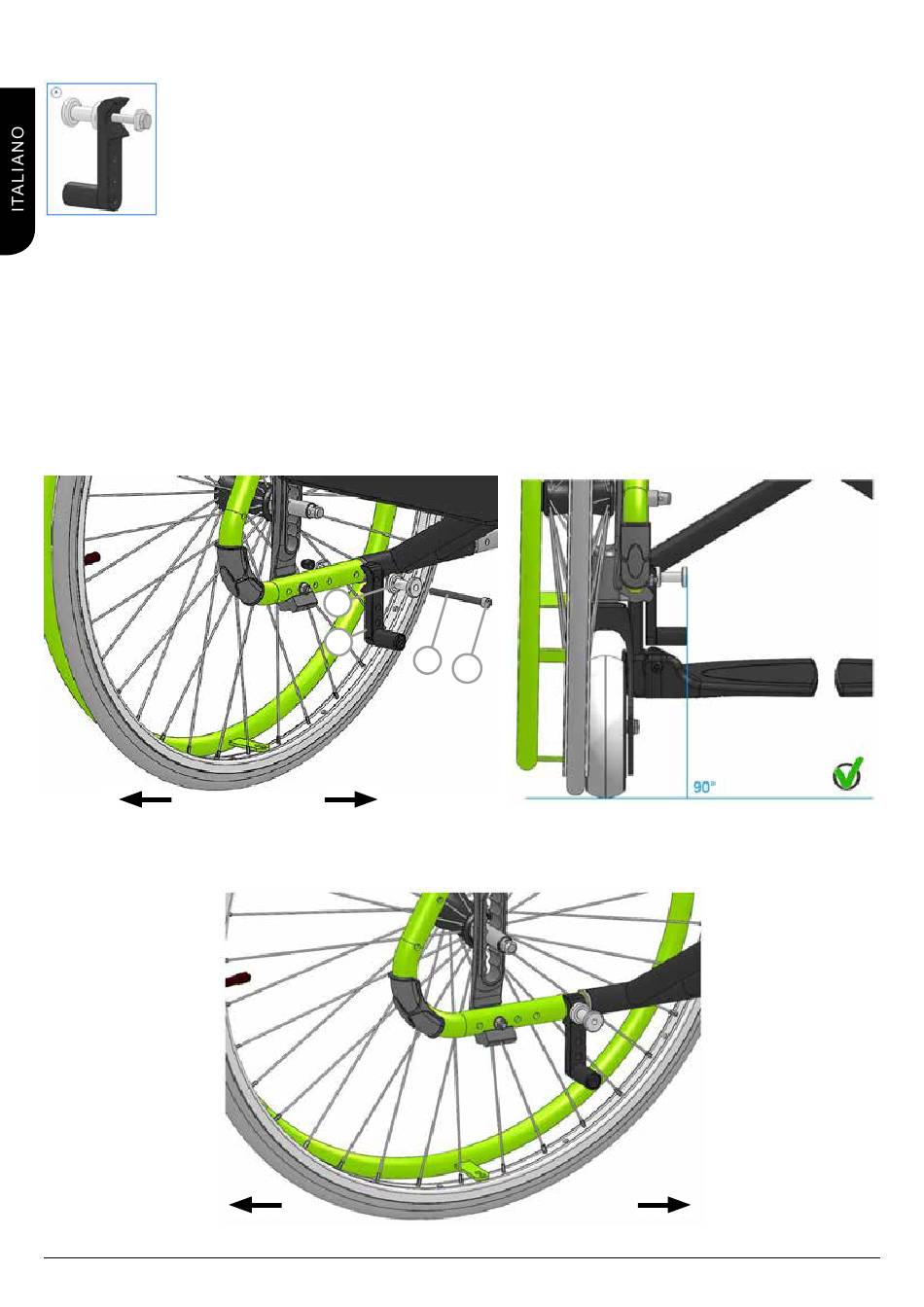

Installazione del sistema di aggancio (A)
Localizzare un foro libero sul tubo più basso del telaio (come riportato nella figura, per l'aggancio del dispositivo si può
utilizzare un foro filettato già esistente). Lo scopo è montare la staffa il più avanti possibile (per es. per le carrozzine con
crociera, immediatamente dietro la crociera).
Inserire dall'esterno la vite (1) e la rondella (2) facendola passare attraverso il foro e, quindi, spingere la barra (A) sulla
vite. Avvitare il perno di aggancio (D) alla vite (1). Quando si deve serrare la vite (1) accertarsi che le sedi dei perni
per l'aggancio (D) si trovino internamente (A) (coppia di serraggio: 3 N·m). Seguire la stessa procedura per montare il
sistema di aggancio su entrambi i lati. Dopo aver applicato i perni di fissaggio, verificare che si trovino a un'angolazione di
90° rispetto al terreno (Fig. 2).
PARTE
POSTERIORE
PARTE
POSTERIORE
40
FIG. 1
D
A
PARTE
ANTERIORE
1
2
FIG. 3
FIG. 2
PARTE
ANTERIORE
Empulse R20
Rev.C
