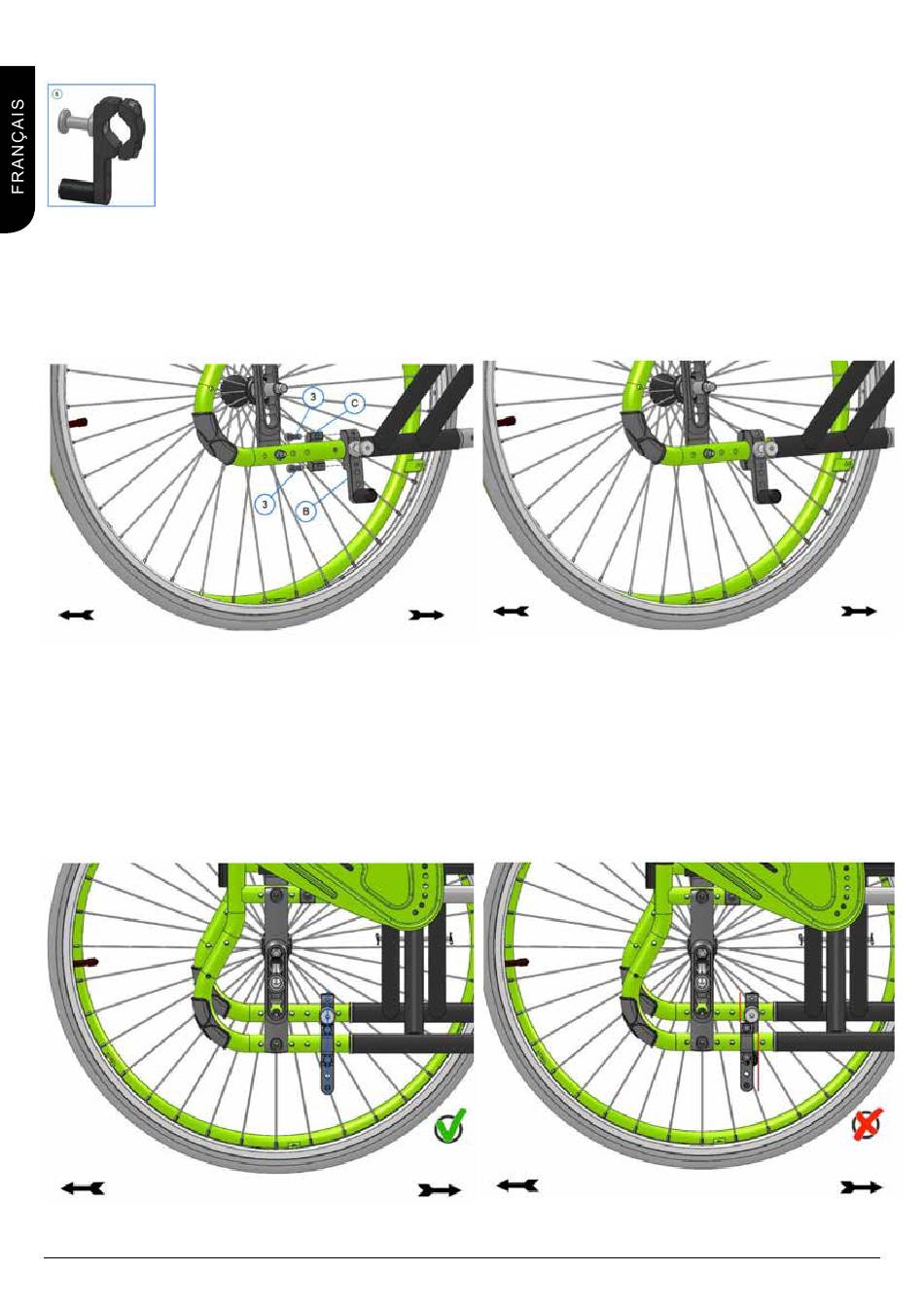

Montage du système d'arrimage (B)
Positionnez la mâchoire (C) de l'attache d'arrimage à l'extérieur du tube du châssis et la barre (B) à l'intérieur du tube,
puis vissez les deux mâchoires l'une contre l'autre à l'aide des vis (3). Serrez les vis (3) sans forcer de sorte à pouvoir
encore ajuster l'attache (B-C). Procédez au même montage de l'autre côté.
DERRIERE/
HINTEN
Positionnez les deux attaches (B-C) exactement l'une en face de l'autre (Fig. 1) de manière à ce qu'elles soient au
même niveau. Pour le vérifier, mesurez à partir d'un point de référence (par ex. distance entre la plaque d'axe du
fauteuil et l'attache). Si besoin est, desserrez les vis (3) pour déplacer les attaches (B-C) et les positionner parfaitement
symétriquement. Resserrez les vis (3) sans forcer.
DERRIERE/
HINTEN
26
FIG. 1
AVANT /
VORNE
FIG. 1
AVANT /
VORNE
DERRIERE/
HINTEN
DERRIERE/
HINTEN
FIG. 2
AVANT /
VORNE
FIG. 2
AVANT /
VORNE
Empulse R20
Rev.C
