8.8 Anschlusskontrolle
Funktion
Aufruf

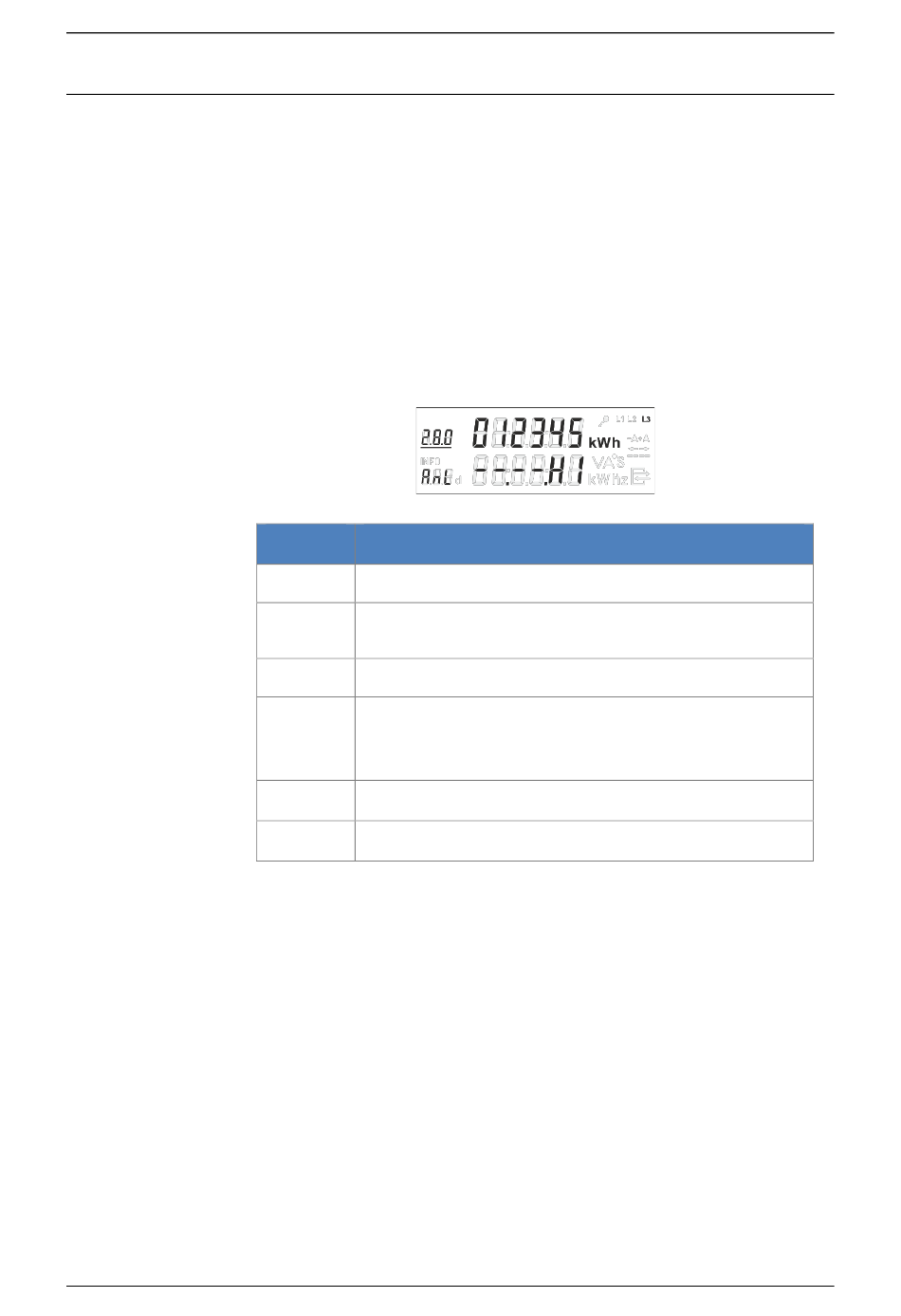

Anzeige
SMARTY BZ-PLUS
Die Anschlusskontrolle zeigt an, ob Spannungen über die Außenleiter L1,
L2, L3 am Zähler angelegt sind und in welchem Spannungsbereich diese
liegen.
Die Anschlusskontrolle wird aktiviert und in der unteren Displayzeile
dargestellt, wenn eine rollierende Ausgabe (s. Kap. 6.6 und Kap. 6.7)
anzeigt und der Klemmendeckel abgenommen ist.
Sobald die rollierende Anzeige verlassen wird, hat die Anzeige des neu
aufgerufenen Menüs Vorrang.
Wird in die rollierende Ausgabe zurückgekehrt, wird ebenfalls wieder die
Ausgabe der Anschlusskontrolle angezeigt, bis der Klemmendeckel
wieder montiert ist.
Anzeige
Bedeutung
--
Spannung des betreffenden Außenleiters < 38 V eff. gegen N
Lo
Spannung des betreffenden Außenleiters 38 V eff. < ... < 207 V
gegen N
Hi
Spannung des betreffenden Außenleiters > 253 V gegen N
L1 bzw. L2
bei anliegender Normspannung (207...253 V gegen N) ohne
bzw. L3
Anlauf in diesem Außenleiter
+A
bei Nennspannung und Anlauf in Bezugsrichtung
-A
bei Normspannung und Anlauf in Einspeiserichtung
+A bzw. –A blinken in schneller Folge bei Überschreitung des Grenzstroms.
Die Anzeige wird sekündlich aktualisiert, der Erfassungszeitraum kann
größer sein.
Zusätzliche Funktionen
Seite 67 von 92
