Übersicht Anschluss bis 75/100 A
Zähler direkter
Anschluss bis 75 A/
100 A
Min. Querschnitte
Anschluss (in mm²)
Max. Querschnitte
Anschluss (in mm²)*
Schraubentyp
Gewindegröße
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
*
Bemessung orientiert an IEC 60999-1.
SMARTY BZ-PLUS
Klemmen Strom und
Nullleiter
2,5
35
Kreuzschlitz PZ2
M8
> 3,5
< 5

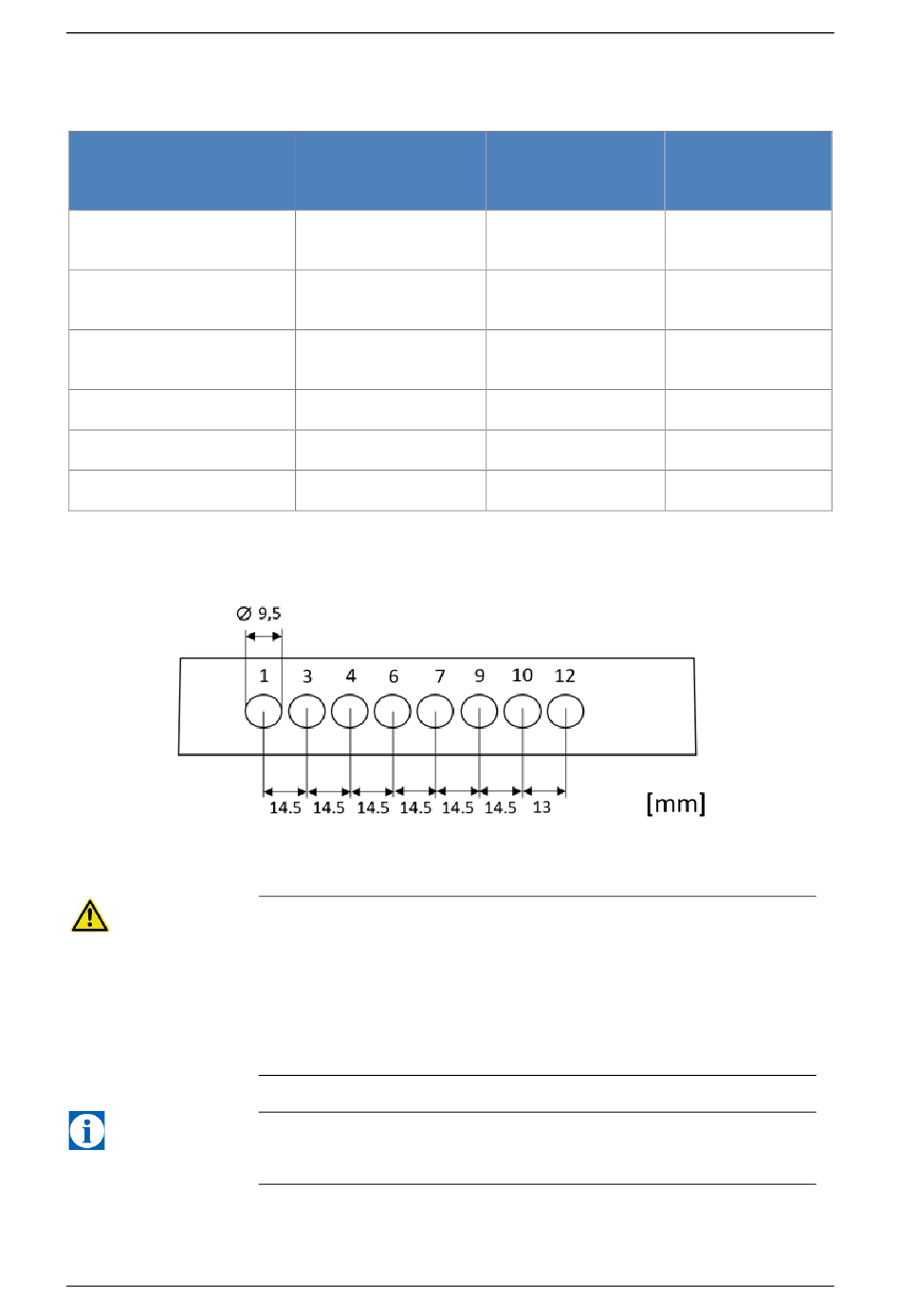

Abb. 14: Anschlussbereich
Warnung
Brandgefahr!
Die Anschlussklemmen sind für den Anschluss von Kupferleitern
ausgelegt. Angeschlossene Adern haben direkten Kontakt mit Kupfer-
teilen im Zähler. Bei Anschluss von Leitern aus anderen Materialien kann
es zu Reaktionen (z. B. Oxidation) kommen, die den
Übergangswiderstand erhöhen und durch Erhitzung einen Brand auslösen
können.
Tipp
Sollen keine Zusatzgeräte installiert werden, fahren Sie mit dem
Aufsetzen und Sichern der Deckel wie in Kapitel 5.2 beschrieben fort.
Installation / Deinstallation
Anschluss
Zusatzgeräte
‒
‒
Steckverbindung
‒
‒
‒
Zusatzklemmen
0,2
2,5
Schlitz
0,6 x 3,5 mm
M3
0,5
0,6
