4.3 Anschluss Zähler
Schließen Sie den SMARTY BZ-PLUS entsprechend folgendem Anschlussplan an:
Bei Drehstrombetrieb schließen Sie die Phasen L1, L2 und L3 gemäß dem Anschlussplan an.
Bei Wechselstrombetrieb schließen Sie nur die Phase L3 gemäß dem Anschlussplan an. L1 und L2
(Klemmen 1, 2, 4, 6) werden nicht angeschlossen.
Das Anschlussdiagram ist auch im Klemmendeckel abgebildet.
4.3.1
Direkter Anschluss bis 75 A bzw. 100 A
Seite 24 von 92
Achtung
Beschädigung der Anschlussklemmen durch falsches Drehmoment
•
Das richtige Drehmoment zur Befestigung der Anschlussklemmen
beachten. Das Moment ergibt sich aus der Art der Anschlussleitung
sowie der maximalen Stromstärke gemäß IEC 60999-1.

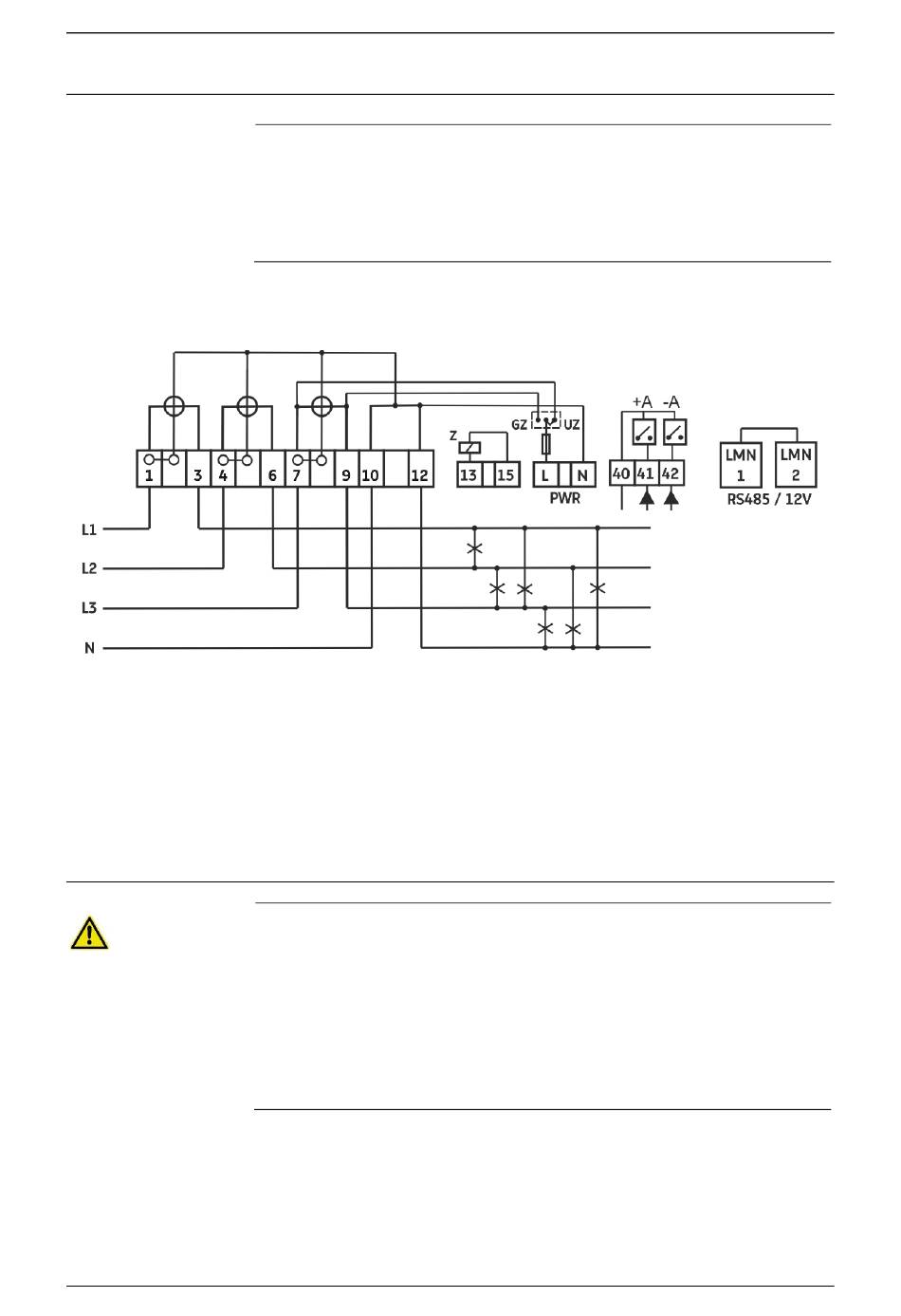

Abb. 13: Anschlussplan für den Zähler
Gefahr
Gefahr von Verletzung und Betriebsschäden durch unsachgemäße Installation
•
Immer vor dem Zähler eine Überstromschutzeinrichtung wie z. B.
einen Sicherheitsschalter je Zählertyp für maximal 75 A bzw. 100 A
einbauen.
•
Immer die Anschlussleitung gemäß der auf dem Zähler vermerkten
Stromstärke/Angabe unter Berücksichtigung der geltenden
technischen Richtlinien sichern.
