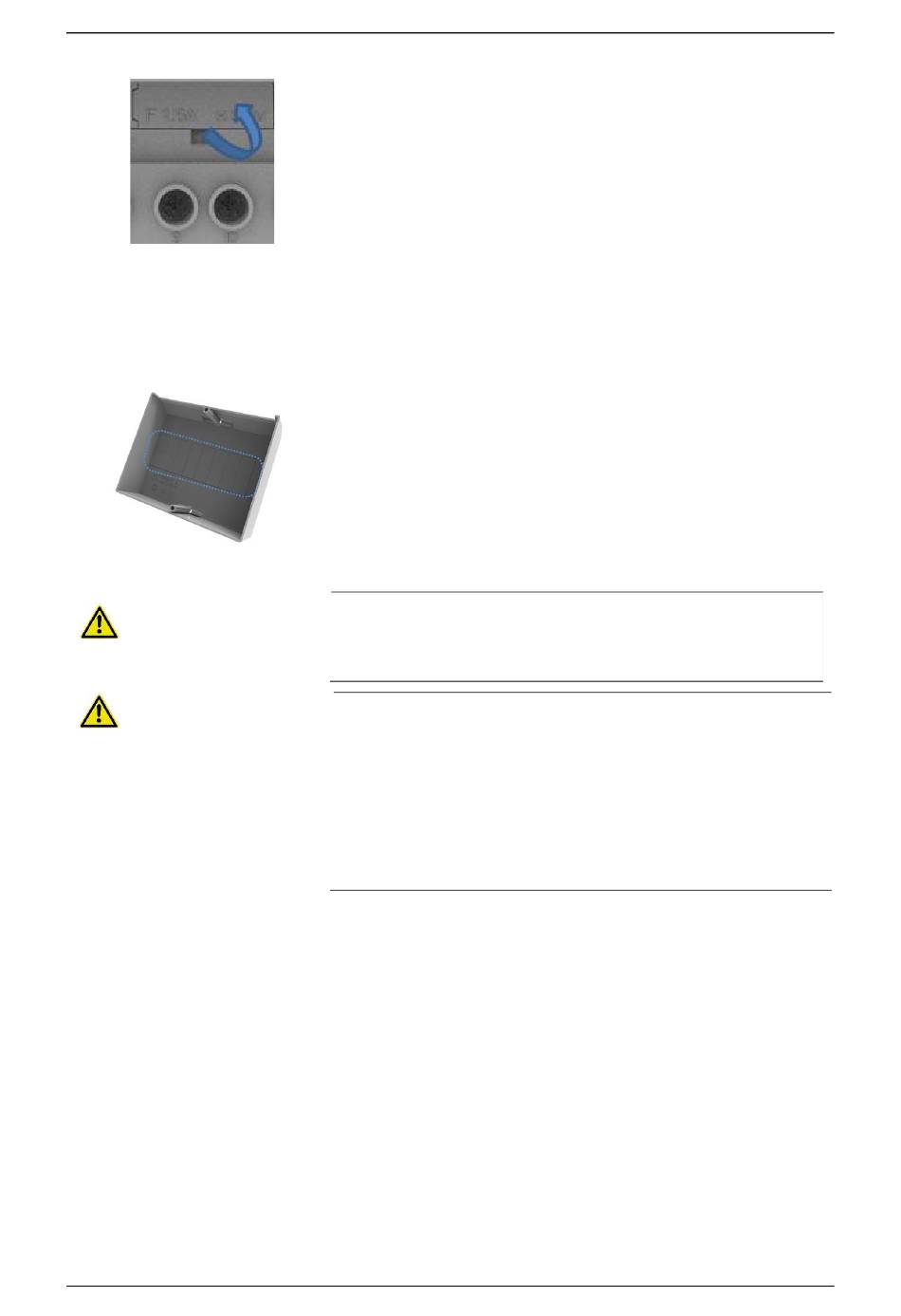

Abb. 17: Sicherungshalter entfernen
Zusatzgerät montieren
Abb. 18: Ausbruch Modulfachdeckel
SMARTY BZ-PLUS
Den Anschluss für die Zusatzeinrichtung komplett spannungsfrei
schalten. Zu diesem Zweck den Sicherungshalter inklusive der
Sicherung aus dem Sicherungsfach oberhalb des Klemmenblocks
entfernen.
Das Zusatzgerät im Modulfach oben auf die Hutschiene setzen.
Das Zusatzgerät unten andrücken, bis die Halterung des
Zusatzgeräts auf der Hutschiene hörbar einrastet.
Die Öffnungen auf der Vorderseite des Modulfachdeckels
(Rasterausbrüche) für die Zusatzgeräte mit einem Messer
ausschneiden.
Vorsicht
Entgraten Sie die Schnittkanten, damit es nicht zu
Verletzungen kommt.
Gefahr
Gefahr von Stromschlag durch fehlerhaft verlegte Leitungen
•
Leitungen mit berührbaren Spannungen (z. B. Antennen-
und Ethernetleitungen) in einem Mindestabstand von
10 mm zu den Leitungen mit gefährlichen Spannungen
verlegen.
•
Ist der genannte Abstand nicht einzuhalten, unbedingt
Leitungen mit doppelter Isolierung verwenden.
Installation / Deinstallation
Seite 27 von 92
