7.4 S0-Schnittstelle
7.5 Tarifeingang
Steuerung
Tarifeingang
(E-Hi, E-lo)
Seite 58 von 92
Der SMARTY BZ-PLUS verfügt über zwei passive S0-Schnittstellen
gemäß EN62053-31 Klasse A.
Es handelt sich dabei jeweils um einen Schaltausgang, der entsprechend
der Menge der aktuell bezogenen Energie (+A) oder gelieferten Energie
(‒A) Impulse ausgibt bzw. schaltet.
Die Impulskonstante der S0-Schnittstelle R
•
250 Impulse/kWh bei 100-A-Zählern
•
500 Impulse/kWh bei 75-A-Zählern
Zwischen den Klemmen 40/41 und 40/42 dürfen jeweils max. 30 V
angelegt werden.
Der Ausgang 41/40 schaltet entsprechend +A, der Ausgang 42/40
entsprechend ‒A. Die Klemme 40 wird gemeinsam verwendet.

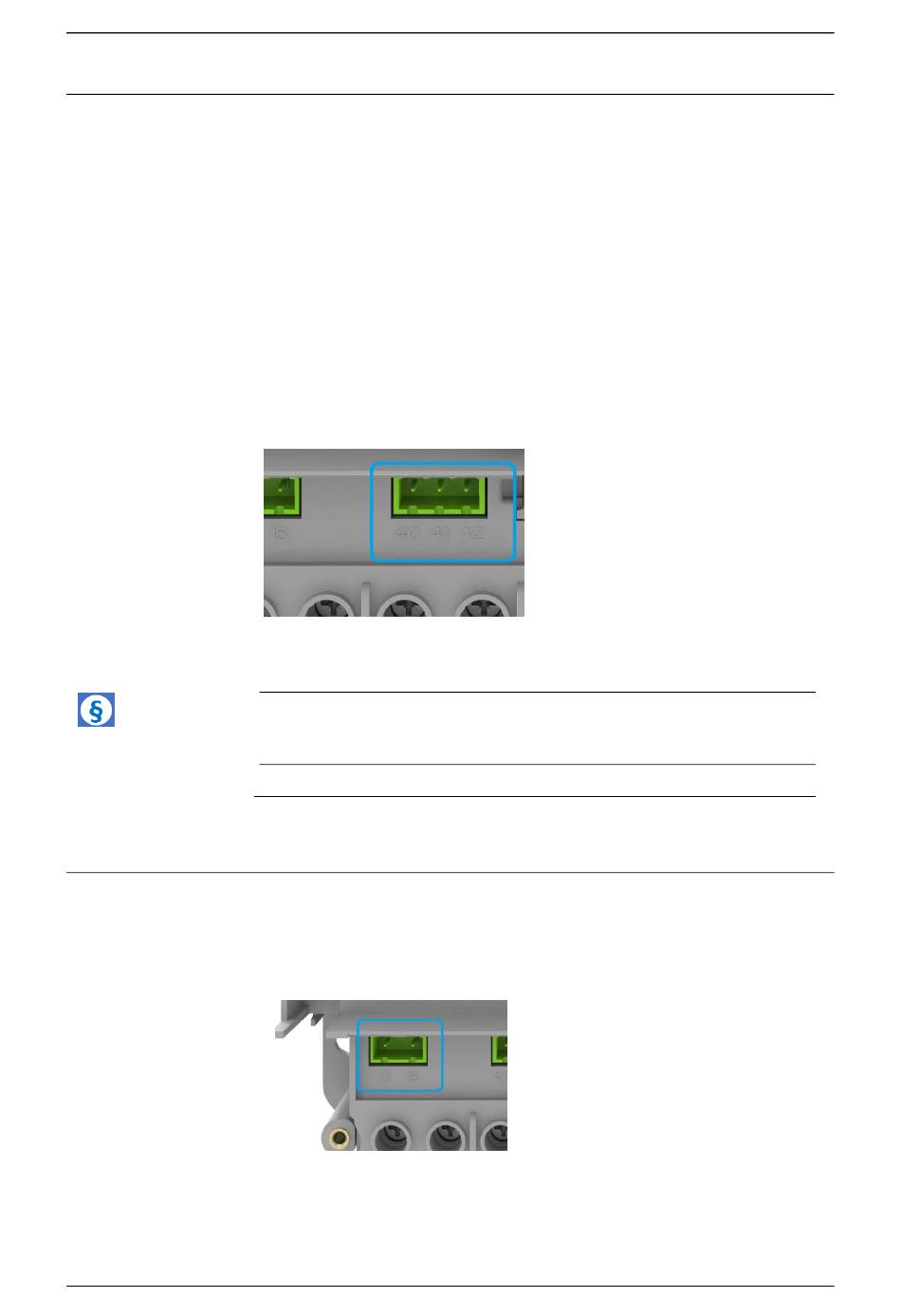

Abb. 28: S0-Schnittstellen
Hinweis
Die S0-Schnittstelle ist nicht zur abrechnungsrelevanten Nutzung
zugelasssen.
Der Tarifeingang dient zur Umschaltung der Tarife. Er befindet sich unten
links am Zähler. Die Umschaltung erfolgt durch Anlegen bzw. Trennen
eines Steuersignals von 230 V AC an den Klemmen/Kontakten 13 und 15.
Abb. 29: Tarifeingang
ist abhängig vom Zählertyp:
A
SMARTY BZ-PLUS
