7 Schnittstellen
7.1 Prüf-LED

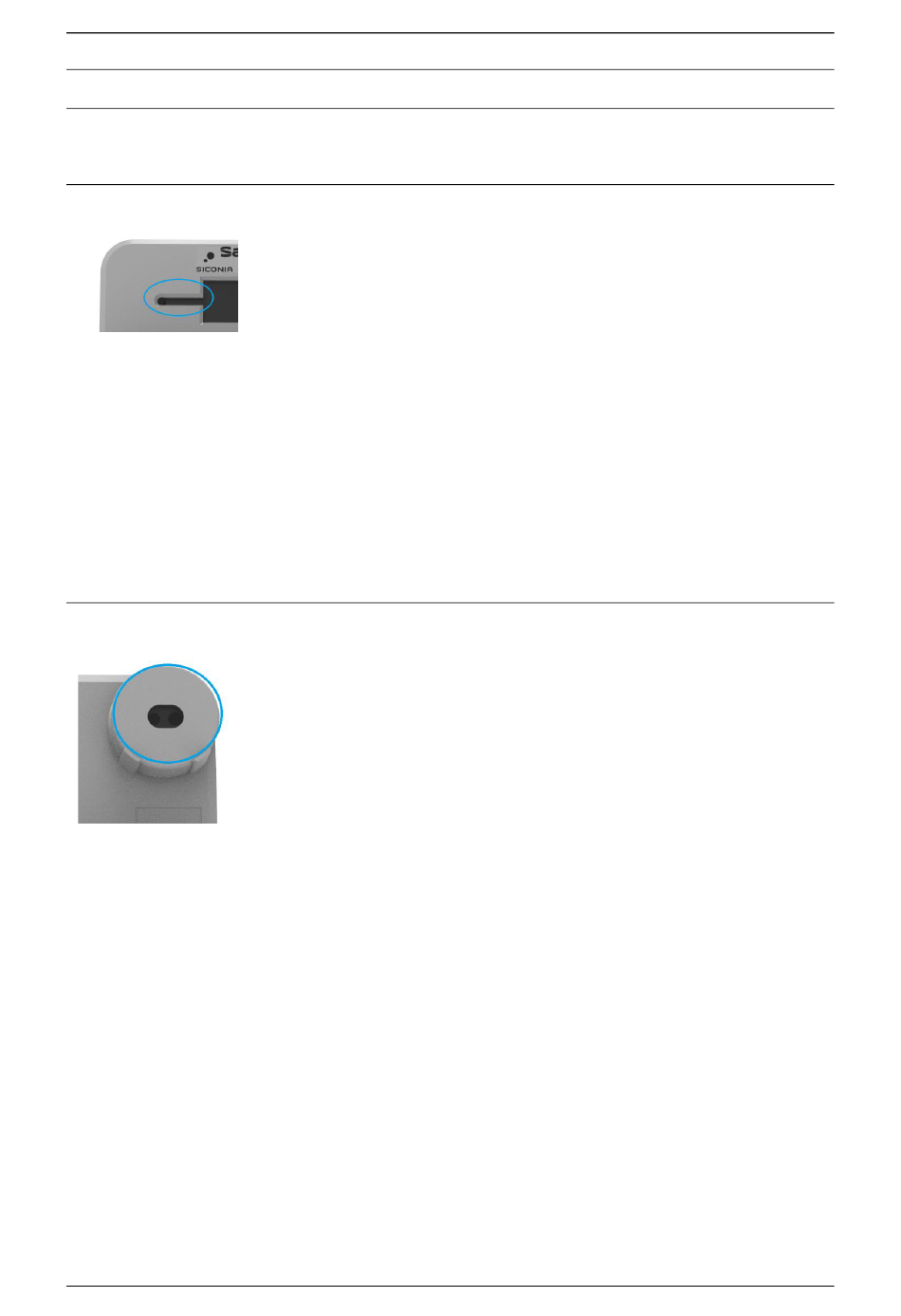

Abb. 25: Prüf-LED
7.2 Optische D0-/Info-Schnittstelle
Abb. 26: Optische
Schnittstelle
D0-Schnittstelle
SMARTY BZ-PLUS
Die Prüf-LED befindet sich links neben der LCD-Anzeige.
Die Prüf-LED gibt proportional zur gemessenen Wirkenergie Lichtimpulse
aus. Es handelt sich um Lichtimpulse im Infrarotbereich (gemäß DIN EN
62056-21), die für das menschliche Auge nicht sichtbar sind.
Die Impulskonstante beträgt 10.000 Impulse/kWh, die Impulsdauer
beträgt 2 Millisekunden.
Die Ausgabe der Impulse beginnt, sobald der Zähler einen Strom
oberhalb der Anlaufschwelle misst.
•
Zähler mit Funktion ‒A/+A
•
Die Prüf-LED generiert in beide Energierichtungen Impulse
Bei Stillstand, wenn kein Strom gemessen wird oder dieser unterhalb der
Anlaufschwelle liegt, sendet die Prüf-LED ein Dauerlicht.
Der SMARTY BZ-PLUS verfügt über eine optische Datenschnittstelle, die
für den Endkunden und den Messtellenbetreiber zugänglich ist. Die
Schnittstelle befindet sich rechts oben am Zähler.
Die Schnittstelle sendet Daten in Form von infraroten, für das
menschliche Auge nicht sichtbaren Lichtimpulsen aus (DIN EN 62056-
21).
Die Schnittstelle ist umschaltbar und kann als D0-Schnittstelle und als
Info-Schnittstelle genutzt werden.
Die Umschaltung erfolgt im Menü Einstellungen (EInSt), s. 6.17. Dort
kann ausgewählt werden zwischen:
– Betrieb als D0-Schnittstelle
-
d0
– Betrieb als Info-Schnittstelle mit reduziertem Datensatz
-
dSS-r
– Betrieb als Info-Schnittstelle mit vollständigem Datensatz
-
dSS-E
Die D0-Schnittstelle verfügt über IEC EN62056-21 Mode C (Schnittstelle
und Protokoll, ehem. IEC 61107) und ist eine bidirektionale Schnittstelle,
die Daten sowohl senden als auch empfangen kann.
Gemäß Werkseinstellung können über die Schnittstelle unverschlüsselt
bis zu 300/9.600 bit/sec übertragen werden.
Die Liste der über die D0-Schnittstelle lesbaren oder änderbaren Werte
und Eigenschaften findet sich in Kapitel 12.1.
Schnittstellen
Seite 55 von 92
