Installation / Deinstallation

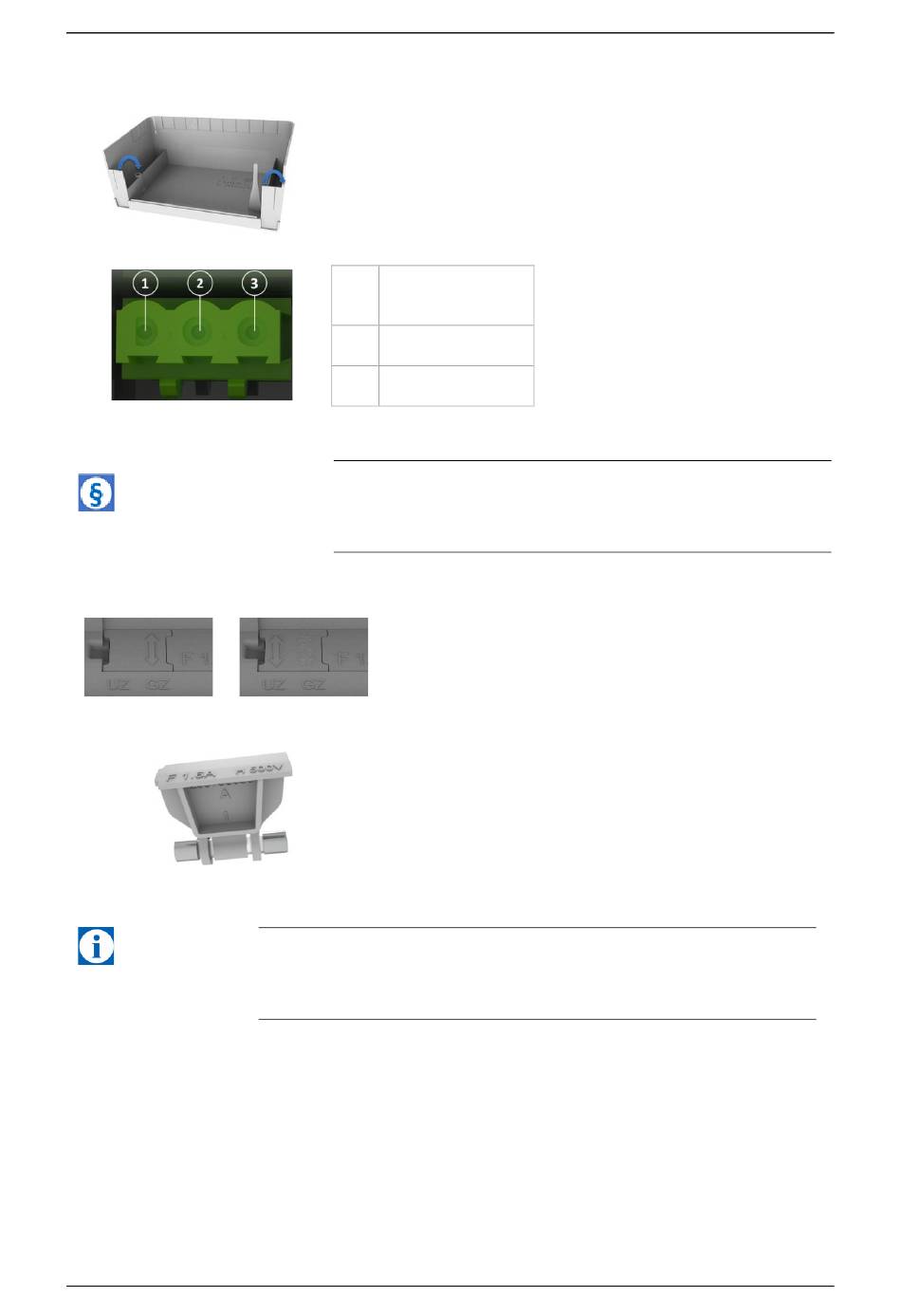

Abb. 19: Ausbruch Kabelführung
Abb. 20: Anschluss Zusatzgeräte
Abb. 21: Gezählt
Abb. 23: Sicherungshalter
Seite 28 von 92
Anschließend die Ausbrüche für die Anschlusskabel der
Zusatzgeräte aus dem Klemmendeckel ausbrechen und die Kabel
z. B. des SMGw oder der Antenne durchführen.
L3 230 V
1
Außenleiter
2
Nicht belegt
3
N Neutralleiter
Ausgangsspg.: U = 230 V
Ausgangsstrom: I
Hinweis!
Bitte beachten, dass gemäß gesetzlichen Verwendungsauflagen
in Deutschland angeschlossene Zusatzgeräte nur mit ungezählter
Energie (UZ) betrieben werden dürfen!
Um festzulegen, ob die Spannungsversorgung der
Zusatzgeräte gezählt (GZ) oder ungezählt (UZ) ist, den
Jumper herausnehmen und so wieder einsetzen, dass der
Pfeil des Jumpers auf die gewünschte Option (GZ oder UZ)
zeigt.
Abb. 22: Ungezählt
Die Sicherung für die Zusatzgeräte wieder mit der
Halterung einsetzen.
Tipp
Sind der Zähler und gegebenenfalls die Zusatzgeräte installiert und
angeschlossen, folgen der Funktionstest und die Montage sowie das
Sichern des Klemmen- und Modulfachdeckels, s. Kap. 5.2.
Die Spannungsversorgung der
Zusatzgeräte an die
Steckerverbindung oberhalb des
Klemmenblocks entsprechend der
Belegung anschließen.
< 1 A
max
SMARTY BZ-PLUS
