Produktbeschreibung
3.2 Zähler ohne Deckel
1
1
Hutschiene für Zusatzmodule, s. Kap. 4.4
2
Tarifeingang (Klemmen 13, 15), s. Kap. 4
3
S0-Schnittstellen (Klemmen 40, 41, 42), s. Kap. 5 und 7.4
4
Umschalter für Zusatzmodulversorgung, s. Kap. 3.6
5
Anschlussklemmen (Klemmen 1, 3, 4, 6, 7, 9, 10, 12), s. Kap. 4
6
Sicherung für Zusatzmodulversorgung, s. Kap. 3.3
7
Anschluss für Zusatzmodulversorgung (PWR), s. Kap. 3.5
8
Testzugang für LMN-Schnittstelle (Signale wie LMN-1 und LMN-2; nur zur Verwendung in der
Produktion!)
9
LMN-Schnittstelle (LMN-1, LMN-2), s. Kap. 7.3
Seite 14 von 92
2
3

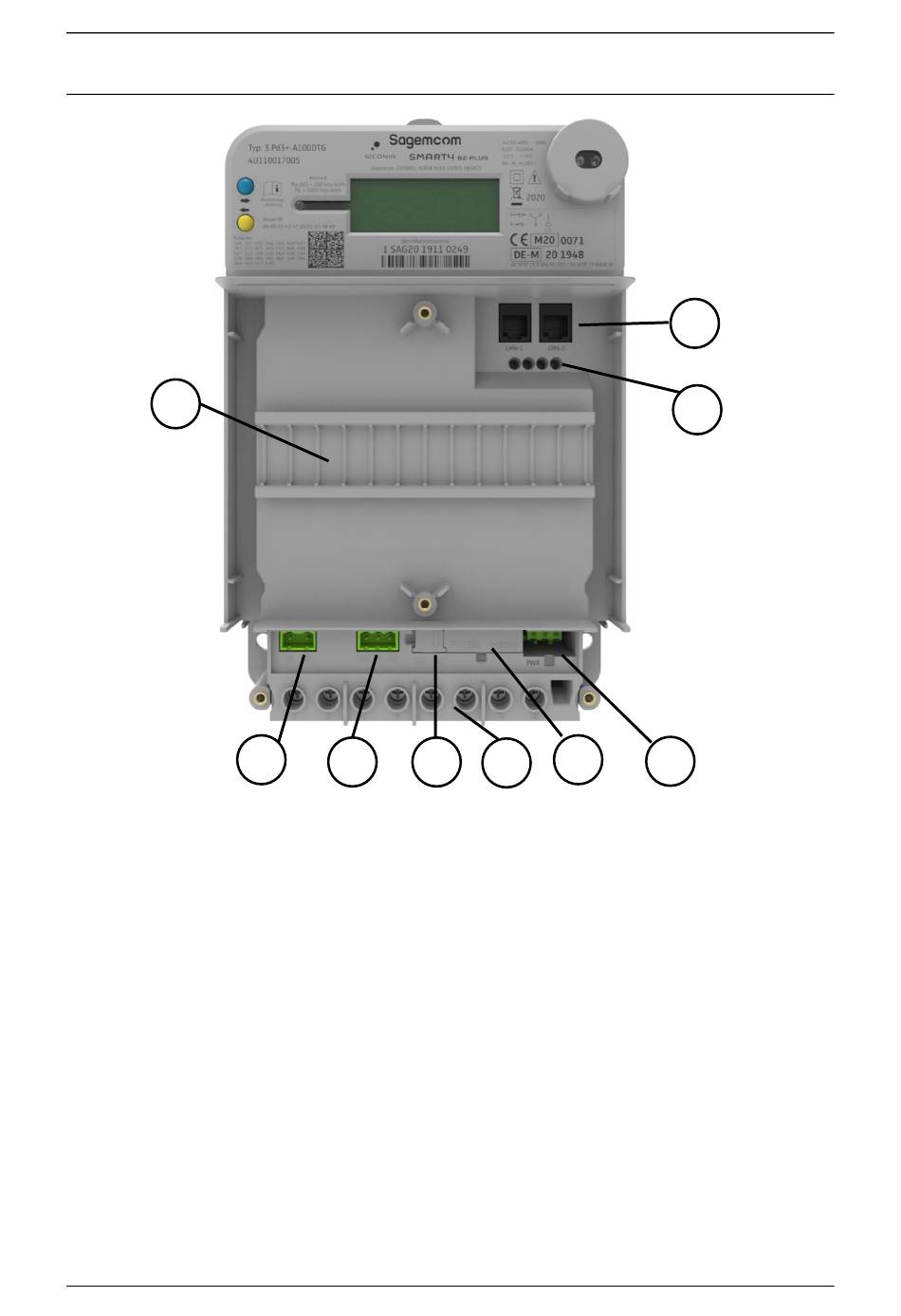

Abb. 2: Zähler mit sichtbarem Modulfach und Klemmenblock
6
4
5
9
8
7
SMARTY BZ-PLUS
