3.7 Klemmendeckel

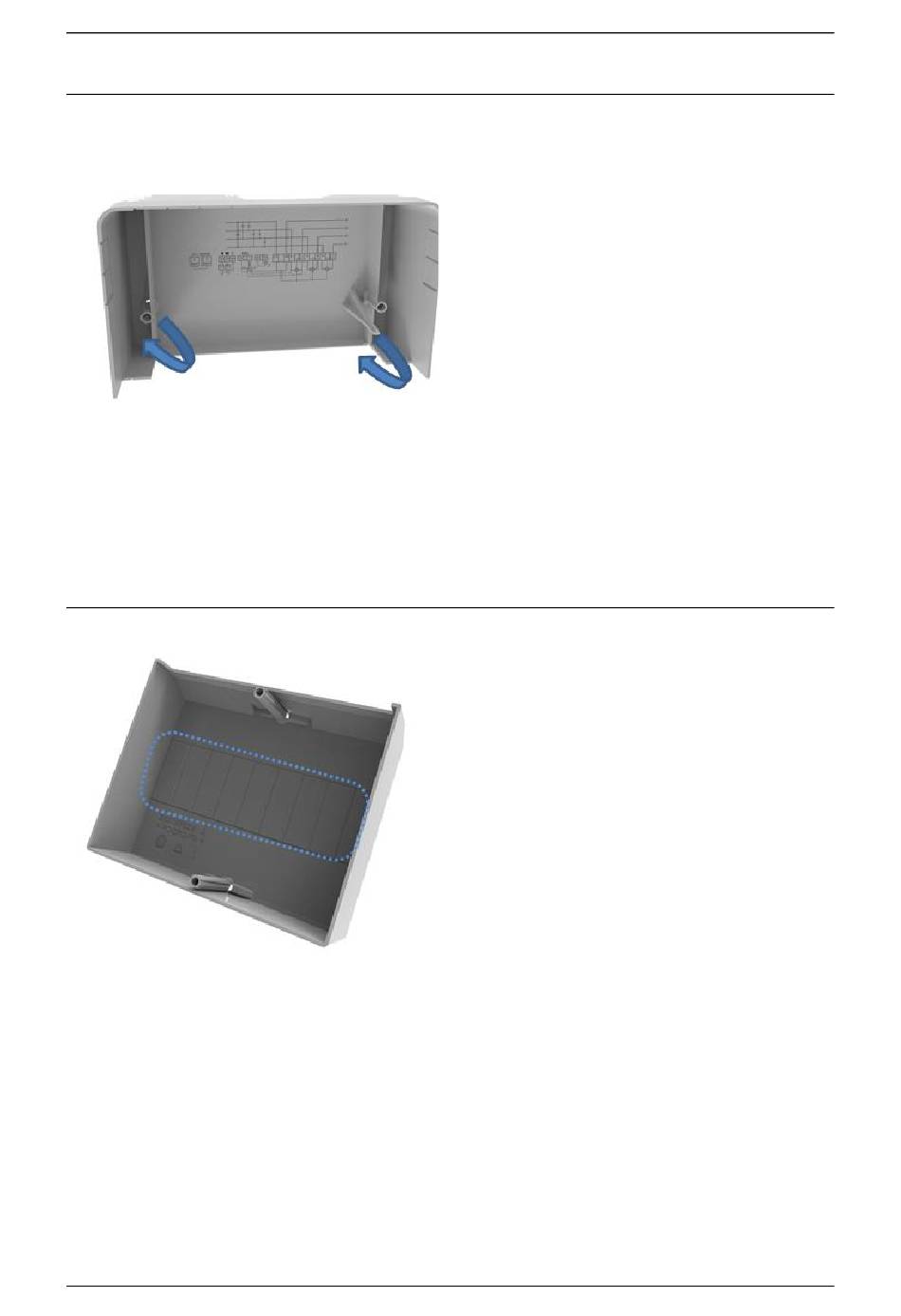

Abb. 9: Klemmendeckel mit Ausbruchstellen

3.8 Modulfachdeckel

Abb. 10: Modulfachdeckel mit Ausbruchraster
SMARTY BZ-PLUS
Der Klemmendeckel ist durch Plombier-
schrauben gesichert und darf nur von
autorisierten Personen entfernt werden.
Er verfügt über einen Manipulationsschutz: Jede
Entfernung des Deckels wird als
Manipulationsversuch registriert und im
Ereigniscounter des Zählers aufgeführt.
Darüber hinaus schützt der Deckel die
Anschlüsse des Zählers und der Zusatzgeräte
vor Berührungen.
An der unteren Seite des Deckels befinden sich
seitlich Abbruchstellen (blaue Pfeile) für die
Kabeldurchführung der Spannungskabel der
Zusatzgeräte.
Der Klemmdeckel kann unabhängig vom
Modulfachdeckel abgenommen und wieder
aufgesetzt werden.
Der Modulfachdeckel wird auf der Vorderseite
des Zählers über die Zusatzgeräte montiert, um
diese vor Zugriff und Manipulation zu schützen.
Um ausreichend Raum zur Montage der
Zusatzgeräte zur Verfügung zu stellen, ist der
Modulfachdeckel mit heraustrennbaren
vorgeprägten Ausbrüchen in einem ½-PLE-
Raster (s. blaue Markierung in der Abb. links)
versehen.
Werden Zusatzgeräte installiert, sollten die
Ausbrüche vor der abermaligen Montage des
Deckels auf den Zähler entfernt werden.
Produktbeschreibung
Seite 17 von 92
