Installation / Deinstallation
4.4 Installation von Zusatzeinrichtungen (z. B. SMGw)
Es können mehrere Zusatzgeräte verbaut werden. Diese sollten sich zur Montage auf einer
Hutschiene eignen. Im Allgemeinen werden die folgenden Zusatzgeräte in dieser Anordnung verbaut:

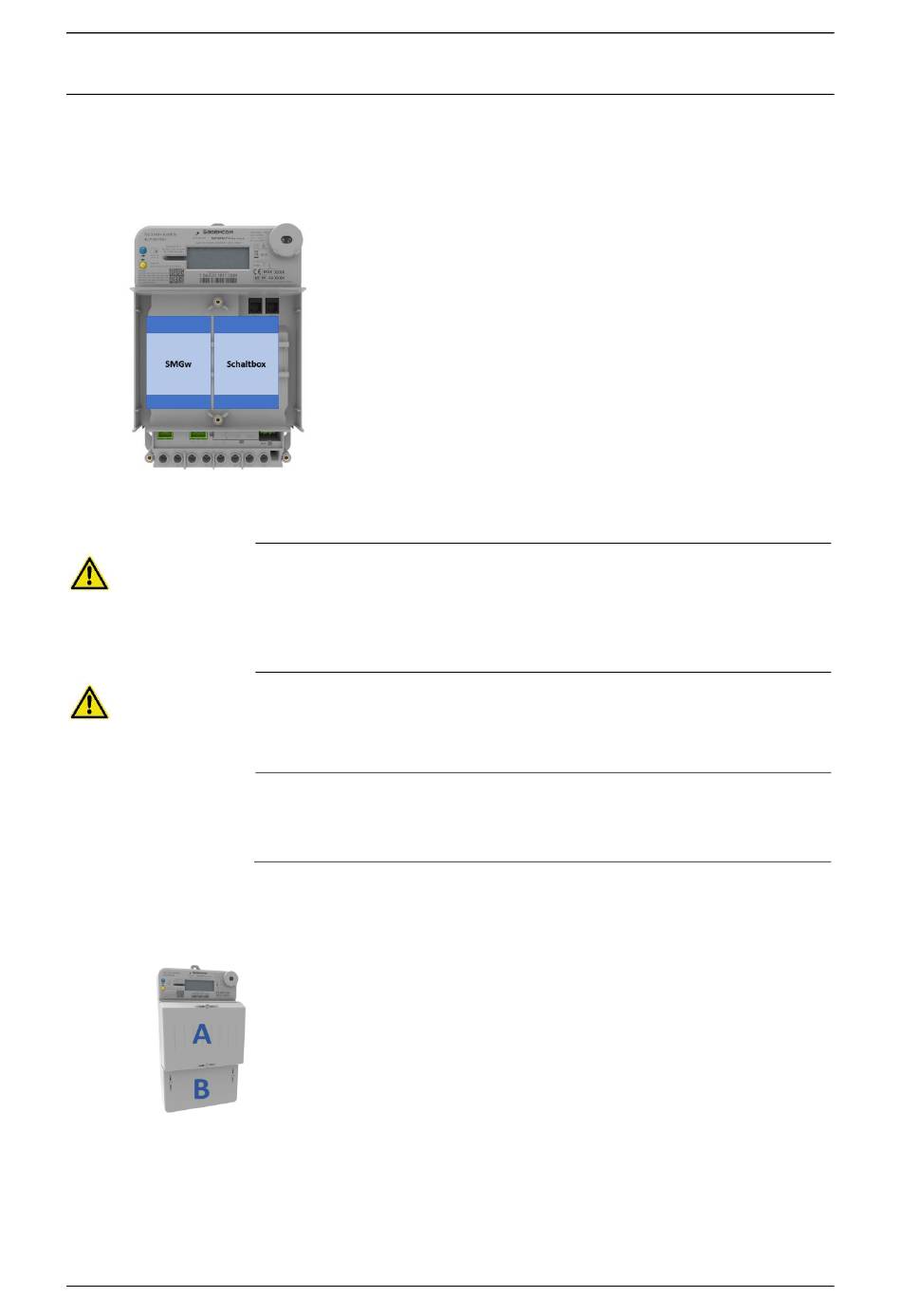

Abb. 15: Beispiel Anordnung
Zusatzgeräte
Installieren Sie die Zusatzgeräte gemäß der Reihenfolge der folgenden Schritte:
Abb. 16: Deckel entfernen
Seite 26 von 92
Beispiel in Abb. links:
Anordnung Zusatzgeräte von links nach rechts:
•
•
Gefahr
Gefahr von Stromschlag durch Berühren spannungsführender Teile
•
Niemals die Anschlussklemmen des Klemmenblocks berühren.
•
Niemals die Spannungsklemmen von Anschlussleitungen berühren.
Gefahr
Gefahr von Stromschlag
•
Sicherung für Zusatzeinrichtungen entfernen.
Hinweis
Zum Anschließen des Zusatzgeräts unbedingt die Installationsanleitung für
das jeweilige Zusatzgerät beachten!
Den Modulfachdeckel (A) und den Klemmendeckel (B) vom
Zähler entfernen.
SMGw (Smart Meter Gateway)
Schaltbox
SMARTY BZ-PLUS
