3.3

Montage

Das multimess D9-PQ ist für folgende Einbauort geeignet und darf nur in diesem Umfeld
betrieben werden
 Montage in einem Schaltschrank und Installationskleinverteiler
Der Einbau des multimess D9-PQ erfolgt in beliebiger Gebrauchslage durch Schnapp-
befestigung mit drei Befestigungselementen auf einer Hutschiene nach EN 60715 mit
35 mm Breite. Das Gerät wird zur Montage von oben schräg an die Hutscheine heran-
geführt und nach unten eingeschnappt. Das untere Befestigungselement rastet hörbar
hinter der Hutschiene ein.
Das Gerät kann mithilfe eines Schraubenziehers durch herausziehen des unteren
Befestigungselements wieder von der Hutschiene entfernt werden

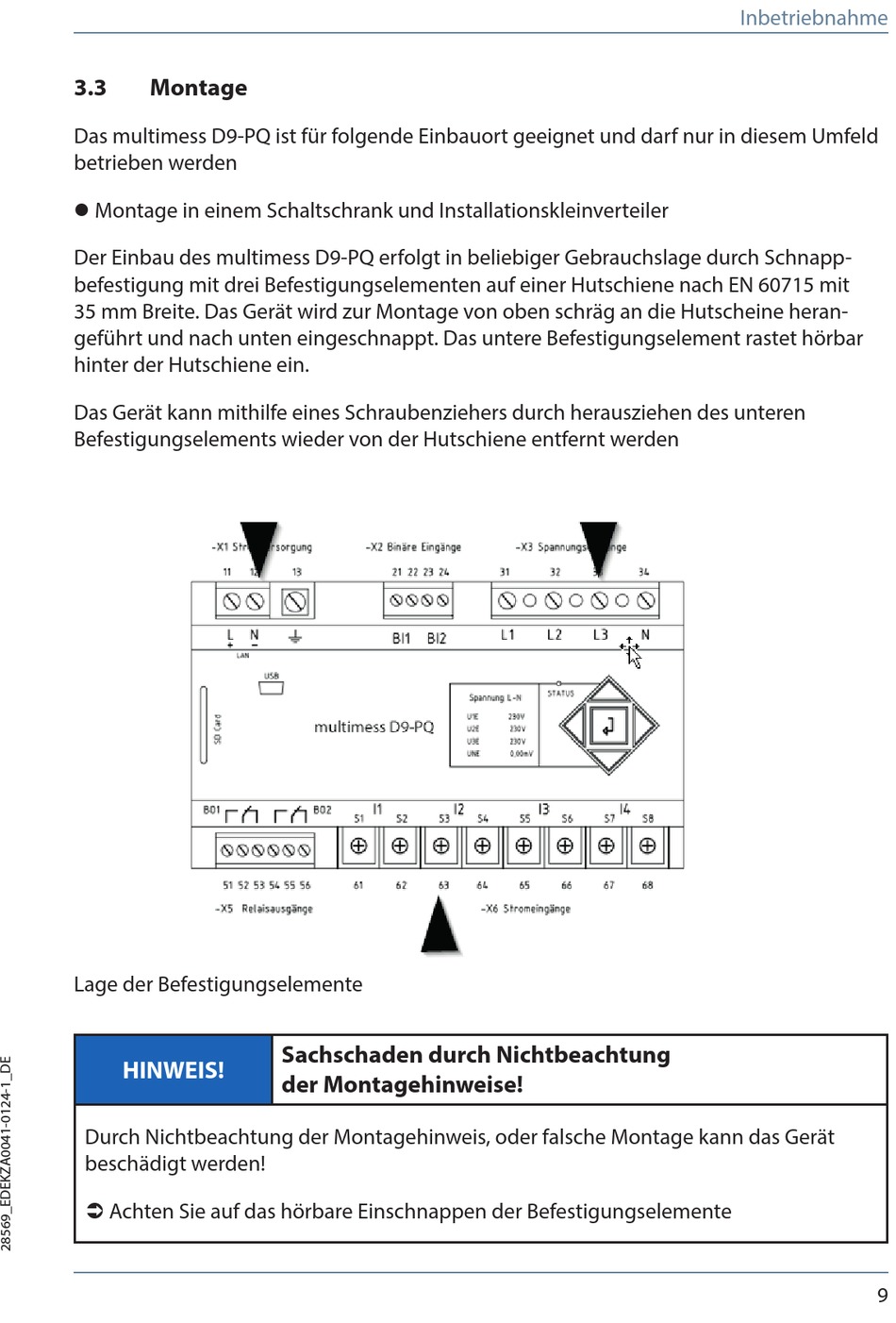

Lage der Befestigungselemente
HINWEIS!
Durch Nichtbeachtung der Montagehinweis, oder falsche Montage kann das Gerät
beschädigt werden!
 Achten Sie auf das hörbare Einschnappen der Befestigungselemente
Sachschaden durch Nichtbeachtung
der Montagehinweise!
