Inbetriebnahme
3.4

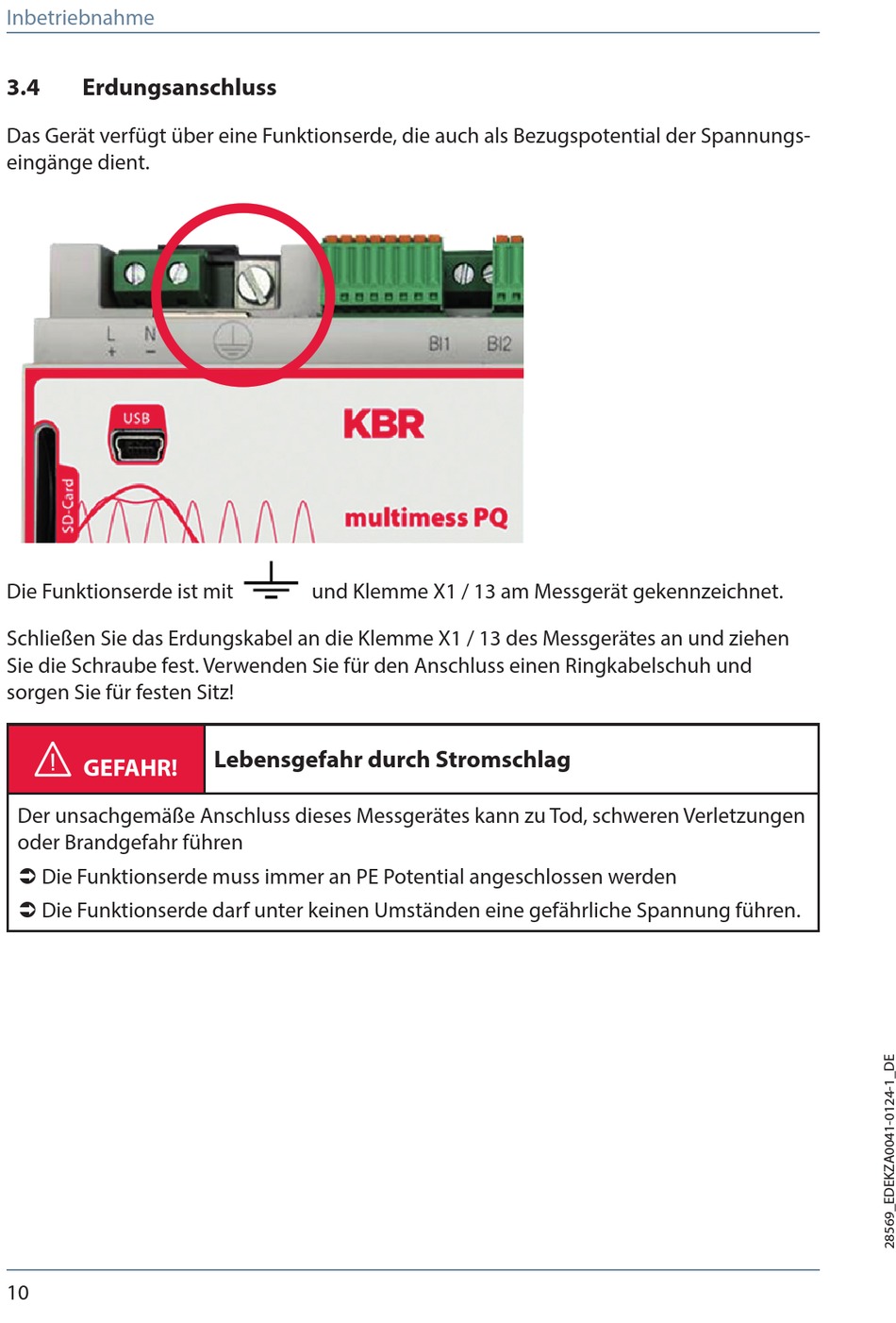

Erdungsanschluss

Das Gerät verfügt über eine Funktionserde, die auch als Bezugspotential der Spannungs-
eingänge dient.
Die Funktionserde ist mit
Schließen Sie das Erdungskabel an die Klemme X1 / 13 des Messgerätes an und ziehen
Sie die Schraube fest. Verwenden Sie für den Anschluss einen Ringkabelschuh und
sorgen Sie für festen Sitz!
GEFAHR!
Der unsachgemäße Anschluss dieses Messgerätes kann zu Tod, schweren Verletzungen
oder Brandgefahr führen
 Die Funktionserde muss immer an PE Potential angeschlossen werden
 Die Funktionserde darf unter keinen Umständen eine gefährliche Spannung führen.
10
und Klemme X1 / 13 am Messgerät gekennzeichnet.

Lebensgefahr durch Stromschlag
