Versorgungsspannung - KBR multimess D9-PQ Kurzanleitung

3.5

Versorgungsspannung

Das multimess D9-PQ ist in drei verschiedenen Versorgungsspannungsmerkmalen
lieferbar. Bitte entnehmen Sie vor Anschluss die korrekte Versorgungspannung vom
Typenschild.

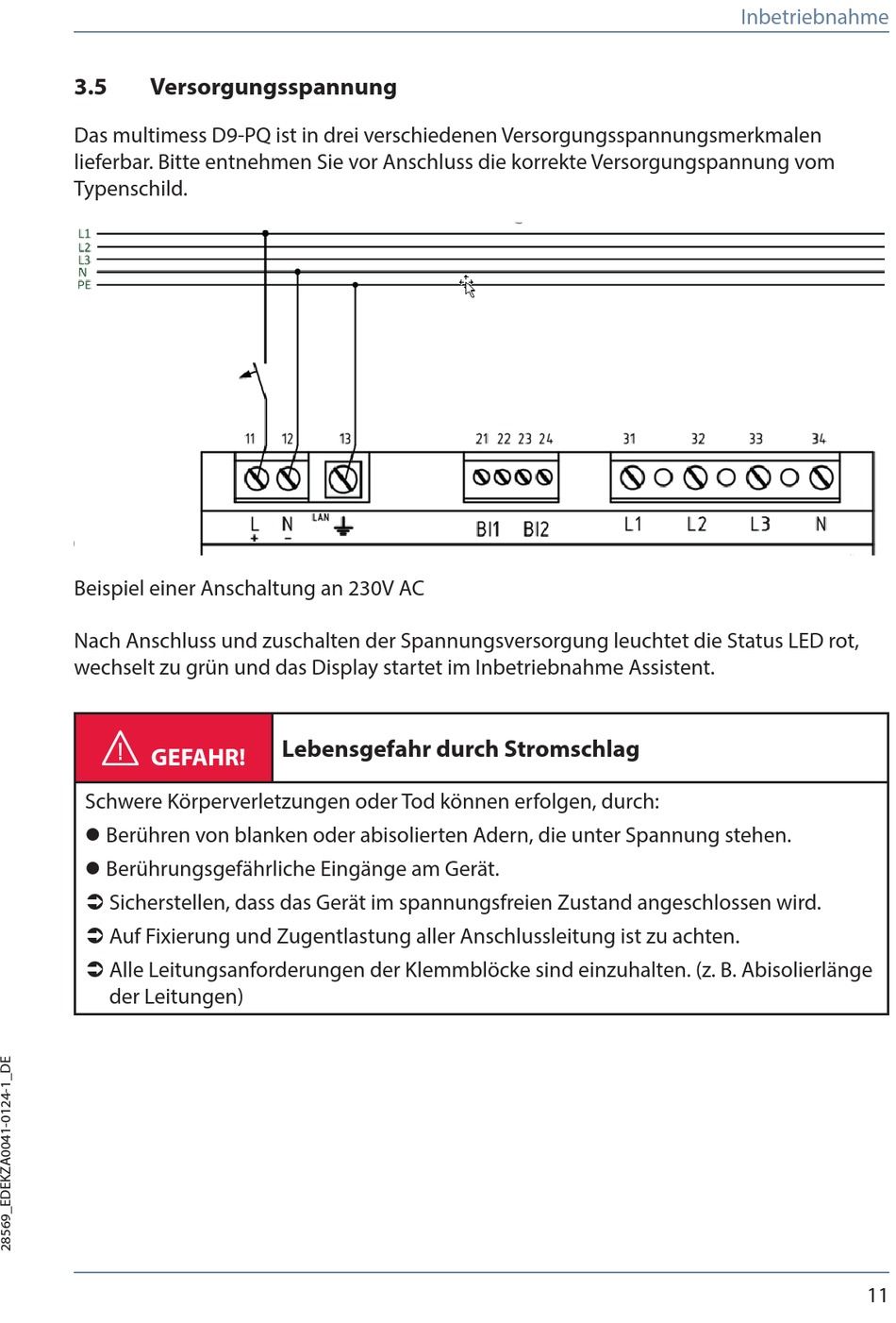

Beispiel einer Anschaltung an 230V AC
Nach Anschluss und zuschalten der Spannungsversorgung leuchtet die Status LED rot,
wechselt zu grün und das Display startet im Inbetriebnahme Assistent.
GEFAHR!
Schwere Körperverletzungen oder Tod können erfolgen, durch:
 Berühren von blanken oder abisolierten Adern, die unter Spannung stehen.
 Berührungsgefährliche Eingänge am Gerät.
 Sicherstellen, dass das Gerät im spannungsfreien Zustand angeschlossen wird.
 Auf Fixierung und Zugentlastung aller Anschlussleitung ist zu achten.
 Alle Leitungsanforderungen der Klemmblöcke sind einzuhalten. (z. B. Abisolierlänge
der Leitungen)
Lebensgefahr durch Stromschlag
Inbetriebnahme
11
