KBR multimess D9-PQ Kurzanleitung Seite 16

Inbetriebnahme

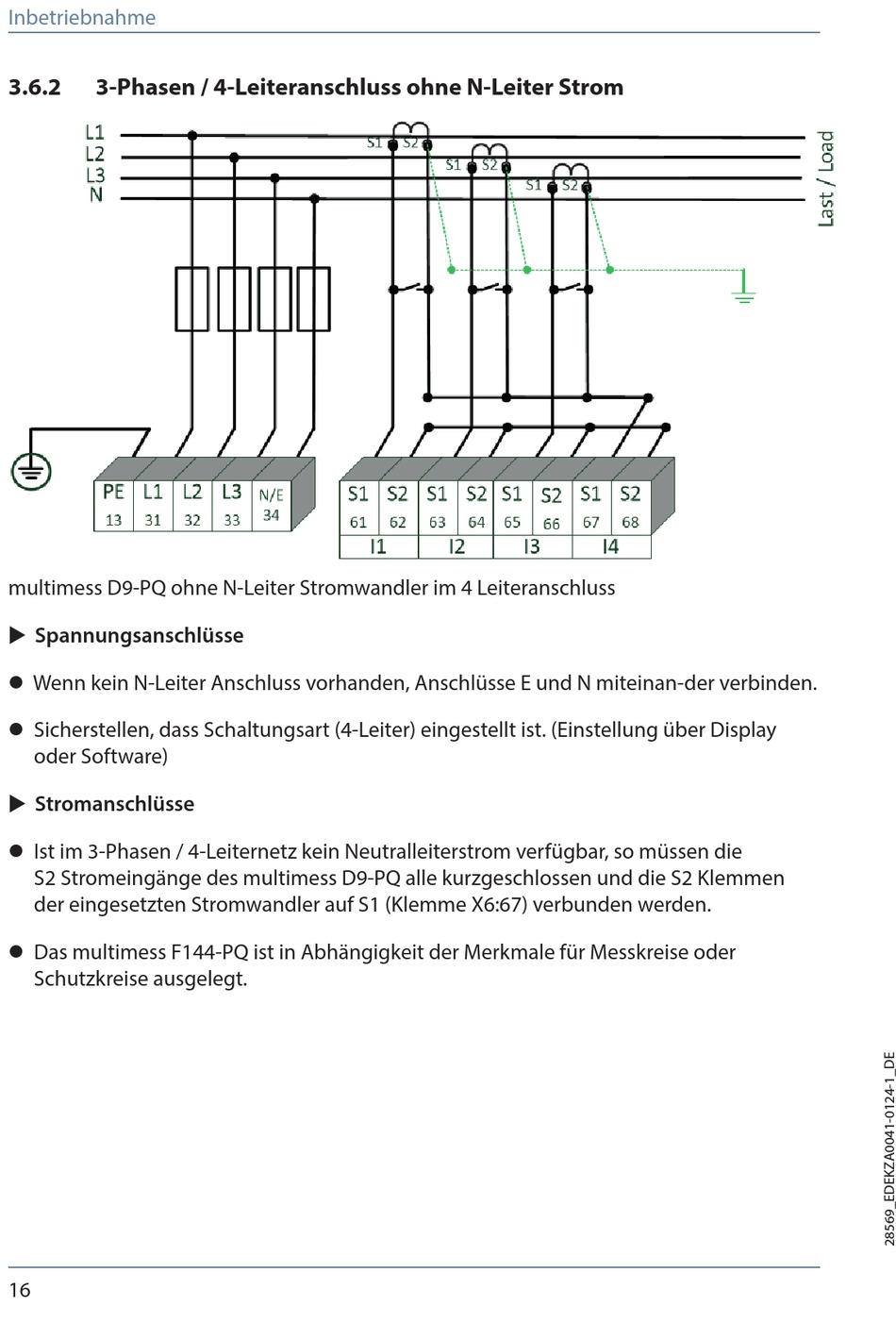

3.6.2 3-Phasen / 4-Leiteranschluss ohne N-Leiter Strom
multimess D9-PQ ohne N-Leiter Stromwandler im 4 Leiteranschluss
 Spannungsanschlüsse
 Wenn kein N-Leiter Anschluss vorhanden, Anschlüsse E und N miteinan-der verbinden.
 Sicherstellen, dass Schaltungsart (4-Leiter) eingestellt ist. (Einstellung über Display
oder Software)
 Stromanschlüsse
 Ist im 3-Phasen / 4-Leiternetz kein Neutralleiterstrom verfügbar, so müssen die
S2 Stromeingänge des multimess D9-PQ alle kurzgeschlossen und die S2 Klemmen
der eingesetzten Stromwandler auf S1 (Klemme X6:67) verbunden werden.
 Das multimess F144-PQ ist in Abhängigkeit der Merkmale für Messkreise oder
Schutzkreise ausgelegt.
16
