Inbetriebnahme

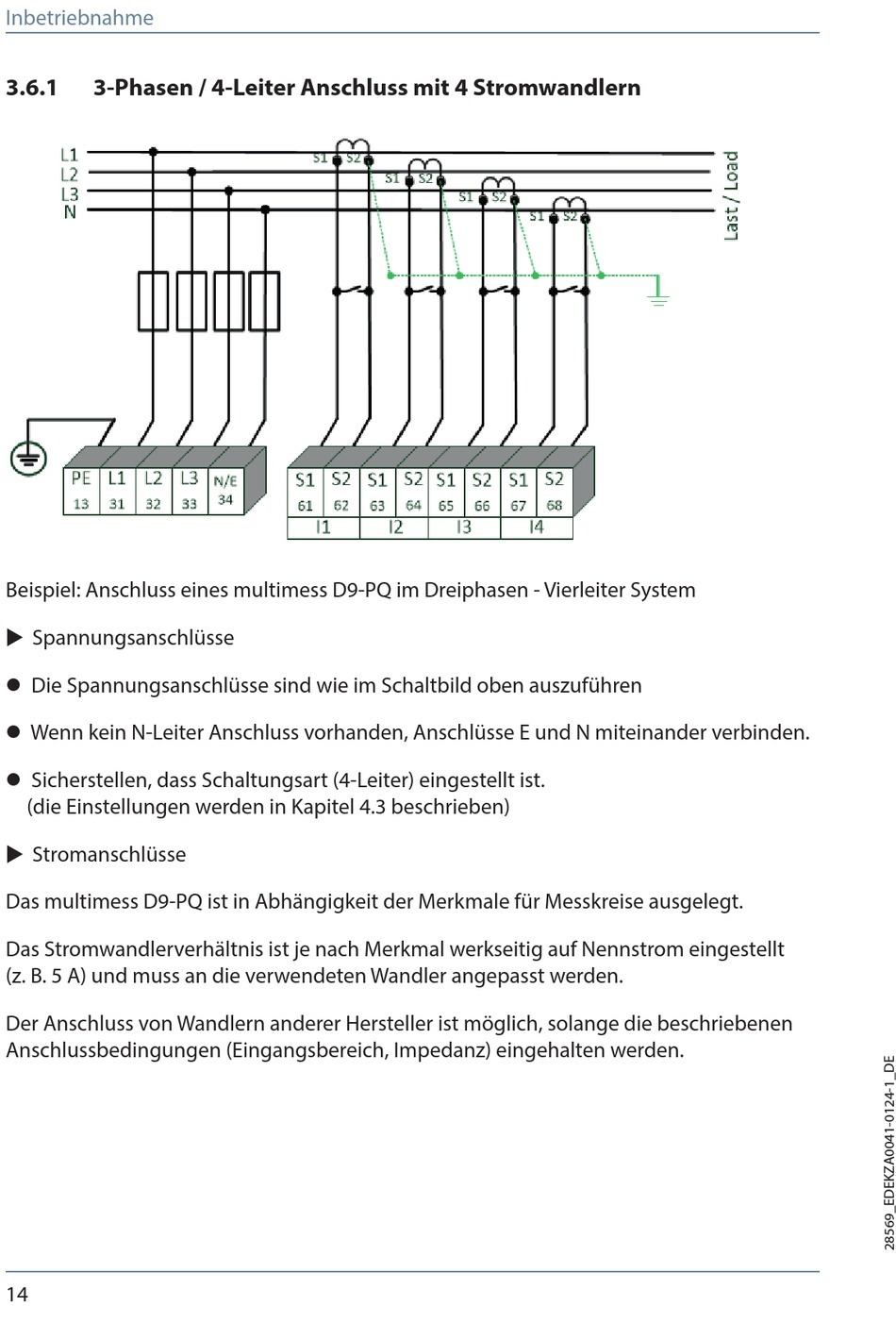

3.6.1 3-Phasen / 4-Leiter Anschluss mit 4 Stromwandlern
Beispiel: Anschluss eines multimess D9-PQ im Dreiphasen - Vierleiter System
 Spannungsanschlüsse
 Die Spannungsanschlüsse sind wie im Schaltbild oben auszuführen
 Wenn kein N-Leiter Anschluss vorhanden, Anschlüsse E und N miteinander verbinden.
 Sicherstellen, dass Schaltungsart (4-Leiter) eingestellt ist.
(die Einstellungen werden in Kapitel 4.3 beschrieben)
 Stromanschlüsse
Das multimess D9-PQ ist in Abhängigkeit der Merkmale für Messkreise ausgelegt.
Das Stromwandlerverhältnis ist je nach Merkmal werkseitig auf Nennstrom eingestellt
(z. B. 5 A) und muss an die verwendeten Wandler angepasst werden.
Der Anschluss von Wandlern anderer Hersteller ist möglich, solange die beschriebenen
Anschlussbedingungen (Eingangsbereich, Impedanz) eingehalten werden.
