R310D4 2476 (2004.03)
MKL

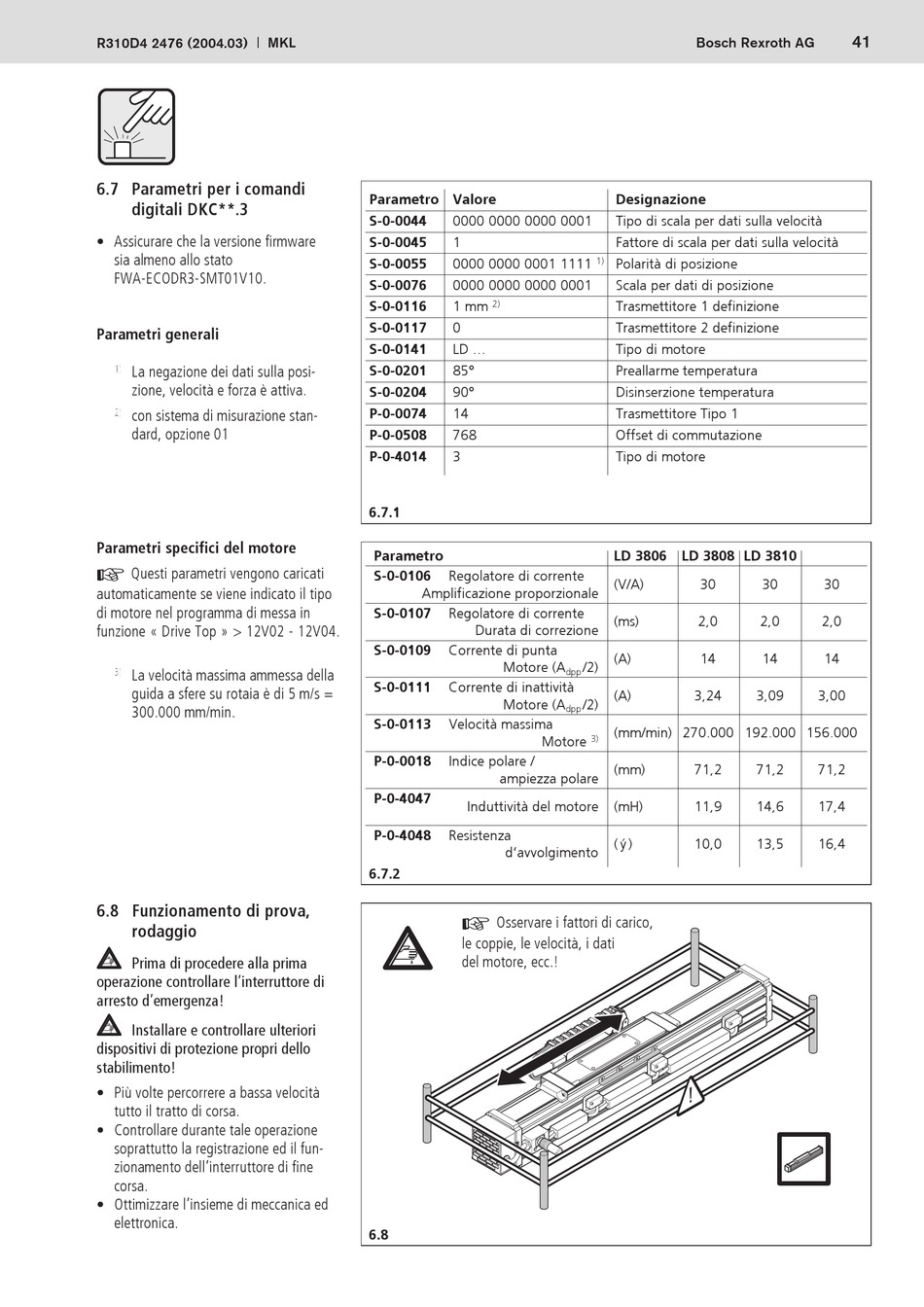

6.7 Parametri per i comandi
digitali DKC**.3
• Assicurare che la versione firmware
sia almeno allo stato
FWA-ECODR3-SMT01V10.
Parametri generali
1)
La negazione dei dati sulla posi-
zione, velocità e forza è attiva.
2)
con sistema di misurazione stan-
dard, opzione 01
Parametri specifici del motore
F Questi parametri vengono caricati
automaticamente se viene indicato il tipo
di motore nel programma di messa in
funzione « Drive Top » > 12V02 - 12V04.
3)
La velocità massima ammessa della
guida a sfere su rotaia è di 5 m/s =
300.000 mm/min.
6.8 Funzionamento di prova,
rodaggio
Prima di procedere alla prima
operazione controllare l'interruttore di
arresto d'emergenza!
Installare e controllare ulteriori
dispositivi di protezione propri dello
stabilimento!
• Più volte percorrere a bassa velocità
tutto il tratto di corsa.
• Controllare durante tale operazione
soprattutto la registrazione ed il fun-
zionamento dell'interruttore di fine
corsa.
• Ottimizzare l'insieme di meccanica ed
elettronica.
Parametro Valore
S-0-0044
0000 0000 0000 0001
S-0-0045
1
S-0-0055
0000 0000 0001 1111
S-0-0076
0000 0000 0000 0001
S-0-0116
1 mm
2)
S-0-0117
0
S-0-0141
LD ...
S-0-0201
85°
S-0-0204
90°
P-0-0074
14
P-0-0508
768
P-0-4014
3
6.7.1
Parametro
S-0-0106
Regolatore di corrente
Amplificazione proporzionale
S-0-0107
Regolatore di corrente
Durata di correzione
S-0-0109
Corrente di punta
Motore (A
S-0-0111
Corrente di inattività
Motore (A
S-0-0113
Velocità massima
Motore
P-0-0018
Indice polare /
ampiezza polare
P-0-4047
Induttività del motore
P-0-4048
Resistenza
d'avvolgimento
6.7.2
F Osservare i fattori di carico,
le coppie, le velocità, i dati
del motore, ecc.!
6.8
Bosch Rexroth AG
Designazione
Tipo di scala per dati sulla velocità
Fattore di scala per dati sulla velocità
1)
Polarità di posizione
Scala per dati di posizione
Trasmettitore 1 definizione
Trasmettitore 2 definizione
Tipo di motore
Preallarme temperatura
Disinserzione temperatura
Trasmettitore Tipo 1
Offset di commutazione
Tipo di motore
LD 3806
LD 3808 LD 3810
(V/A)
30
(ms)
2,0
(A)
14
/2)
dpp
(A)
3,24
/2)
dpp
(mm/min) 270.000 192.000 156.000
3)
(mm)
71,2
(mH)
11,9
( ý )
10,0
41
30
30
2,0
2,0
14
14
3,09
3,00
71,2
71,2
14,6
17,4
13,5
16,4
