Bosch Rexroth AG

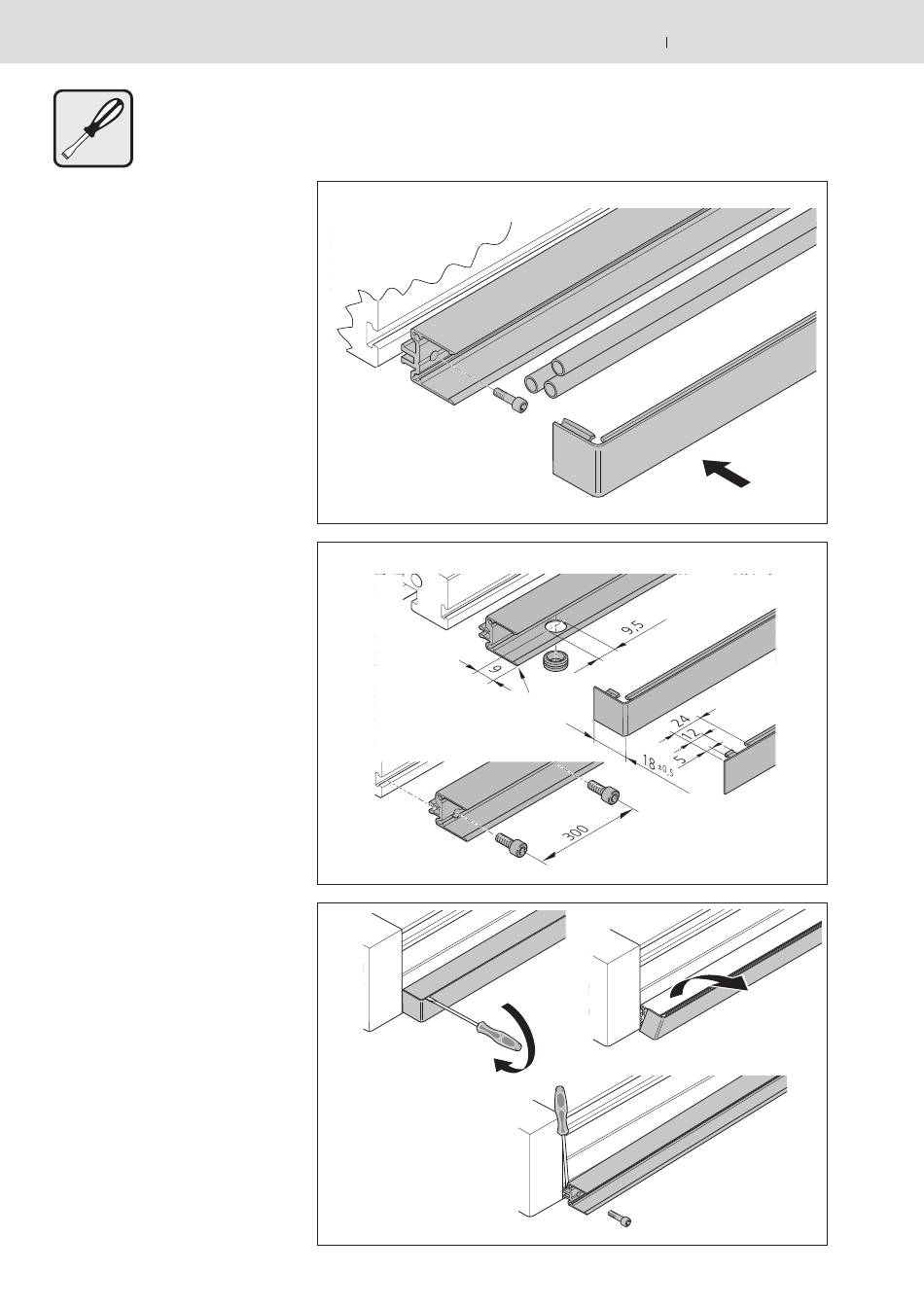

5.6 Kabelkanal montieren /
demontieren
Kabelkanal montieren
• Länge des Kabelkanals messen.
• Kabelkanal absägen und entgraten.
• Löcher für Kabelausgänge ausmessen,
körnen und bohren.
• Wenn die vorhandenen Befestigungs-
bohrungen nicht ausreichen, zusätzliche
Befestigungslöcher in den Boden des
Kabelkanals bohren (2,5 tief, ø 3,1).
• Kabelkanal in die Nut am Trägerprofil
einschnappen und festschrauben.
Schrauben M3, 8 mm lang, werden
mitgeliefert. Gewindestifte M3, 8 mm
lang, vergrößern bei Bedarf den
Freiraum im Kabelkanal.
• Kabeltüllen entsprechend Kabeldurch-
messer aufschneiden und einsetzen.
Fünf Kabeltüllen 8624-024-02 werden
mitgeliefert.
• Kabel einziehen und verdrahten.
Deckel ohne Abdeckung am Kabel-
kanalende montieren
• Deckel des Kabelkanals ausmessen,
absägen und entgraten.
• Deckel einschnappen.
Deckel mit Abdeckung am Kabel-
kanalende montieren
• Deckel des Kabelkanals ausmessen.
• Für jede Abdeckung am Kabelkanal-
ende 18 mm zugeben.
• Deckel absägen und entgraten.
• Im Biegebereich und am Ende Stege
entfernen.
• Deckel biegen und einschnappen.
Kabelkanal demontieren
• Deckel am Ende mit Schraubenzieher
aufweiten.
• Deckel anheben und herauskippen.
• Kabel entnehmen.
• Befestigungsschrauben herausdrehen.
• Kabelkanal mit Schraubenzieher aus der
Nut des Trägerprofils herausdrücken.
5.6.1
5.6.2
5.6.3
MKL
R310D4 2476 (2004.03)
R 1,5
