16
Bosch Rexroth AG

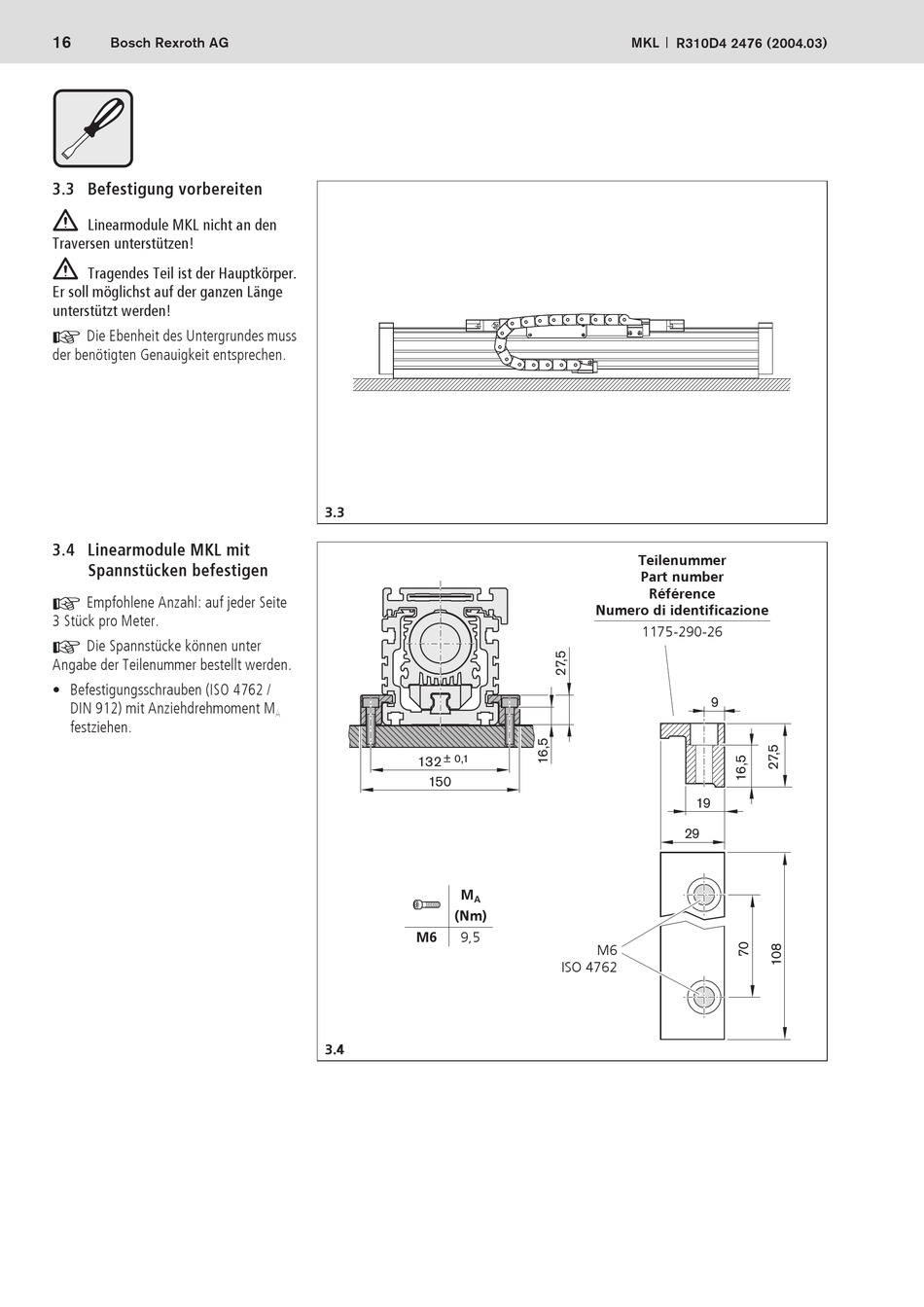

3.3 Befestigung vorbereiten
Linearmodule MKL nicht an den
Traversen unterstützen!
Tragendes Teil ist der Hauptkörper.
Er soll möglichst auf der ganzen Länge
unterstützt werden!
F Die Ebenheit des Untergrundes muss
der benötigten Genauigkeit entsprechen.
3.4 Linearmodule MKL mit
Spannstücken befestigen
F Empfohlene Anzahl: auf jeder Seite
3 Stück pro Meter.
F Die Spannstücke können unter
Angabe der Teilenummer bestellt werden.
• Befestigungsschrauben (ISO 4762 /
DIN 912) mit Anziehdrehmoment M
festziehen.
3.3
A
± 0,1
132
150
M6
3.4
Numero di identificazione
M
A
(Nm)
9,5
M6
ISO 4762
MKL
R310D4 2476 (2004.03)
Teilenummer
Part number
Référence
1175-290-26
9
19
29
