14
Bosch Rexroth AG

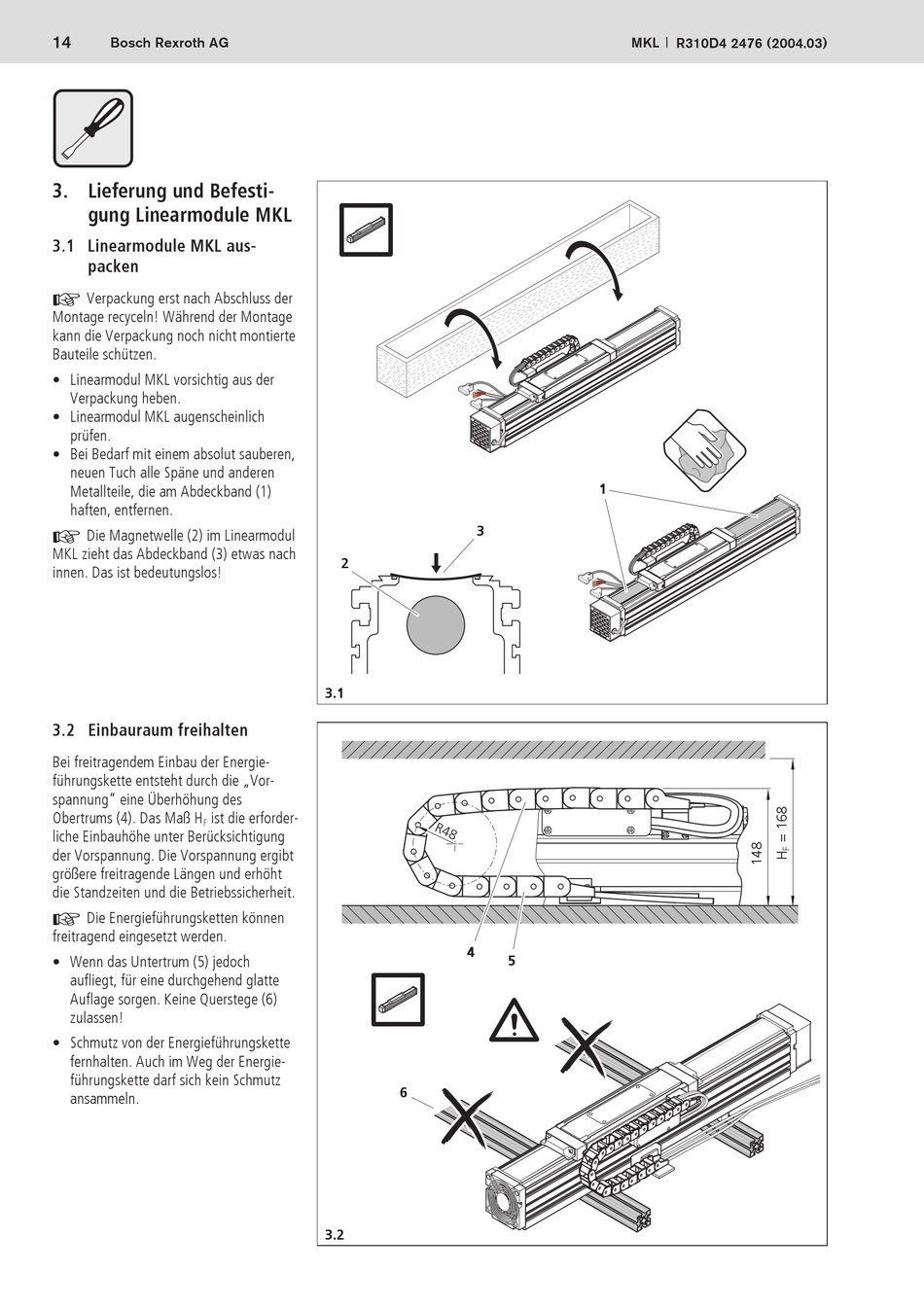

3. Lieferung und Befesti-
gung Linearmodule MKL
3.1 Linearmodule MKL aus-
packen
F Verpackung erst nach Abschluss der
Montage recyceln! Während der Montage
kann die Verpackung noch nicht montierte
Bauteile schützen.
• Linearmodul MKL vorsichtig aus der
Verpackung heben.
• Linearmodul MKL augenscheinlich
prüfen.
• Bei Bedarf mit einem absolut sauberen,
neuen Tuch alle Späne und anderen
Metallteile, die am Abdeckband (1)
haften, entfernen.
F Die Magnetwelle (2) im Linearmodul
MKL zieht das Abdeckband (3) etwas nach
innen. Das ist bedeutungslos!
3.2 Einbauraum freihalten
Bei freitragendem Einbau der Energie-
führungskette entsteht durch die „Vor-
spannung" eine Überhöhung des
Obertrums (4). Das Maß H
ist die erforder-
F
liche Einbauhöhe unter Berücksichtigung
der Vorspannung. Die Vorspannung ergibt
größere freitragende Längen und erhöht
die Standzeiten und die Betriebssicherheit.
F Die Energieführungsketten können
freitragend eingesetzt werden.
• Wenn das Untertrum (5) jedoch
aufliegt, für eine durchgehend glatte
Auflage sorgen. Keine Querstege (6)
zulassen!
• Schmutz von der Energieführungskette
fernhalten. Auch im Weg der Energie-
führungskette darf sich kein Schmutz
ansammeln.
3
2
3.1
4
6
3.2
MKL
R310D4 2476 (2004.03)
1
5
