14/62
Bosch Rexroth AG
Schaltsystem MKK, MKR, MLR
6.5
Montage Schaltsystem
HINWEISE
Kollision durch fehlerhafte Montage des Schaltsystems!
Schäden an Produkt, Anschlusskonstruktion und Werkstücken.
Voraussetzung für den Einbau des Schaltsystems ist die Befestigung des Linearmodul-Hauptkörpers.
f
Das gesamte Schaltsystem auf einer Seite des Produkts befestigen (Empfehlung).
f
Tischteil von Hand verfahren, um eventuelle Kollision mit dem Tischteil oder montiertem Werkstück zu
f
prüfen.
Magnetischer Sensor / Magnetfeldsensor
Der Schaltgeber ist ein Magnet, der im Tischteil integriert ist (kein Schaltwinkel nötig). Die
Schaltpositionen können über den Hub frei eingestellt werden. ! 6.5.12
6.5.4
Übersicht
1 Dose und Stecker
2 Mechanischer Schalter mit Anbauteilen
3 Induktiver Sensor mit Anbauteilen
4 Schaltwinkel (für mechanischen und induktiven Schalter)
5 Befestigungskanal / Kabelkanal
6 Magnetfeldsensor mit fest eingegossenem Kabel (Reed- / Hall-Sensor (für Befestigungskanal))
7 Baugruppe magnetischer-Sensor mit Stecker und Sensorhalter
7a: Magnetischer Sensor
7b: Sensorhalter incl. Gewindestifte (lose) und Vierkantmutter
7c: Kabelhalter (3 Stück) incl. Gewindestift (lose)
7d: Stecker M8x1 (3-polig)
8 Magnetischer Sensor mit Stecker M8x1
9 Klemmschraube
10 Nutenstein

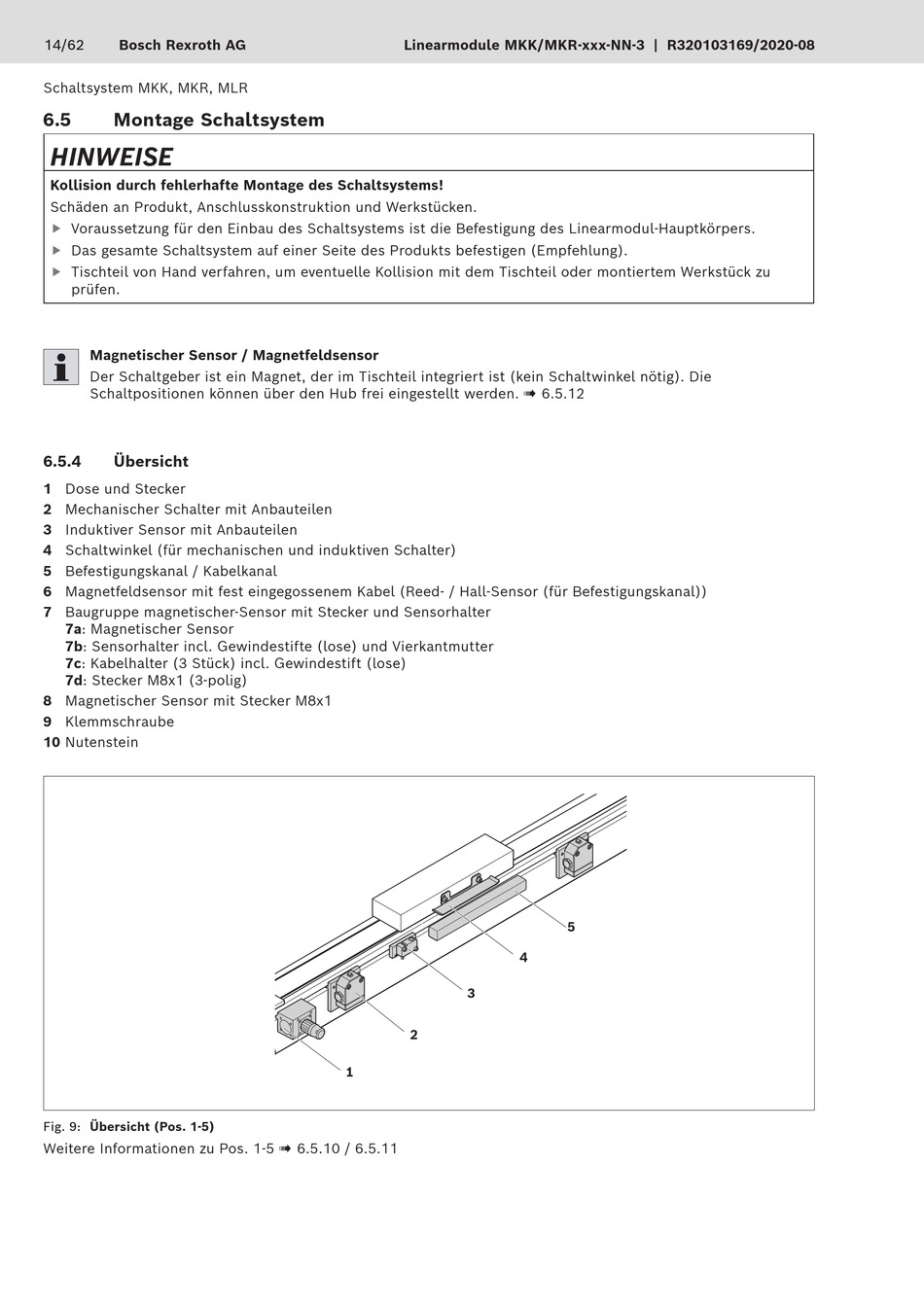

Fig. 9: Übersicht (Pos. 1-5)
Weitere Informationen zu Pos. 1-5 ! 6.5.10 / 6.5.11
Linearmodule MKK/MKR-xxx-NN-3 | R320103169/2020-08
2
1
X
5
4
3
