Drahtförderung; Drahtspule Einsetzen - EWM Drive XQ Betriebsanleitung

• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
• Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
5.2.3 Drahtförderung
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
• Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
• Gehäuseabdeckungen bzw. Schutzklappen während des Betriebs geschlossen halten!
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei unsachge-
mäßer oder unvollständiger Drahtführung unkontrolliert austreten und Personen verlet-
zen!
• Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
• Drahtführung in regelmäßigen Abständen kontrollieren!
• Während dem Betrieb alle Gehäuseabdeckungen bzw. Schutzklappen geschlossen halten!
5.2.3.1

Drahtspule einsetzen

Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der Drahtspulenauf-
nahme lösen, herunterfallen und in der Folge Geräteschäden verursachen oder Perso-
nen verletzen.
• Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
• Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten Korb-
spulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.

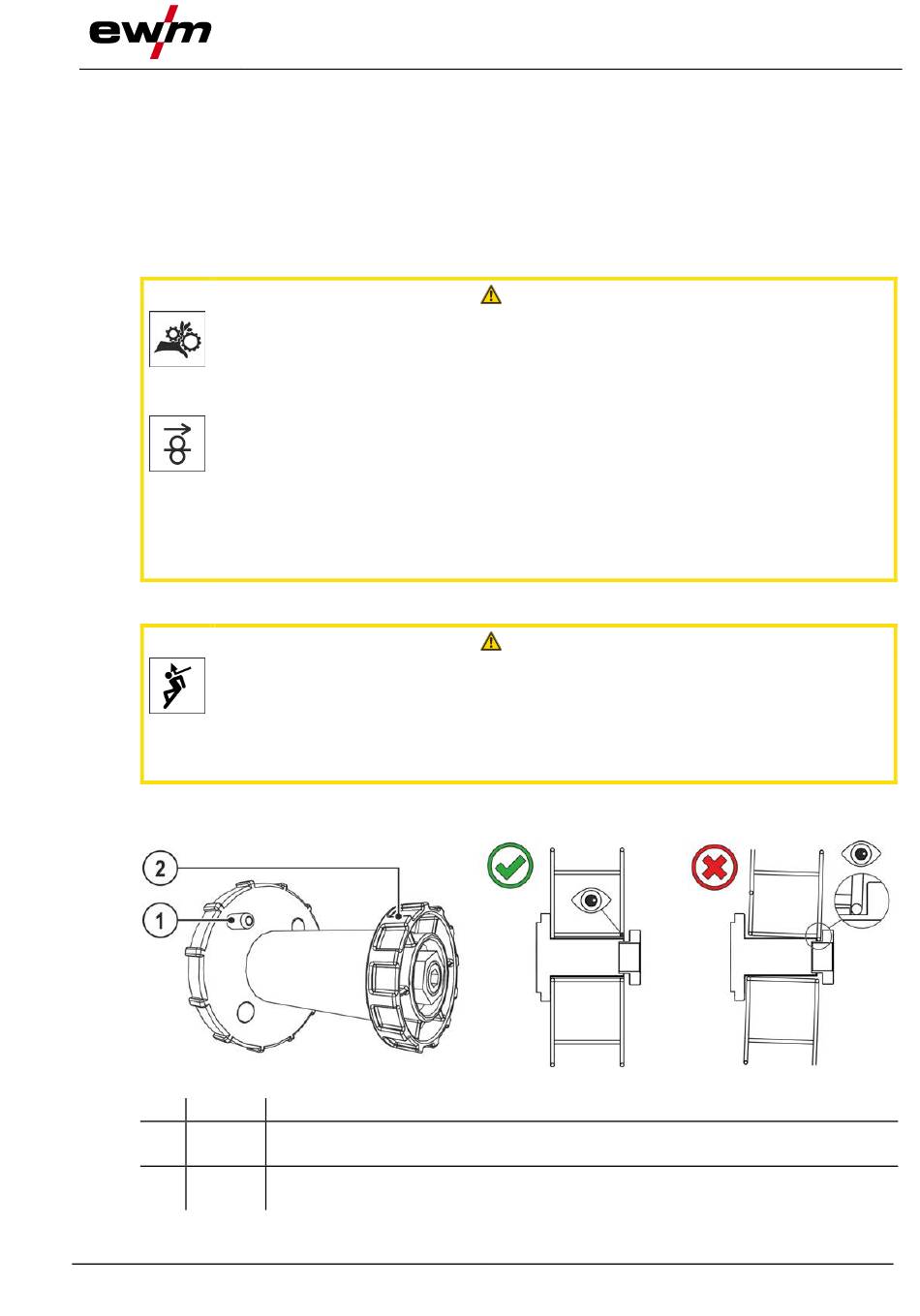

Pos. Symbol
1
2
099-005570-EW500
05.12.2023
Beschreibung 0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
VORSICHT
VORSICHT
Abbildung 5-12
Aufbau und Funktion
MIG/MAG-Schweißen
29
