EWM Drive XQ Betriebsanleitung Seite 17

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
099-005570-EW500
05.12.2023

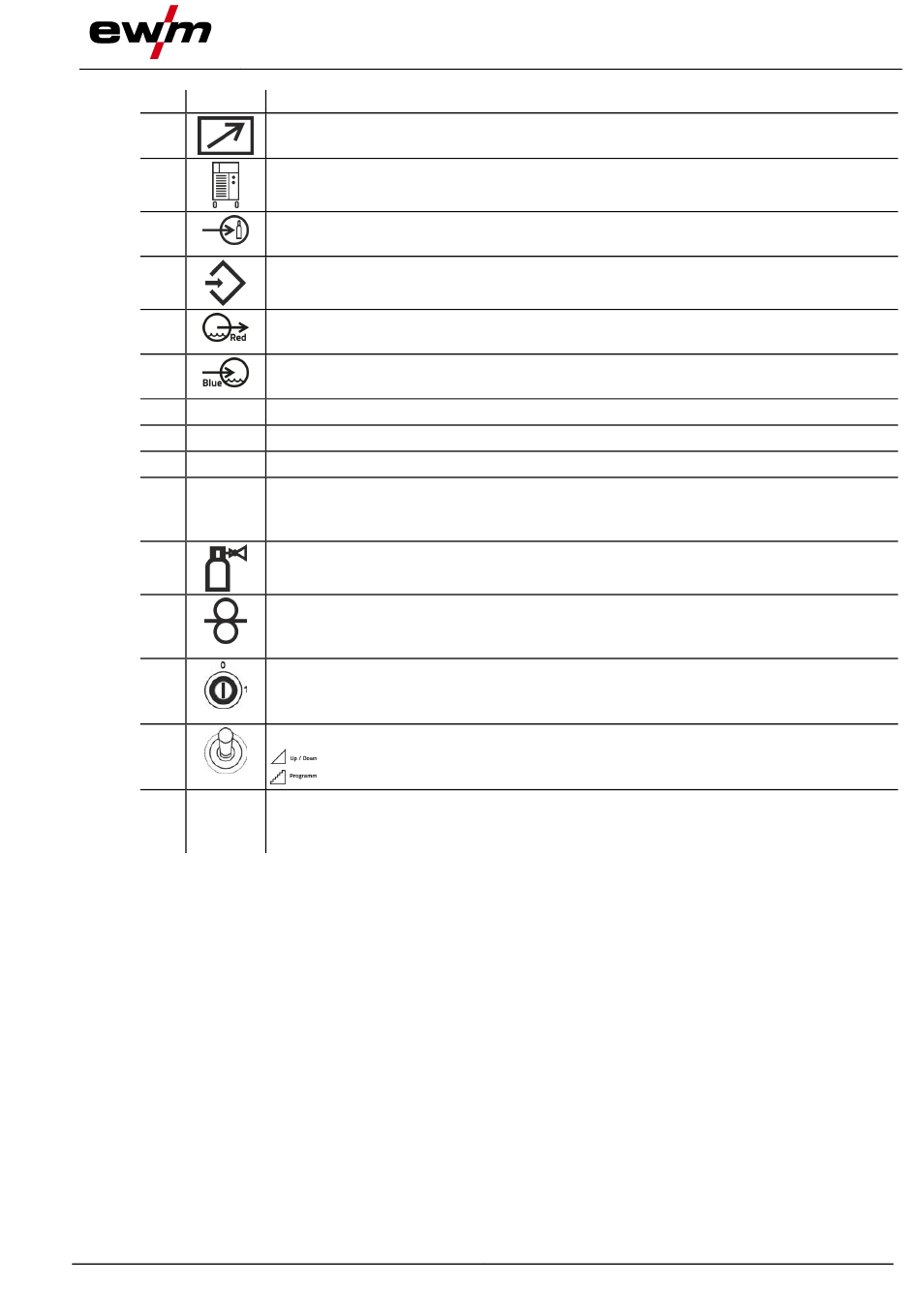

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller etc.)
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Anschlussbuchse 14-polig
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schutzklappe Drahtspule
Drahtspulenaufnahme
Drahtvorschubantrieb > siehe Kapitel 5.2.3
Beleuchtung, Innenraum
Die Beleuchtung wird im Energiesparmodus und beim E-Hand- und WIG-Schweißen
abgeschaltet.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.6
Drucktaste Drahteinfädeln
Zum spannungs- und gasfreien Einfädeln der Drahtelektrode durch das Schlauchpaket
bis zum Schweißbrenner.
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.6
1 ---------- Änderungen möglich
0 ---------- Änderungen nicht möglich
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
---- Schweißleistung stufenlos einstellen
---- Programme oder JOBs umschalten
Schutzklappe, Drahtvorschubantrieb
Auf der Innenseite der Schutzklappe befinden sich die Schweißaufgabenübersichten
(JOB-List) zu den entsprechenden Schweißgeräteserien.
Rückansicht / Seitenansicht von links
