Störungsbeseitigung
Kühlmittelkreislauf entlüften
Drahtförderprobleme
 Drahtvorschubrollenaufnahme verschlissen (Drahtvorschubrollen müssen fest auf deren Halter sitzen
und dürfen kein Spiel aufweisen)
Drahtvorschubrollenaufnahme ersetzen (092-002960-E0000) > siehe Kapitel 10.1.4

 Stromdüse verstopft
Reinigen und ggf. ersetzen.

 Einstellung Spulenbremse > siehe Kapitel 5.2.3.4
Einstellungen prüfen bzw. korrigieren

 Einstellung Druckeinheiten > siehe Kapitel 5.2.3.3
Einstellungen prüfen bzw. korrigieren

 Verschlissene Drahtvorschubrollen
Prüfen und bei Bedarf ersetzen

 Vorschubmotor ohne Versorgungsspannung (Sicherungsautomat durch Überlastung ausgelöst)
Ausgelöste Sicherung (Rückseite Stromquelle) durch Betätigen der Drucktaste zurücksetzen

 Geknickte Schlauchpakete
Brennerschlauchpaket gestreckt auslegen

 Drahtführungsseele oder -spirale verunreinigt oder verschlissen
Seele oder Spirale reinigen, geknickte oder verschlissene Seelen austauschen


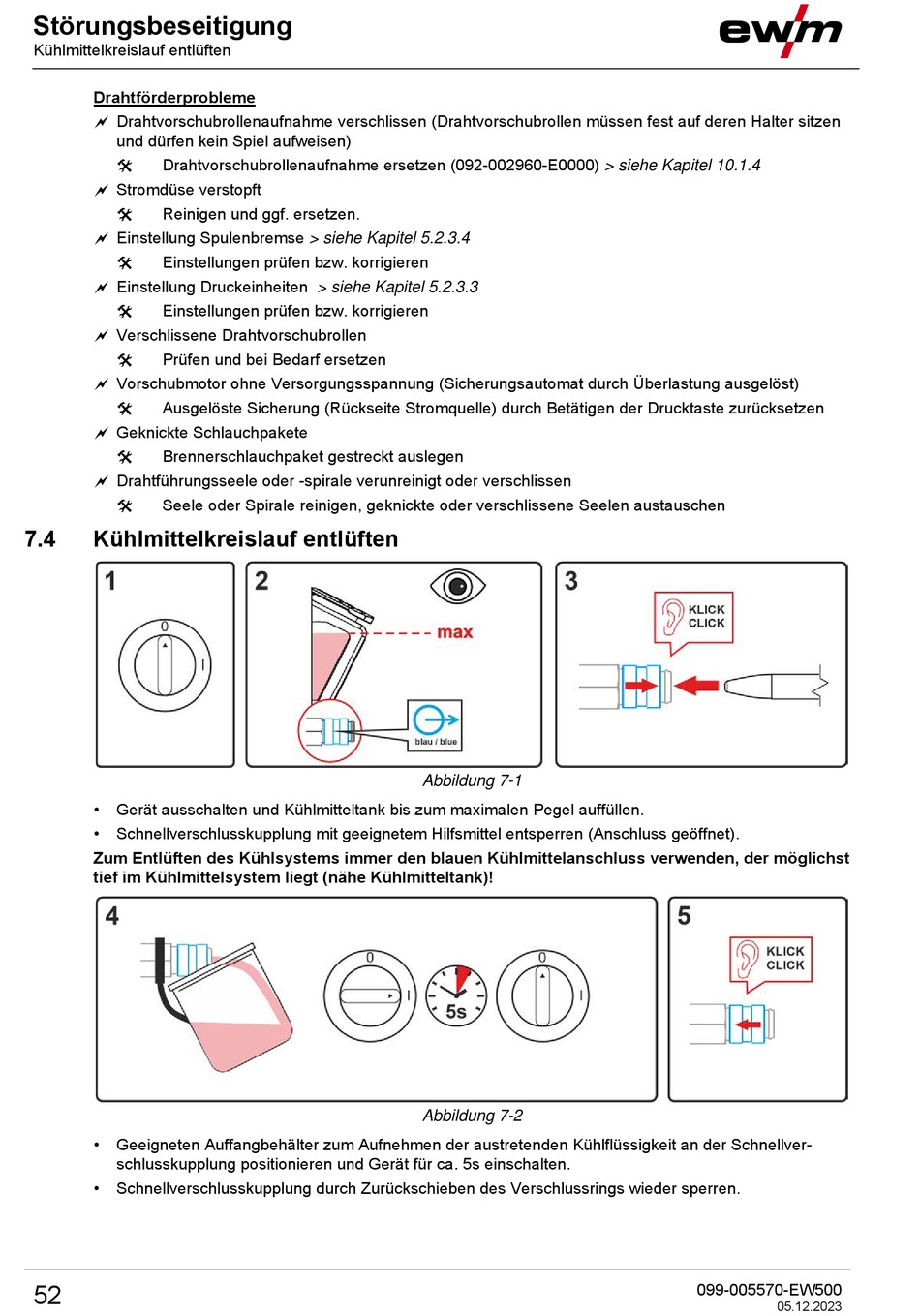

7.4 Kühlmittelkreislauf entlüften
• Gerät ausschalten und Kühlmitteltank bis zum maximalen Pegel auffüllen.
• Schnellverschlusskupplung mit geeignetem Hilfsmittel entsperren (Anschluss geöffnet).
Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden, der möglichst
tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)!
• Geeigneten Auffangbehälter zum Aufnehmen der austretenden Kühlflüssigkeit an der Schnellver-
schlusskupplung positionieren und Gerät für ca. 5s einschalten.
• Schnellverschlusskupplung durch Zurückschieben des Verschlussrings wieder sperren.
52
Abbildung 7-1
Abbildung 7-2
099-005570-EW500
05.12.2023
