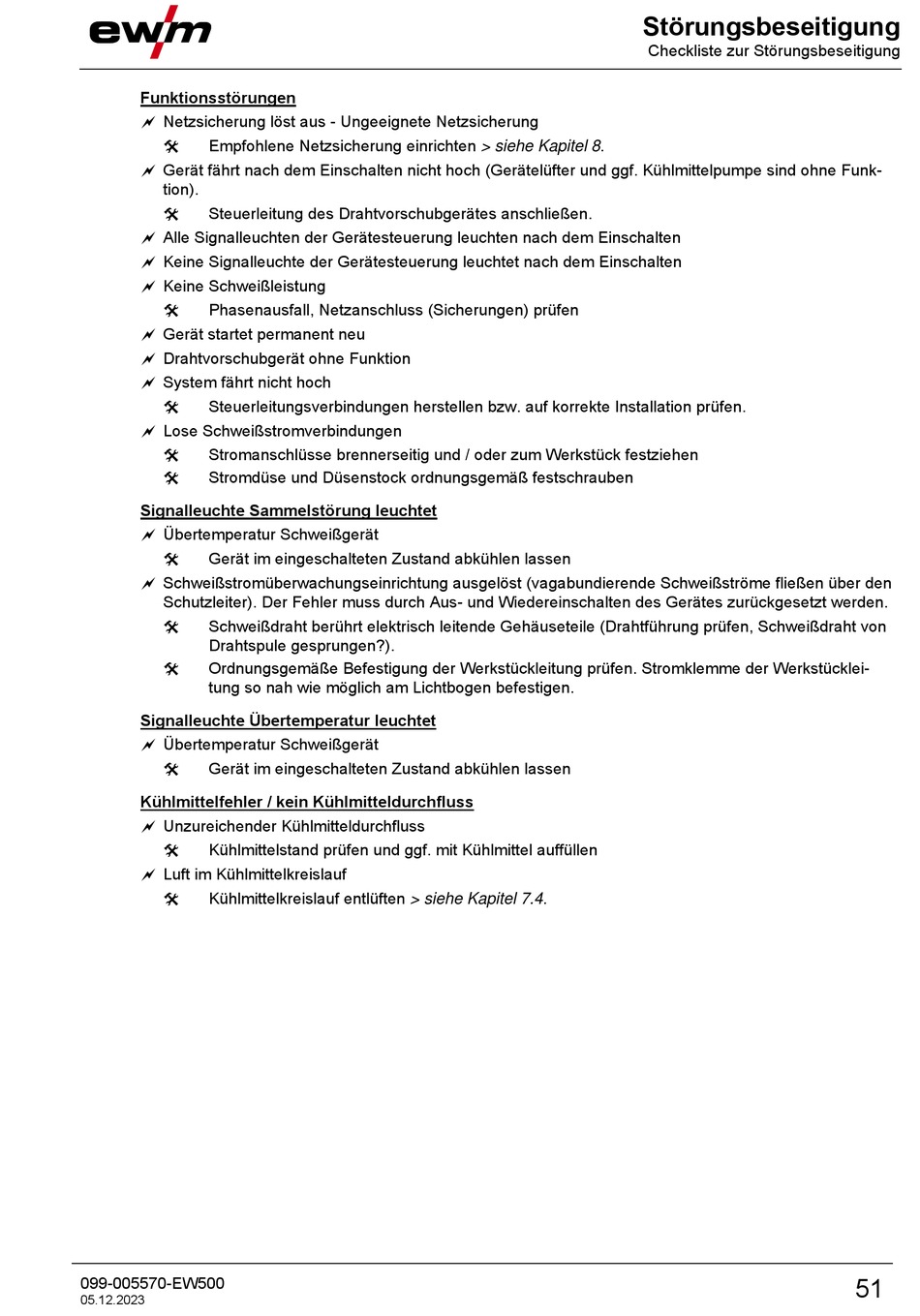

EWM Drive XQ Betriebsanleitung Seite 51

Funktionsstörungen
 Netzsicherung löst aus - Ungeeignete Netzsicherung
Empfohlene Netzsicherung einrichten > siehe Kapitel 8.

 Gerät fährt nach dem Einschalten nicht hoch (Gerätelüfter und ggf. Kühlmittelpumpe sind ohne Funk-
tion).
Steuerleitung des Drahtvorschubgerätes anschließen.

 Alle Signalleuchten der Gerätesteuerung leuchten nach dem Einschalten
 Keine Signalleuchte der Gerätesteuerung leuchtet nach dem Einschalten
 Keine Schweißleistung
Phasenausfall, Netzanschluss (Sicherungen) prüfen

 Gerät startet permanent neu
 Drahtvorschubgerät ohne Funktion
 System fährt nicht hoch
Steuerleitungsverbindungen herstellen bzw. auf korrekte Installation prüfen.

 Lose Schweißstromverbindungen
Stromanschlüsse brennerseitig und / oder zum Werkstück festziehen

Stromdüse und Düsenstock ordnungsgemäß festschrauben

Signalleuchte Sammelstörung leuchtet
 Übertemperatur Schweißgerät
Gerät im eingeschalteten Zustand abkühlen lassen

 Schweißstromüberwachungseinrichtung ausgelöst (vagabundierende Schweißströme fließen über den
Schutzleiter). Der Fehler muss durch Aus- und Wiedereinschalten des Gerätes zurückgesetzt werden.
Schweißdraht berührt elektrisch leitende Gehäuseteile (Drahtführung prüfen, Schweißdraht von

Drahtspule gesprungen?).
Ordnungsgemäße Befestigung der Werkstückleitung prüfen. Stromklemme der Werkstücklei-

tung so nah wie möglich am Lichtbogen befestigen.
Signalleuchte Übertemperatur leuchtet
 Übertemperatur Schweißgerät
Gerät im eingeschalteten Zustand abkühlen lassen

Kühlmittelfehler / kein Kühlmitteldurchfluss
 Unzureichender Kühlmitteldurchfluss
Kühlmittelstand prüfen und ggf. mit Kühlmittel auffüllen

 Luft im Kühlmittelkreislauf
Kühlmittelkreislauf entlüften > siehe Kapitel 7.4.

