Fernstelleranschlussbuchse, 19-Polig - EWM Drive XQ Betriebsanleitung

Aufbau und Funktion
Schnittstellen zur Automatisierung
5.7.1

Fernstelleranschlussbuchse, 19-polig

Pin Signalform
A Ausgang
C Ausgang
D Eingang
E Ausgang
F/S Eingang
G Eingang
P Eingang
R Eingang
U/V Ausgang
38

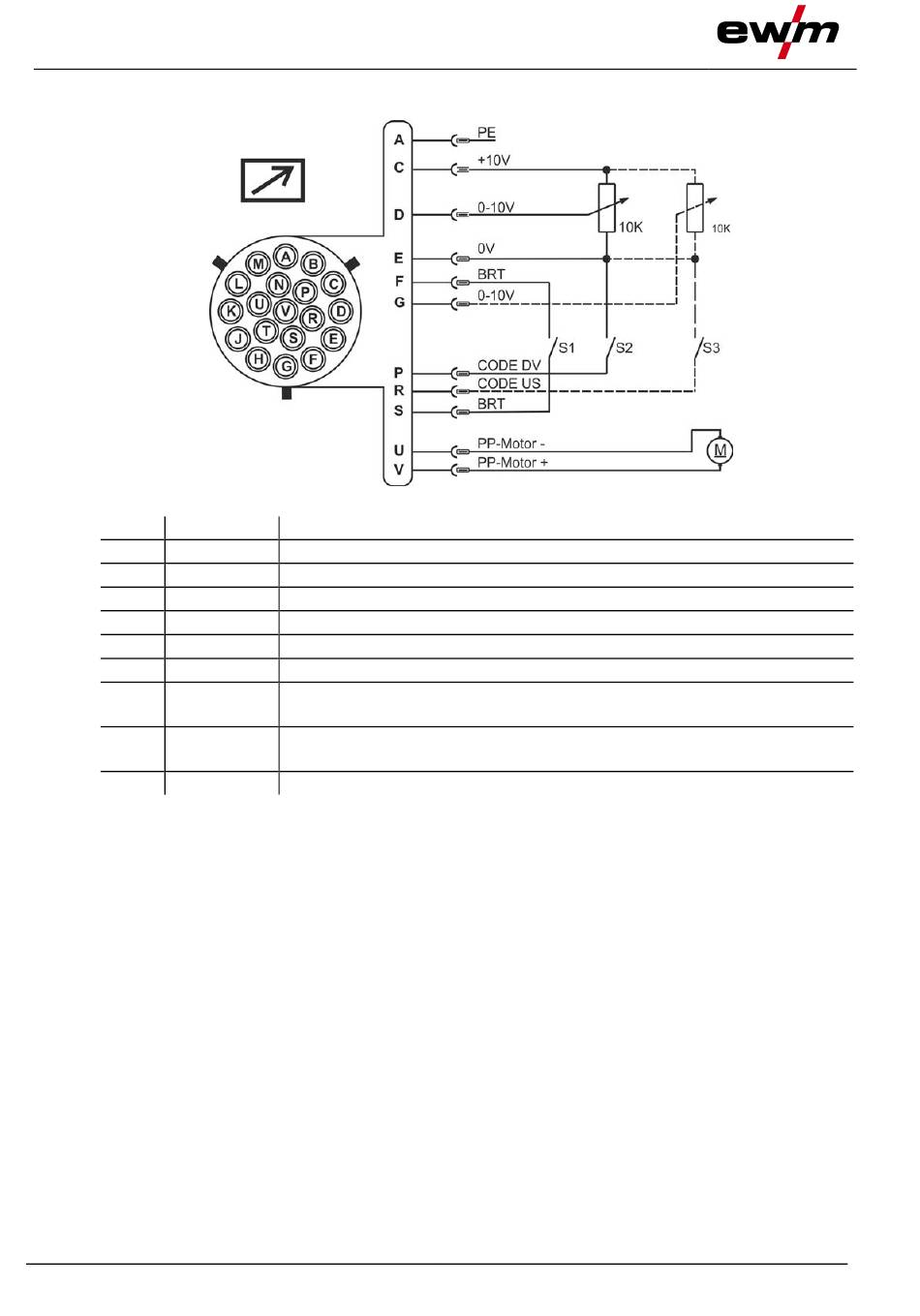

Abbildung 5-20
Bezeichnung
Anschluss für Kabelabschirmung PE
Referenzspannung für Potentiometer 10 V (max. 10 mA)
Leitspannungsvorgabe (0 V - 10 V) - Drahtvorschubgeschwindigkeit
Bezugspotential (0V)
Schweißleistung Start / Stopp (S1)
Leitspannungsvorgabe (0 V - 10 V) - Korrektur der Lichtbogenlänge
Aktivierung Leitspannungsvorgabe für Drahtvorschubgeschwindigkeit (S2)
Zur Aktivierung Signal auf Bezugspotential 0V legen (Pin E)
Aktivierung Leitspannungsvorgabe für Korrektur der Lichtbogenlänge (S3)
Zur Aktivierung Signal auf Bezugspotential 0 V legen (Pin E)
Versorgungsspannung Push/Pull-Schweißbrenner
