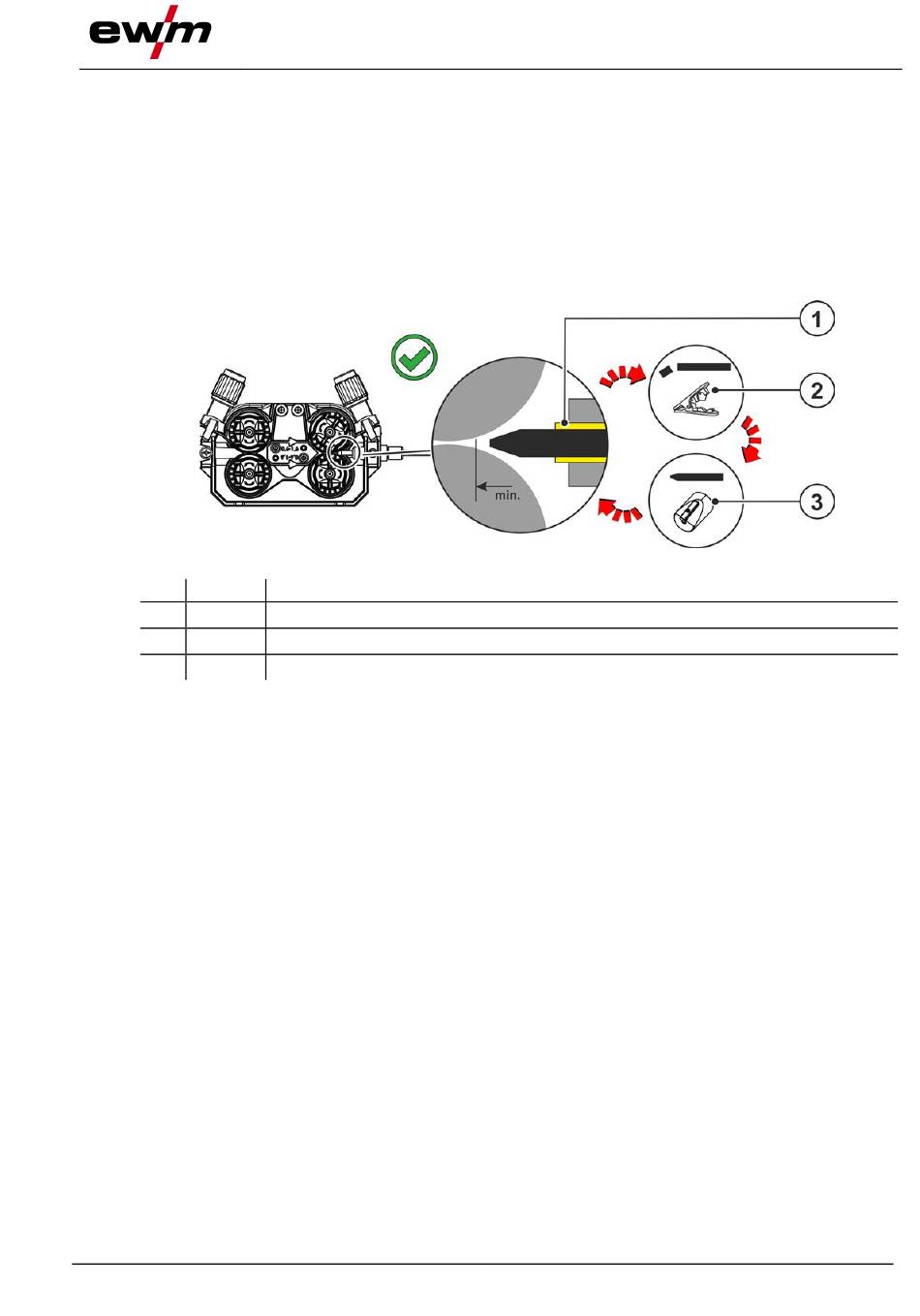

Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsseele:
• Kapillarrohr drahtvorschubseitig in Richtung Eurozentralanschluss vorschieben und dort entnehmen.
• Führungsrohr der Drahtführungsseele vom Eurozentralanschluss aus einschieben.
• Zentralstecker des Schweißbrenners mit noch überlanger Drahtführungsseele vorsichtig in den Euro-
zentralanschluss einführen und mit Überwurfmutter verschrauben.
• Drahtführungsseele mit Seelencutter > siehe Kapitel 9 kurz vor der Drahtvorschubrolle ablängen.
• Zentralstecker des Schweißbrenners lösen und herausziehen.
• Abgetrenntes Ende der Drahtführungsseele mit einem Drahtführungsseelenspitzer > siehe Kapitel 9
sauber entgraten und anspitzen.
Pos. Symbol
1
2
3
099-005570-EW500
05.12.2023
Beschreibung 0
Führungsrohr > siehe Kapitel 5.2.1
Schlauchabschneider > siehe Kapitel 9
Drahtführungsseelenspitzer > siehe Kapitel 9
Abbildung 5-10
Aufbau und Funktion
MIG/MAG-Schweißen
