Aufbau und Funktion
MIG/MAG-Schweißen
5.2 MIG/MAG-Schweißen
5.2.1 Drahtführung konfektionieren
Ab Werk ist der Eurozentralanschluss mit einem Führungsrohr für Schweißbrenner mit Drahtführungs-
seele ausgestattet. Wird ein Schweißbrenner mit Drahtführungsspirale verwendet, muss umgerüstet wer-
den!
• Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
• Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine Draht-
führungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im Schweißbrenner
eingesetzt werden!
Empfehlung:
• Zum Schweißen harter, unlegierter Drahtelektroden (Stahl) Drahtführungsspirale Stahl verwenden.
• Zum Schweißen harter, hochlegierter Drahtelektroden (CrNi) Drahtführungsspirale Chrom Nickel ver-
wenden.
• Zum Schweißen oder Löten weicher Drahtelektroden, hochlegierter Drahtelektroden oder Aluminium-
werkstoffen eine Drahtführungsseele, z.B. Kunststoff- oder Teflonseele verwenden.
Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsspirale:
• Eurozentralanschluss auf korrekten Sitz des Kapillarrohrs hin prüfen!
Pos. Symbol
1
26
Beschreibung 0
Kapillarrohr > siehe Kapitel 10

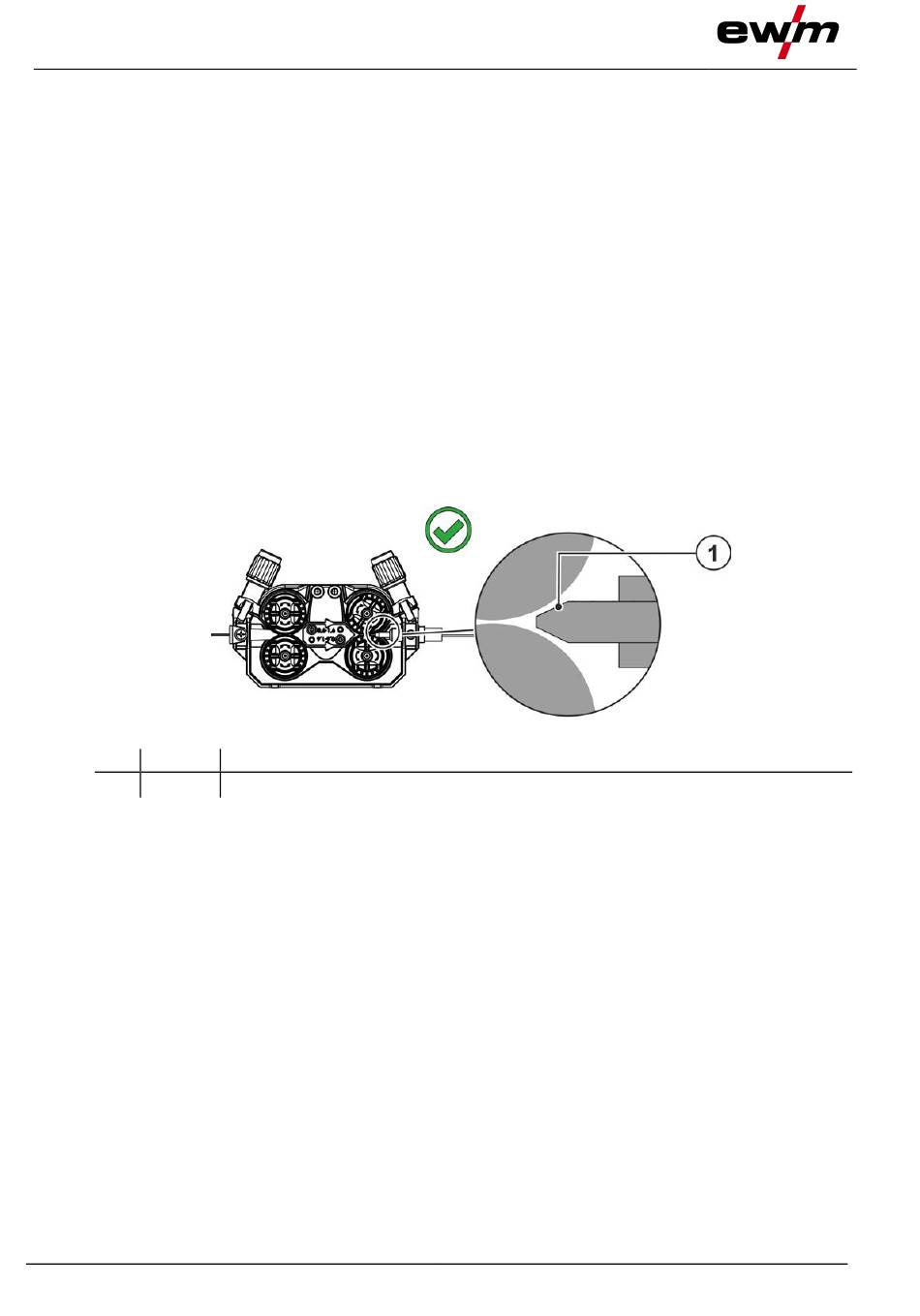

Abbildung 5-9
