Geräte-Elemente

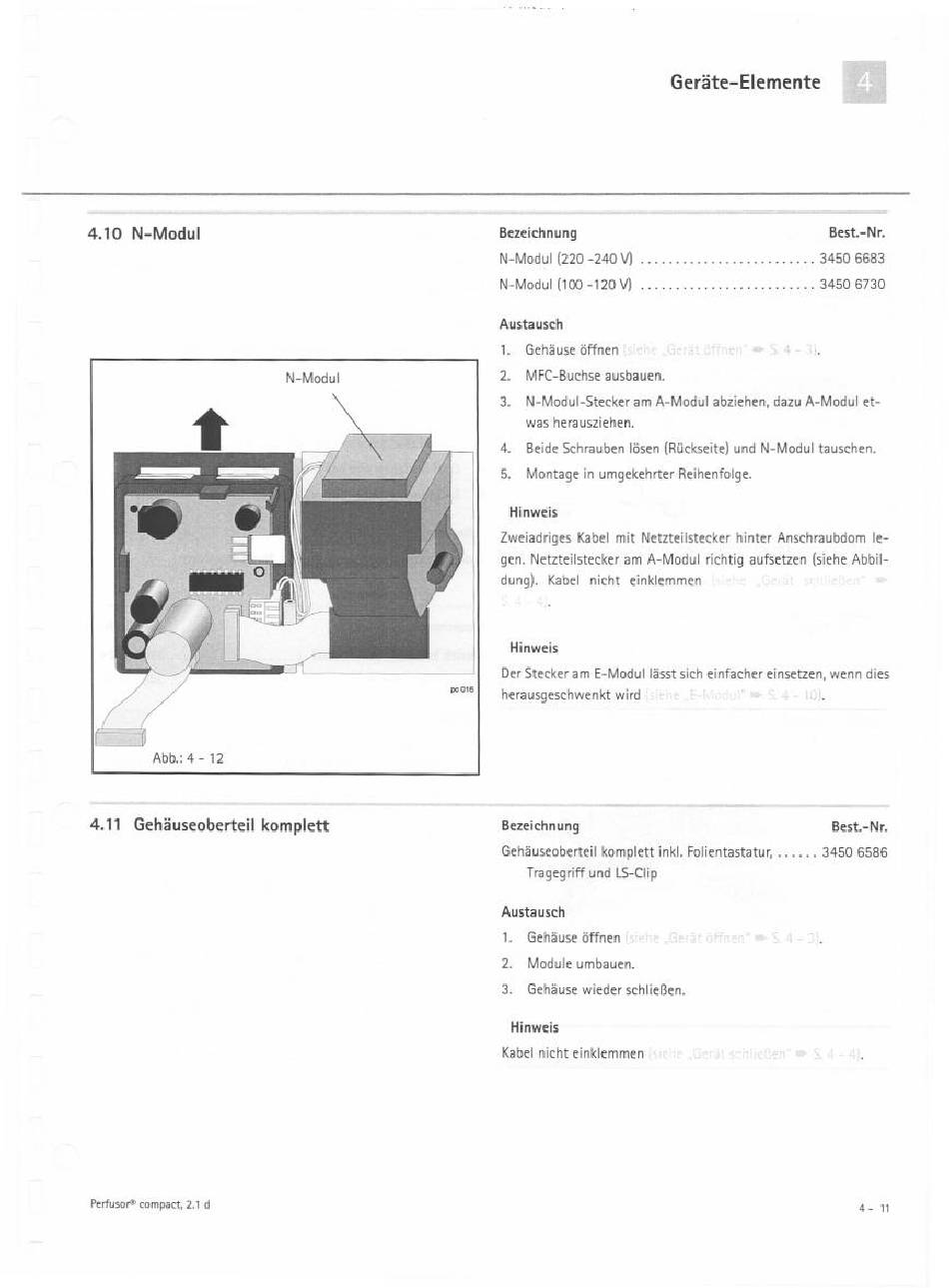

4.10 N-Modul
N-Modul
a
Abb.: 4 - 12
4.11 Gehäuseoberteil komplett
Perfusor® compact, 2.1 d
Bezeichnung Best.-Nr.
N-Modul (220 -240V) ............ . 3450 6683
N-Modul (100 -120 V) . .. 3450 6730
Austausch
1 . Gehàuse öffnen
2. MFC-Buchse ausbauen.
3. N-Modul-Stecker am A-Modul abziehen, dazu A-Modul et-
was herausziehen,
4 . Beide Schrauben lósen (Rückseite) und N-Modul tauschen.
5 . Montage in umgekehrter Reihenfolge.
Hinweis
Zweiadriges Kabel mit Netateilstecker hinter Anschraubdom le-
gen. Netzteilstecker am A-Modul richtig aufsetzen (siehe Abbil-
dung). Kabel nicht einklemmen
Hinweis
Der Stecker am E-Modul lásst sich einfacher einsetzen, wenn dies
herausgeschwenkt wird
Bezeichnung Best.-Nr.
Gehduseoberteil komplett inkl. Folientastatur,
Tragegriff und LS-Clip
. 3450 6586
Austausch
1 . Gehäuse öffnen
2 . Module umbauen.
3. Gehause wieder schlieBen.
Hinweis
Kabel nicht einklemmen
