Geräte-Elemente

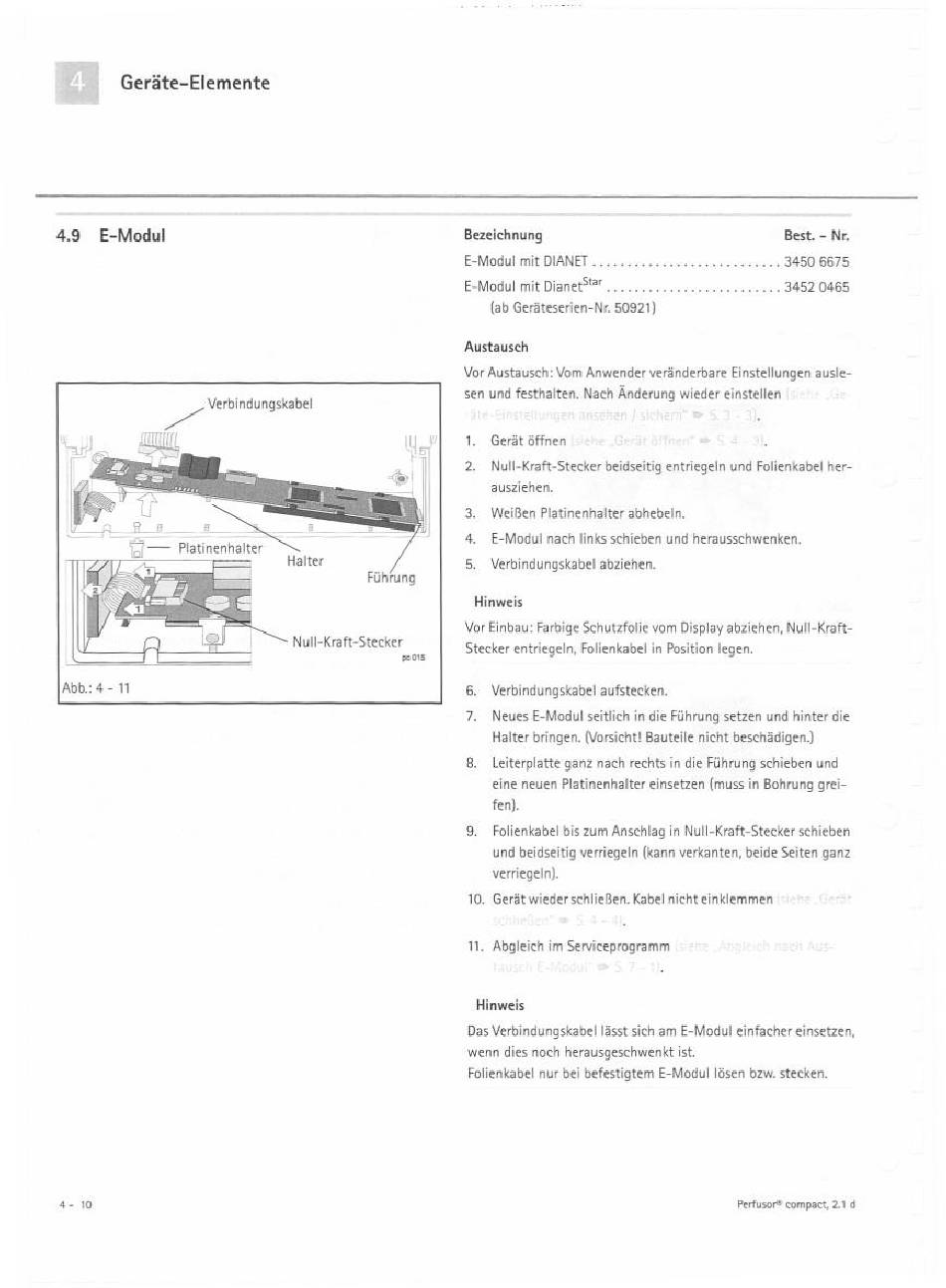

4.9 E-Modul
Abb.: 4-11
Verbindungskabel
Fühfung
Null-Kraft-Stecker
4-10
Bezeichnung Best. - Nr.
E-Modul mit DIANET - 3450 6675
E-Modul mit DianetStar «3452 0465
(eb Geráteserien-Nr. 50921)
Austausch
Vor Austausch: Vom Anwender veránderbare Einstellungen ausle-
sen und festhalten. Nach Anderung wieder einstellen
1 , Gerát čffnen
2 . Null-Kraft-Stecker beidseitig entriegeln und Folienkabel her-
ausziehen.
WeiBen Platinenhalter abhebeln.
4. E-Modul nach links schieben und herausschwenken.
Verbindungskabel abziehen.
Hinweis
Vor Einbau: Farbige Schutzfolie vom Display abziehen, Null-Kraft-
Stecker entriegeln, Folienkabel in Position legen.
6. Verbindungskabel aufstecken.
7. Neues E-Modul seítlich in die Führung setzen und hinter die
Halter bringen. (Vorsicht! Bauteile nicht beschádigen)
8. Leiterplatte ganz nach rechts in die Führung schieben und
eine neuen Platinenhalter einsetzen (muss in Bohrung grei-
fen),
9. Folienkabel bis zum Anschiag in Null-Kraft-Stecker schieben
und beidseitig verriegeln (kann verkanten, beide Seiten ganz
verriegeln).
10, Gerät wieder schlieBen. Kabel nicht einklemmen
11. Abgleich im Serviceprogramm
Hinweis
Das Verbindungskabel asst sich am E-Modul einfacher einsetzen,
wenn dies noch herausgeschwenkt ist
Folienkabel nur bei befestigtem E-Modul l5sen bzw stecken
Perfusor compact, 2.1 d
