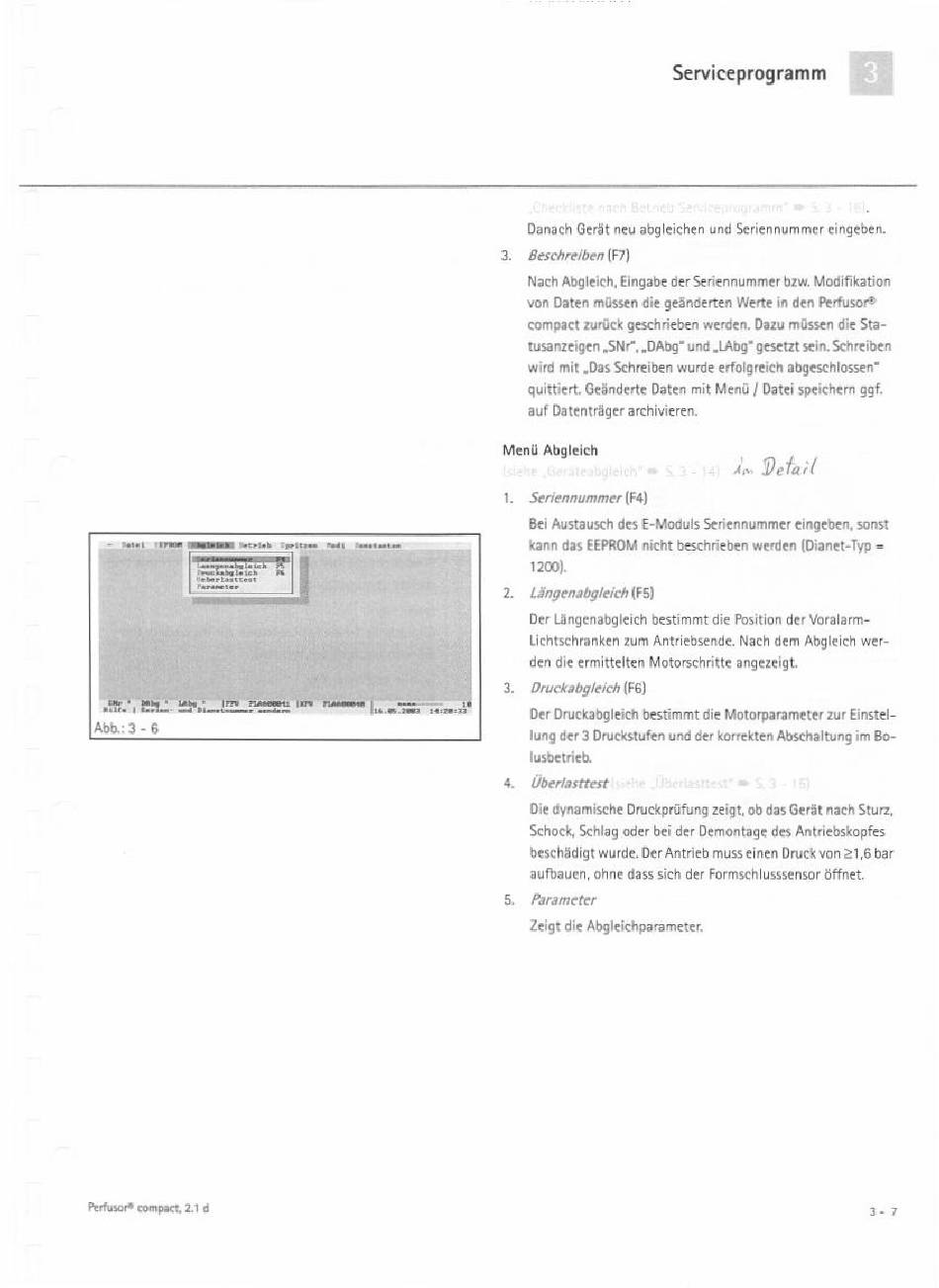

Braun Perfusor compact Betriebsanleitung Seite 27

Serviceprogramm Е
Perfusor® compact, 2.1 d
Danach Gerit neu abgleichen und Seriennummer eingeben.
3. Beschreiben (F7)
Nach Abgleich, Eingabe der Seriennummer bzw. Modifikation
von Daten müssen die geânderten Werte in den Perfusor®
compact zurück geschrieben werden. Dazu müssen die Sta-
tusanzeigen .SNr", .DAb9" und LAbg* gesetzt sein. S c h r e i b e n
wird mit ,Das Schreiben wurde erfolgreich abgeschlossen"
quittiert Gednderte Daten mit Mend / Datei speichern gf
auf Datenträger archivieren.
Menú Abgleich ,
Am Detail
1. Seriennummer (Fa)
wstausch des E-Moduls Seriennummer eingeben, sonst
kann das EEPROM nicht beschrieben werden (Dianet-Typ =
1200).
2. Lingenabgleich (5)
Der Lingenabgleich bestimmt die Position der Voralarm-
Lichtschranken zum Antriebsende. Nach dem Abgleich wer-
den die ermittelten Motorschritte angezeigt.
3. Druckabgleich (6)
Der Druckabgleich bestimmt die Motorparameter zur Einstel-
lung der 3 Druckstufen und der korrekten Abschaltung im Bo-
lusbetrieb,
4. Überlasttest =
Die dynamische Druckprifung zeigt, ob das Gerât nach Sturz,
Schock, Schlag oder bei der Demontage des Antriebskopfes
beschädigt wurde. Der Antrieb muss einen Druck von 21,6 bar
aufoauen, ohne dass sich der Formschlusssensor dffnet.
5. Parameter
Zeigt die Abgleichparameter.
