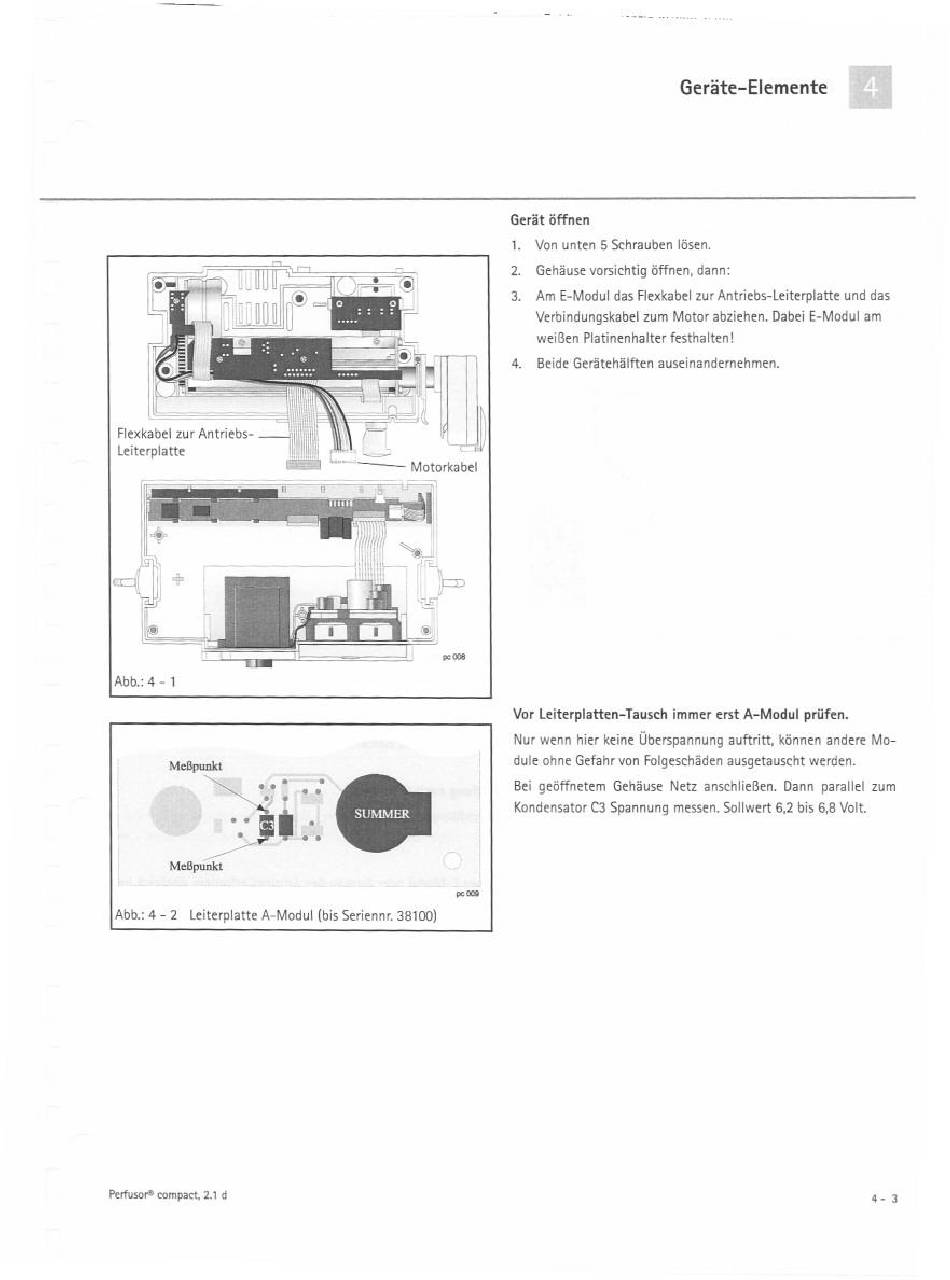

Geräte-Elemente
Flexkabel zur Antriebs- | =
Leiterplatte ll
Ab: 4-1
MeBpunkt
[Abb.: 4-2 Leiterplatte A-Modul (bis Seriennr. 38100)
Perfusor® compact, 2.1 d
Gerät čffnen
1 . Von unten 5 Schrauben låsen.
2. Gehäuse vorsichtig čffnen, dann:
3 . Am E-Modul das Flexkabel zur Antriebs-Leiterplatte und das
Verbindungskabel zum Motor abziehen. Dabei E-Modul am
WeiBen Platinenhalter festhalten!
4. Belde Gerätehälften auseinandernehmen.
Vor Leiterplatten-Tausch immer erst A-Modul prüfen.
Nur wenn hier keine Oberspannung auftritt, kónnen andere Mo-
dule ohne Gefahr von Folgescháden ausgetauscht werden.
Bei gedffnetem Geháuse Netz anschlieBen. Dann parallel zum
Kondensator C3 Spannung messen. Sollwert 6,2 bis 6,8 Volt.
