Funktion - Braun Perfusor compact Betriebsanleitung

Das Gerát im Uberblick
Funktion
Die
ten
Elektronik des Perfusor compact ist auf folgende Komponen-
verteilt:
A-Modul mit MFC-Platine als zentrale Stromversorgung und
Schnittstelle.
E-Modul als Bedien- und Steuereinheit.
Antriebseinheit, bestehend aus
~ _Antriebs-Leiterplatte mit der kompletten Sensorik, Licht-
schranken für Spritzenvor- und Endalarm, Spritzengrö-
Benerkennung und Motorlaufkontrolle.
- Kolbenplattensensor-Leiterplatte als Sensor für die ein-
gelegte Spritze.
= Formschlusssensor-Leiterplatte als Sensor für Kraft-
schluss zwischen Mutter und Spindel des Antriebs.

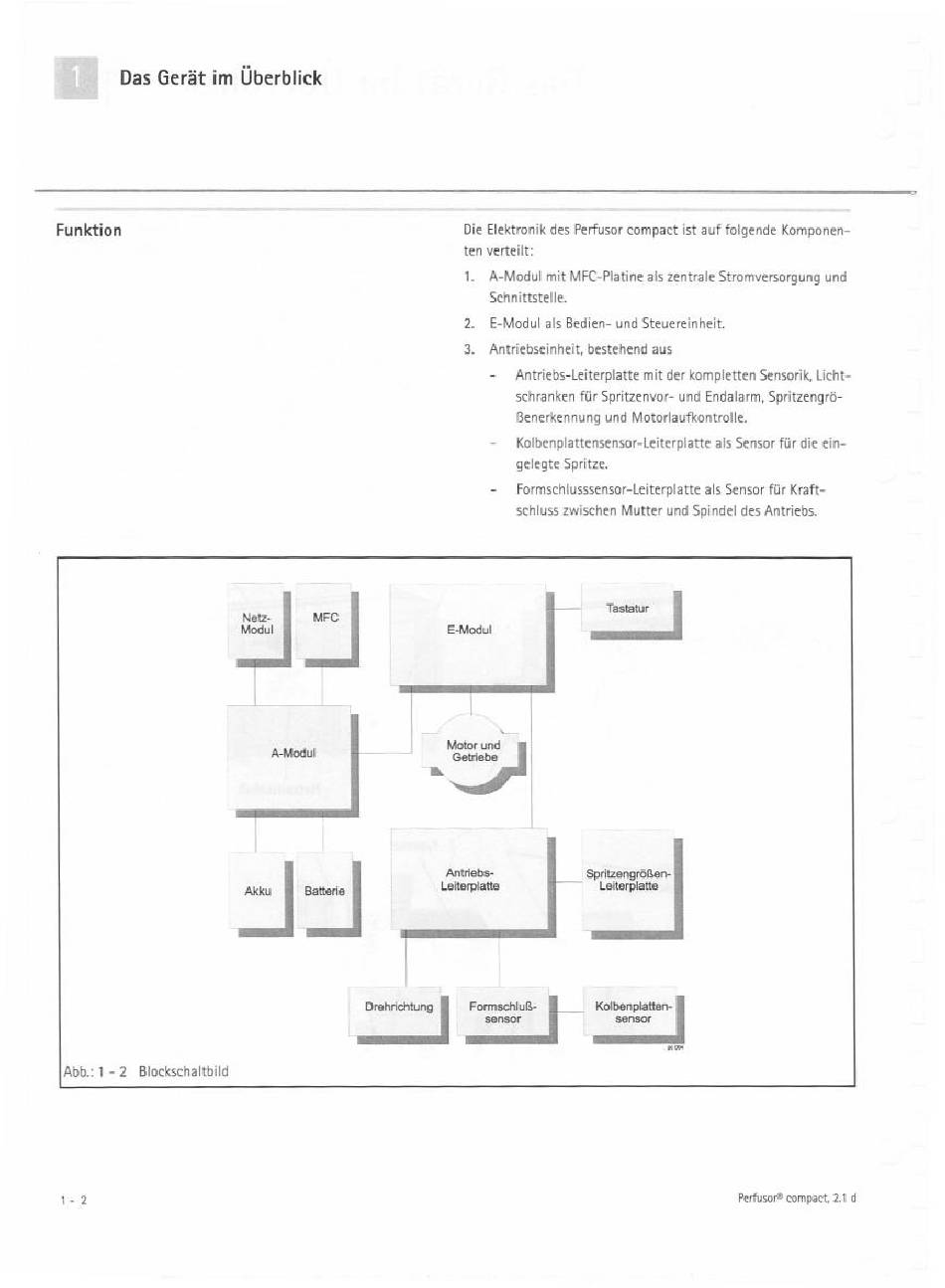

JAbb.: 1 - 2 Blockschaltbild
래이
E-Modul
Motor und
SA
|
en | a =|
-Jed 색시 | ame
Drohrichtung JÍ Formschiu8- Kolbenpiatten-
| 'sensor | sensor |
el
Perfusor® compact, 2.1 d
