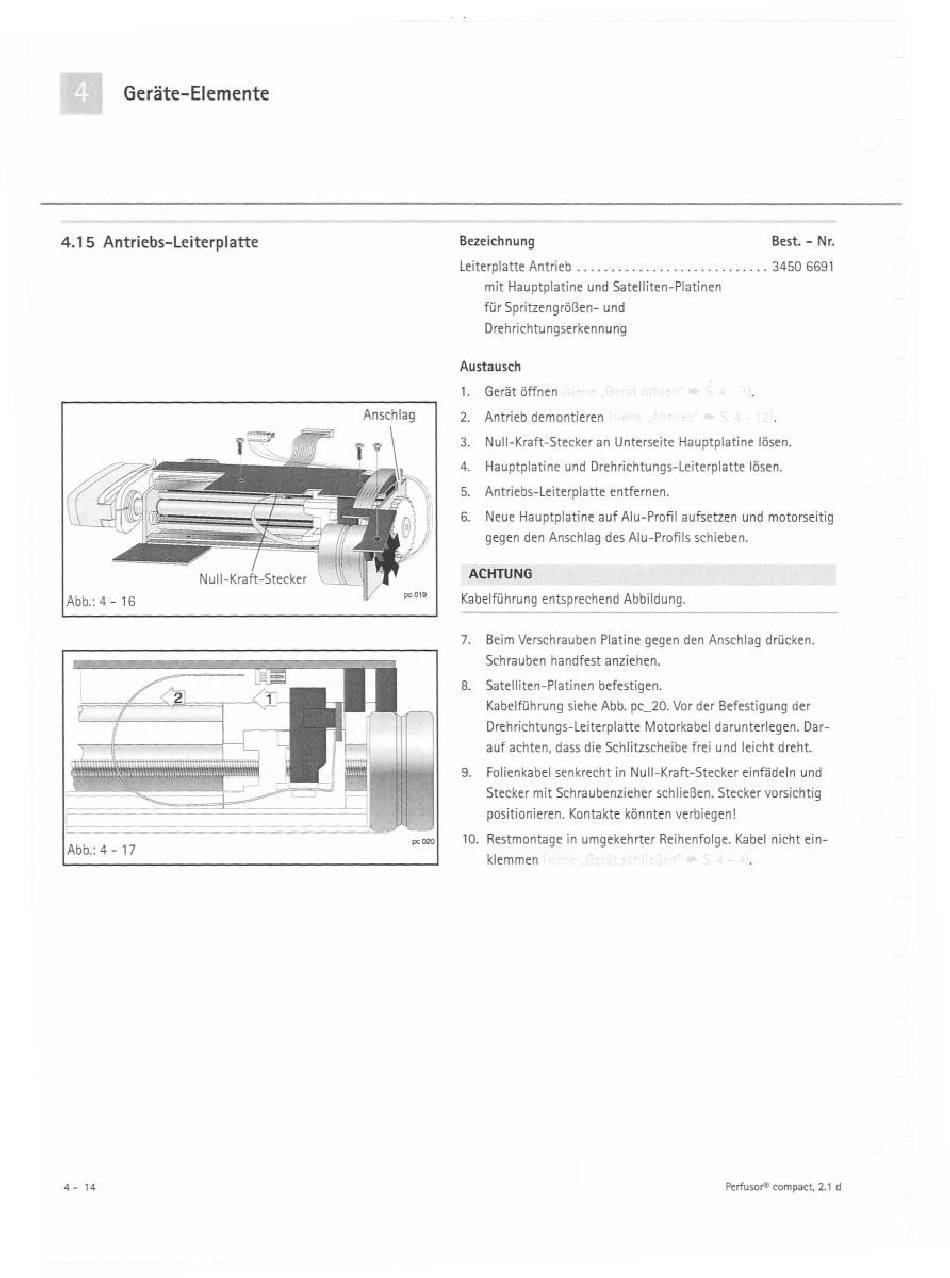

Geráte-Elemente
Bezeichnung Best. - Nr.
Leiterplatte Antrieb = 3450 6691
mit Hauptplatine und Satelliten-Platinen
für SpritzengröBen- und
Drehrichtungserkennung
Austausch
1. Gerát üffnen
Anschlag
Antrieb demontieren .
Null-Kraft-Stecker an Unterseite Hauptplatine lôsen.
Hauptplatine und Drehrichtungs-Leiterplatte lésen.
Antriebs-Leiterplatte entfernen.
Neue Hauptplatine auf Alu-Profil aufsetzen und motorseitig
gegen den Anschlag des Alu-Profils schieben.
ACHTUNG
row | Kabelführung entsprechend Abbildung.
Abbi: 4 - 16
7. Beim Verschrauben Platine gegen den Anschlag drücken.
Schrauben handfest anziehen.
8. Satelliten-Platinen befestigen.
Kabelführung siehe Abb. pc. 20. Vor der Befestigung der
Drehrichtungs-Leiterplatte Motorkabel darunterlegen. Dar-
auf achten, dass die Schlitzscheibe frei und leicht dreht.
3. Folienkabel senkrecht in Null-Kraft-Stecker einfádeln und
Stecker mit Schraubenzieher schlieBen. Stecker vorsichtig
positionieren. Kontakte kônnten verbiegen!
klemmen
eu Perfusor® compact, 2.1 d
