Geräte-Elemente

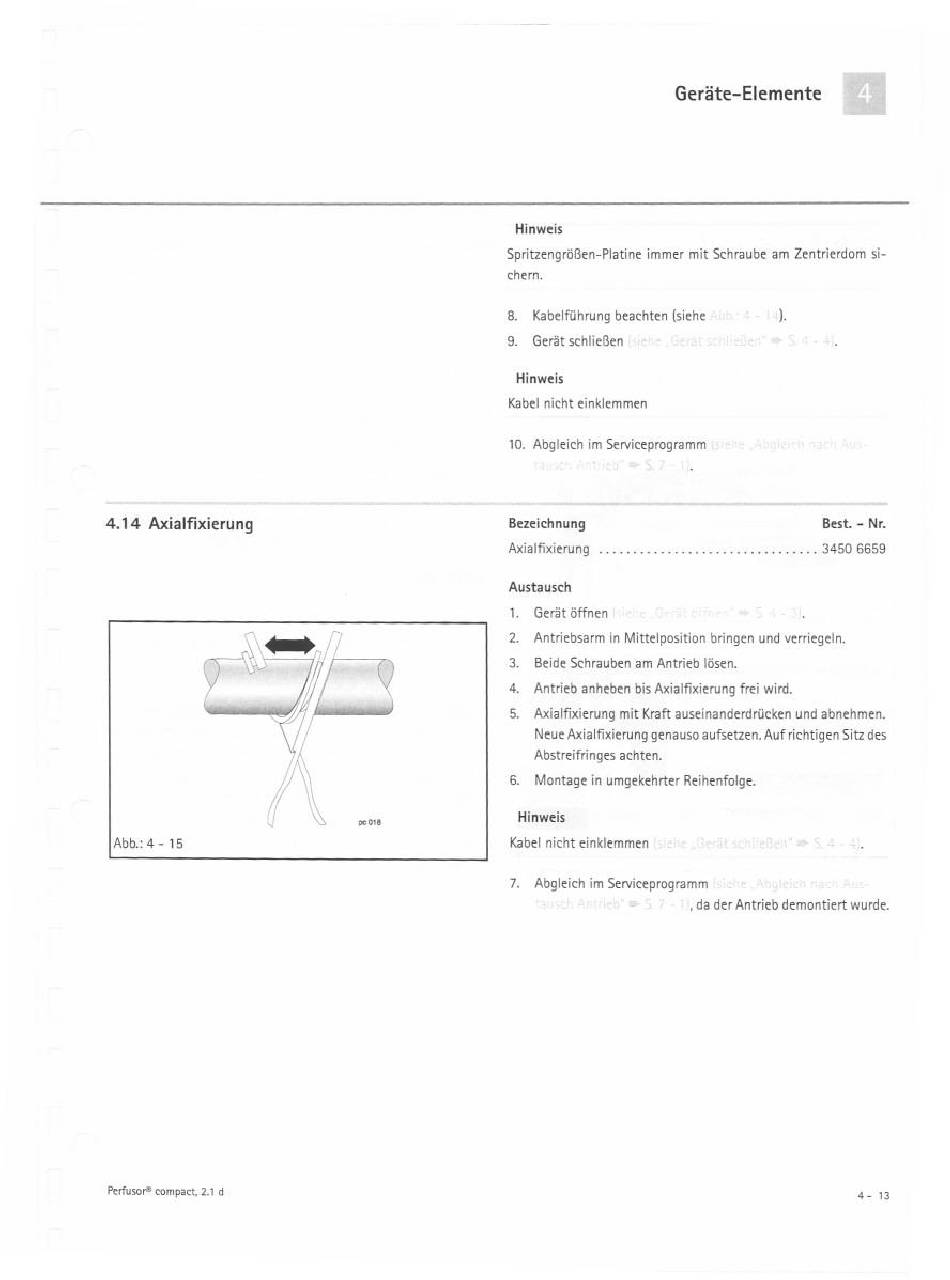

4.14 Axialfixierung
Abb.: 4-15
Perfusor® compact, 2 1 4
Hinweis
SpritzengráBen-Platine immer mit Schraube am Zentrierdom si-
chern.
8. Kabelführung beachten (siehe )
9. Geråt schlieBen
Hinweis
Kabel nicht einklemmen
10. Abgleich im Serviceprogramm
Bezeichnung Best. - Nr.
Axialfixierung 3450 6659
Austausch
1 . Geråt åffnen
2 . Antriebsarm in Mittelposition bringen und verriegeln.
3 . Beide Schrauben am Antrieb låsen.
4. Antrieb anheben bis Axialfixierung frei wird.
5 Axialfixierung mit Kraft auseinanderdrůcken und abnehmen.
Neue Axialfixierung genauso aufsetzen. Auf richtigen Sitz des
Abstreifringes achten.
6 Montage in umgekehrter Reihenfolge.
Hinweis
Kabel nicht einklemmen
7 . Abgleich im Serviceprogramm
. da der Antrieb demontiert wurde.
4-13
