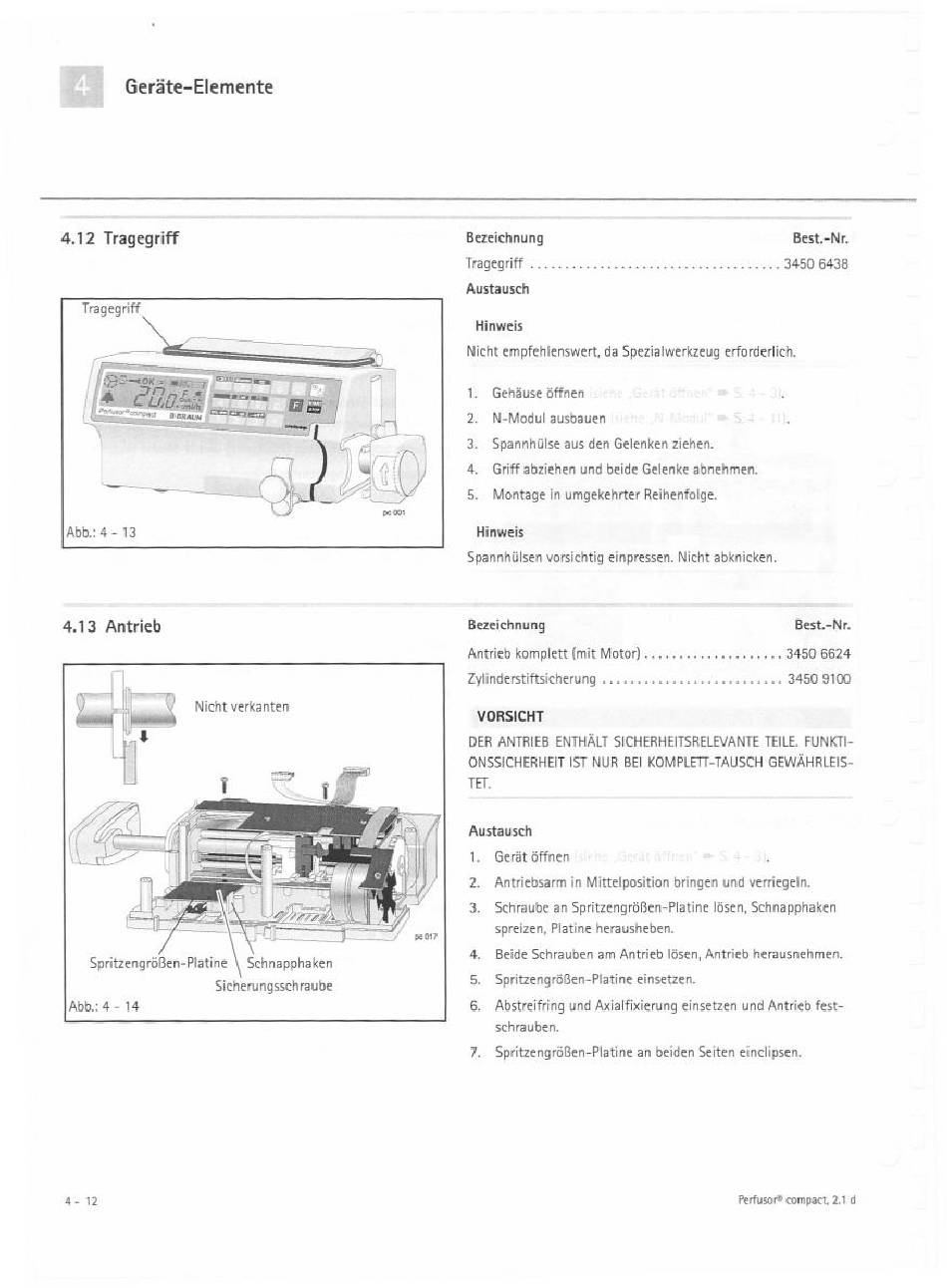

Geräte-Elemente
4.12 Tragegriff
Tagegrff
Abb:4-13
4.13 Antrieb
SpritzengråBen-Platine | Schnapphaken
Sicherungsschraube
|Abb.: 4 - 14
4-12
Bezeichnung Best.-Nr.
Tragegriff . E R z 3450 6438
Austausch
Hinweis
Nicht empfehlenswert, da Spezialwerkzeug erforderlich,
1. Gehause 6ffnen
N-Modul ausbauen
Spannhúlse aus den Gelenken ziehen.
Griff abziehen und beide Gelenke abnehmen.
Montage in umgekehrter Reihenfolge.
Hinweis
Spannhülsen vorsichtig einpressen. Nicht abknicken.
Bezeichnung Best.-Nr.
Antrieb komplett (mit Motor).
Zylinderstftsicherung .
3450 6624
3450 9100
VORSICHT
DER ANTRIEB ENTHÁLT SICHERHEITSRELEVANTE TEILE. FUNKTI-
ONSSICHERHEIT IST NUR BEI KOMPLETT-TAUSCH GEWAHRLEIS-
TE
Austausch
1. Geröt öffnen
2 . Antriebsarm in Mittelposition bringen und verriegeln.
3. Schraube an SpritzengröBen-Platine lósen, Sehnapphaken
spreizen Platine herausheben.
4. Beide Schrauben am Antrieb lósen, Antrieb herausnehmen.
SpritzengröBen-Platine einsetzen.
6 . Abstreifring und Axialfixierung einsetzen und Antrieb fest-
schrauben.
7 . SpritzengráBen-Platine an beiden Seiten einclipsen.
Perfusor® compact, 2.1 d
