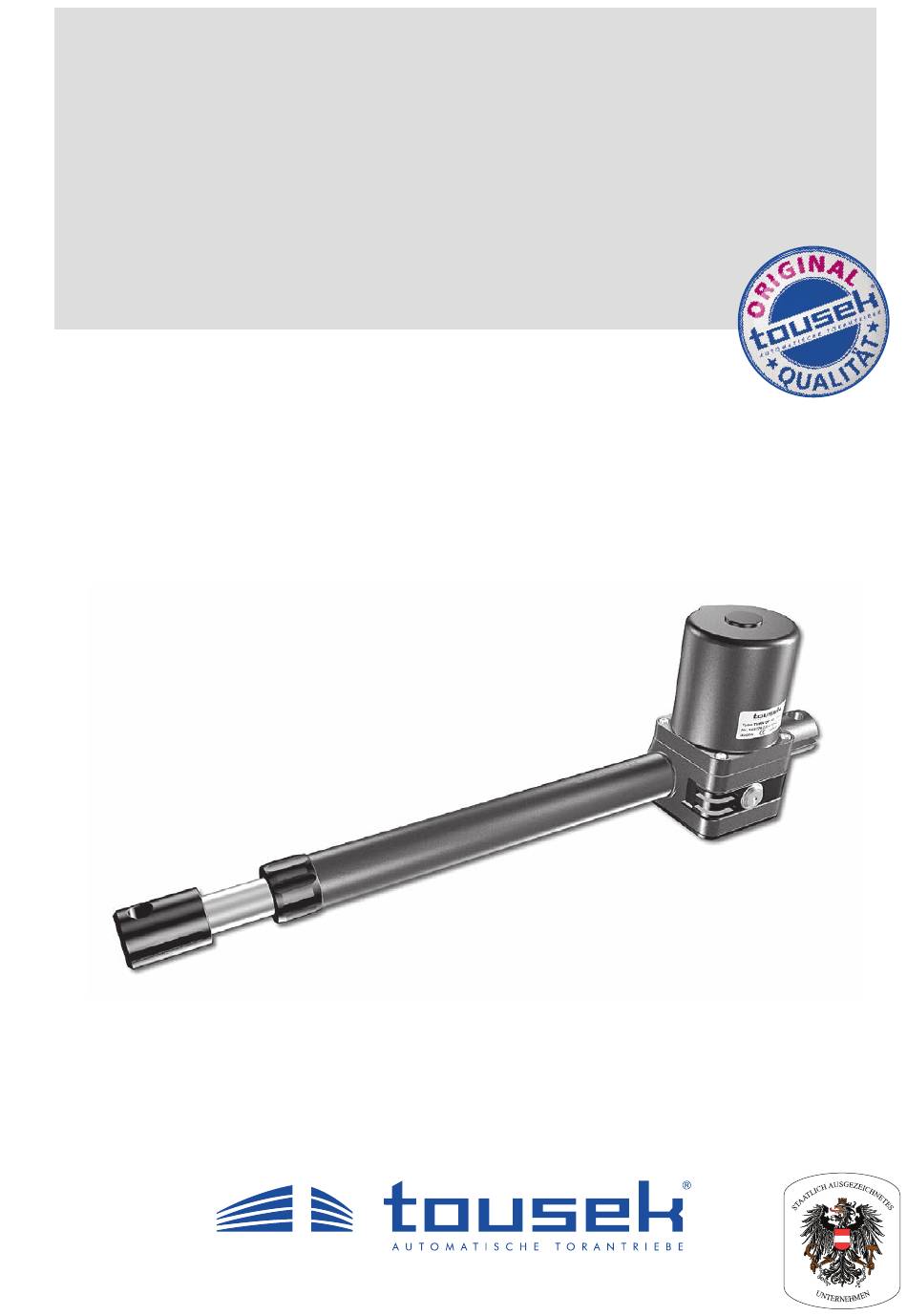

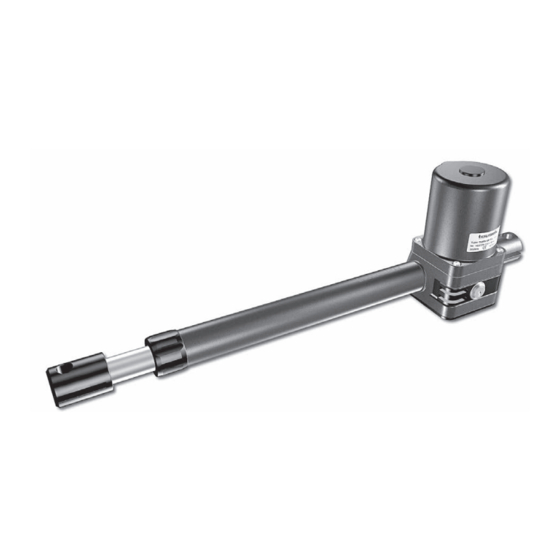

- Seite 1 Montage- und Betriebsanleitung Drehtorantrieb TURN/UP 1, TURN/UP 2...
-
Seite 2: Wartung
• Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. - Seite 3 • für den Privatbereich ca. 20 Zyklen/Tag Allgemeine Merkmale Mit dem Antrieb TOUSEK TURN/UP können einfach und rasch neue oder bereits bestehende Dreh- und Flügeltore automa- tisiert werden. Die Antriebseinheit arbeitet elektromechanisch und besteht aus einer rostfreien Schubstange mit integrierter selbsthemmender Spindel und einem leistungsstarken Einphasenmotor.
-
Seite 4: Montage
• Vor Montagebeginn ist zu kontrollieren, dass bereits bauseits vorhandene Bodenanschläge (3) die Endstellungen Tor offen / Tor geschlossen fixieren. Ist dies nicht der Fall, so sind diese auf jeden Fall anzubringen bzw. können alternativ die Tousek Kolbenstangenwegbegrenzer eingesetzt werden. Die Antriebsspindel darf NICHT komplett aus gefahren werden (ca. 5mm Restweg) ! •... - Seite 5 Flügeln ist um die Maße A,B einzuhalten, eine Nische gemäß neben stehender Abbildung herzustellen. • Die Nische muss im Motorbereich ausreichend groß ausgeführt werden, damit das Anschlusskabel nicht 80-100 geknickt wird! - 5 - tousek / DE_TURN-UP_42000607 / 12. 03. 2020...
- Seite 6 Schmierfett einzuschmieren! • Ebenso die Schubstange im ausgefahrenen Zustand gut mit WD40 einsprühen ! • Anschließend den Antrieb 2–3 mal öffnen und schließen. WD40 WD40 • Einfettung regelmäßig (lt. Wartungsangabe) durchführen - 6 - tousek / DE_TURN-UP_42000607 / 12. 03. 2020...
- Seite 7 • Endabschaltung: Der Antrieb arbeitet ohne Endschalter. Die erforderliche Laufzeit wird in der Steuerung eingestellt 2d. Demontage Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage. Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird ! - 7 - tousek / DE_TURN-UP_42000607 / 12. 03. 2020...
- Seite 8 Drehen Sie anschließend den Schlüssel um weitere 90° gegen den Uhrzeigersinn (Schlüssel steht nun senkrecht und ist abziehbar). • Danach schalten Sie die Stromversorgung wieder ein. Antrieb verriegelt Antrieb entriegelt - 8 - tousek / DE_TURN-UP_42000607 / 12. 03. 2020...
- Seite 9 - 9 - tousek / DE_TURN-UP_42000607 / 12. 03. 2020...
- Seite 10 Maßskizze Drehtorantrieb TURN UP 1, TURN UP 2 • Maße in mm (Maße in Klammer für Tousek TURN/UP2) 30 30 30 Maße und technische Änderungen vorbehalten ! - 10 - tousek / DE_TURN-UP_42000607 / 12. 03. 2020...
-
Seite 11: Eg-Konformitätserklärung
Zeit in elektronischer Form zu übermitteln. Für die Zusammenstellung der technischen Unterlagen Adresse, PLZ, Ort ist bevollmächtigt: TOUSEK Ges.m.b.H., A1230 Wien, Zetschegasse 1, Österreich Datum / Unterschrift Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut... - Seite 12 Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 Ihr Servicepartner: Fax +32/ 11/ 96 87 05 info@tousek.be Tousek Sp. z o.o. Polen PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 Fax +48/ 32/ 738 53 66 info@tousek.pl...
