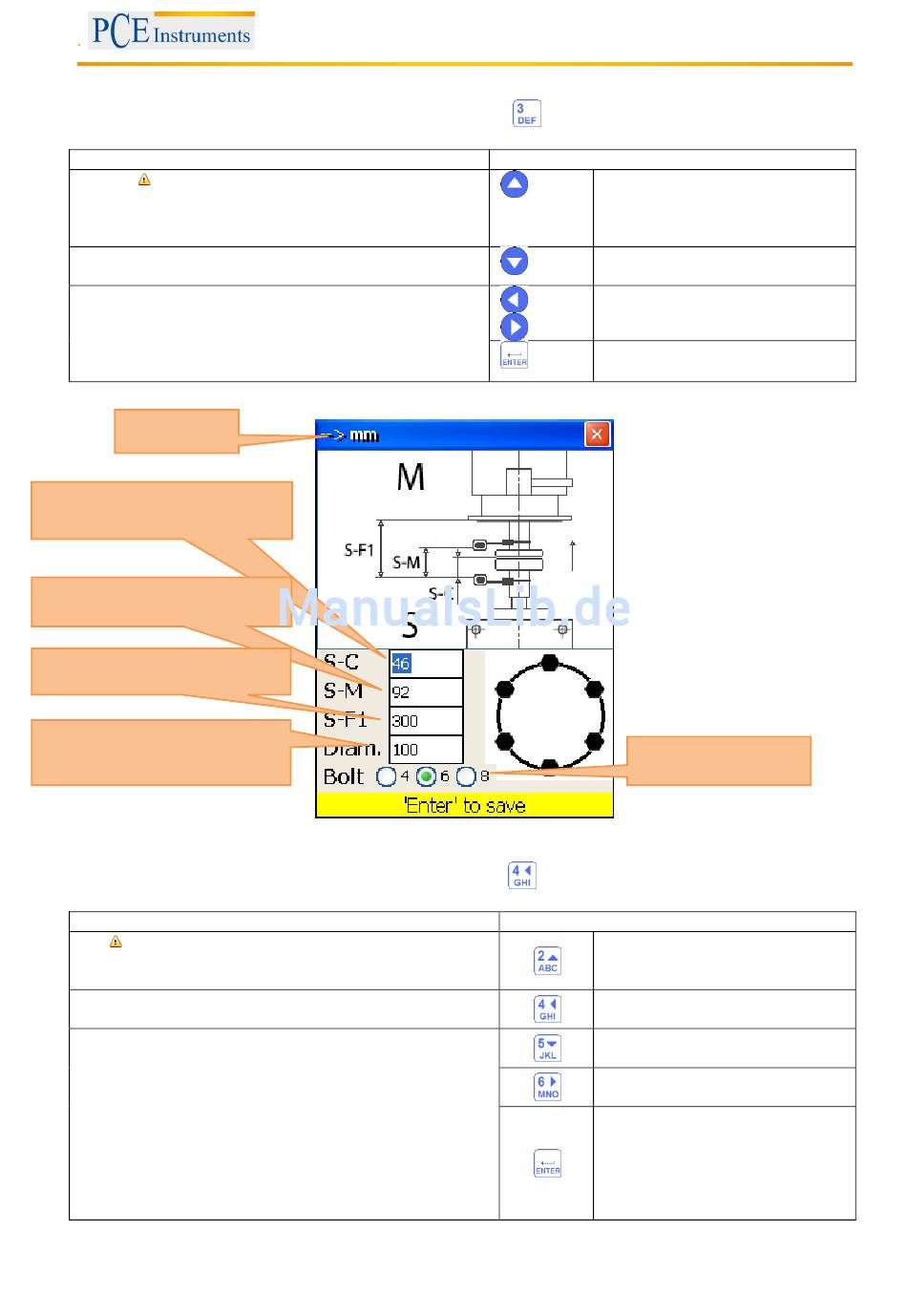

6.2.1
Maschinenabmessungen eingeben
Um die Maschinenabmessungen einzugeben, drücken Sie
Zu beachten in diesem Bildschirm
Für korrekte Messergebnisse muss
Folgendes zutreffen: S-C<S-M ≤S-F1<S-
F2
Funktionen in diesem Bildschirm
-
Strecke Sensor S - Kupplungsmitte eingeben
Strecke Sensor S – Sensor M eingeben
-
Strecke Sensor S – Maschinenkante M (F1)
-
Maßeinheit
Sensor S - Kupplungsmitte
Sensor S - Sensor M
Sensor S - Maschinen-
kante M (F1)
Entfernung der Bolzenmitten
am Flansch (Durchmesser)
6.2.2
Parameter ändern/hinzufügen
Um Parameter zu ändern oder hinzuzufügen, drücken Sie
Zu beachten in diesem Bildschirm
Benutzen Sie die „biaxial live" Funktion nur bei
stabilen Wellenpositionen, da schon kleinste
Drehungen zu Fehlern führen können
Funktionen in diesem Bildschirm
-
Manuelle Eingabe oder Benutzung der
Sensordaten
-
Auswahl zwischen 2 oder 3 Nachkommastellen
-
Auswahl zwischen Zoll und mm als Maßeinheit
-
Ausrichtung an X- und Y-Koordinaten
gleichzeitig oder nur an Y-Koordinaten
(Standard)
BETRIEBSANLEITUNG
Shortcuts in diesem Bildschirm
.
25
.
Durch die Eingabefelder nach
oben navigieren
Durch die Eingabefelder nach
unten navigieren
Unter „Bolt" die Anzahl der
Bolzen einstellen
Speichern und verlassen
Anzahl der Bolzen
Shortcuts in diesem Bildschirm
Manuelle Dateneingabe
aktivieren/deaktivieren
2 oder 3 Nachkommastellen
verwenden
Auswahl zwischen Zoll und mm
als Maßeinheit
Biaxiale Live-Ausrichtung
aktivieren/deaktivieren
Speichern und verlassen
