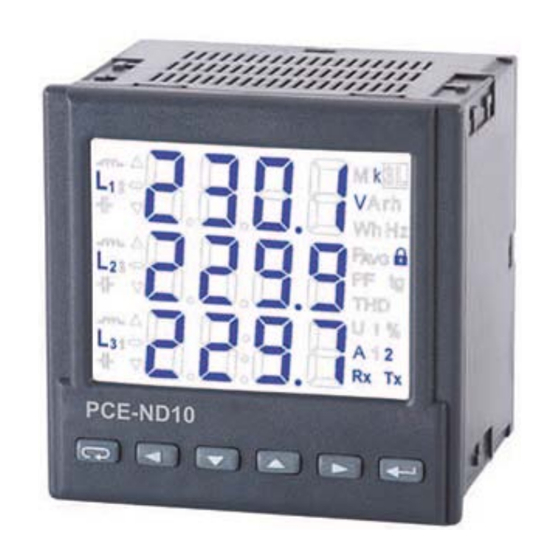

PCE Instruments TYP ND10 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

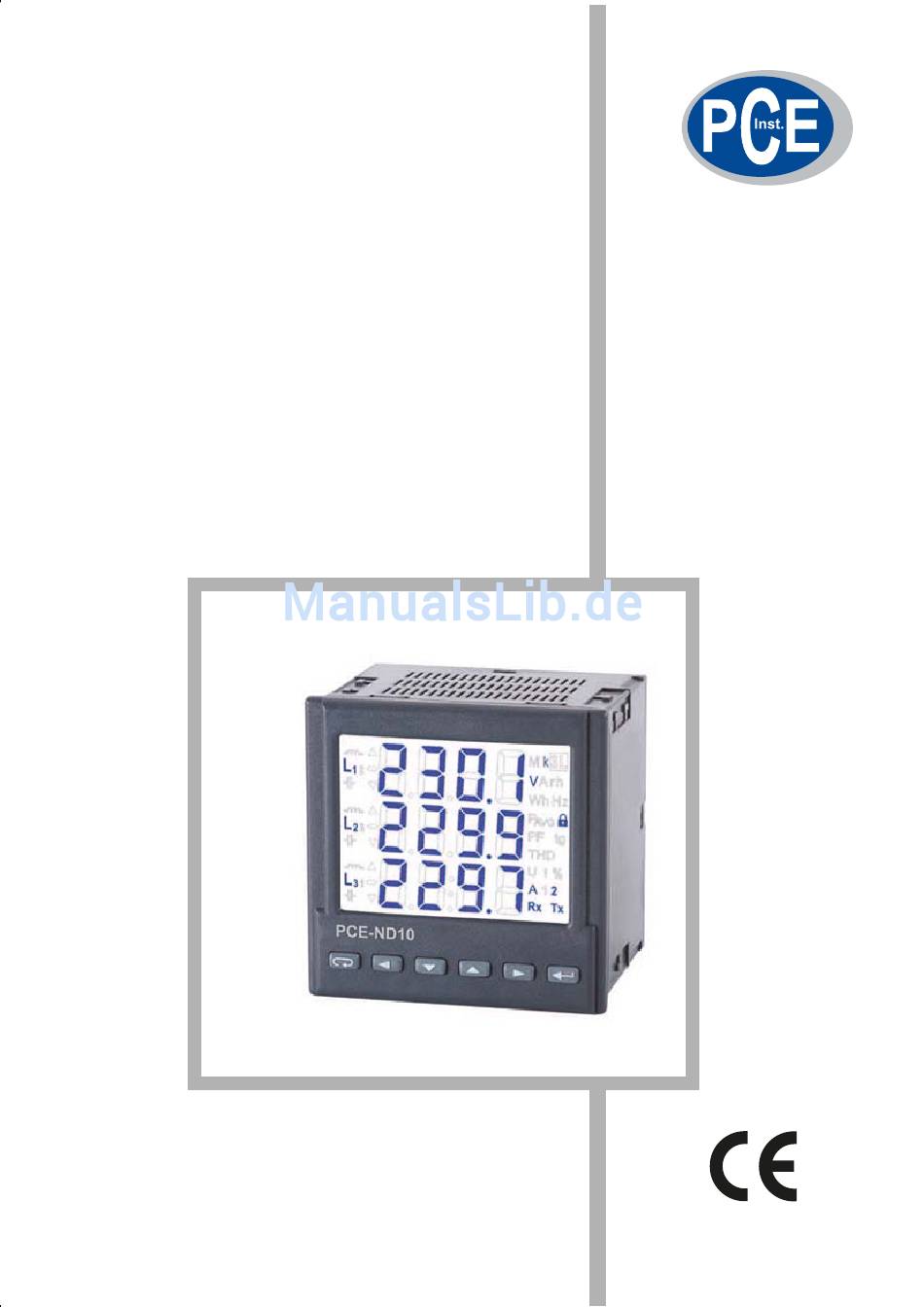

MESSGERÄT
FÜR NETZPARAMETER
TYP ND10
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments TYP ND10

Inhaltszusammenfassung für PCE Instruments TYP ND10

  • Seite 1 MESSGERÄT FÜR NETZPARAMETER TYP ND10 BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis ..............3 VERWENDUNG ..............3 LIEFERUMFANG ....3 HAUPTANFORDERUNGEN, GEBRAUCHSSICHERHEIT ................3 EINBAU ........4 BESCHREIBUNG DES MESSGERÄTS ......7 PROGRAMMIERUNG DES MESSGERÄTES ND10 ........17 AKTUALISIERUNG DER SOFTWARE ............ 18 SCHNITTSTELLE RS-485 ..............25 FEHLERCODES ............26 TECHNISCHE DATEN ............

  • Seite 3: Verwendung

    ND1 0 -0 7/ 1 Be d ie n un gsa n le itu n g 1 VERWENDUNG Das programmierbare digitale Schalttafel-Messgerät ND10 ist für Messung der Parametern von symmetrisch und unsymmetrisch belasteten Dreiphasenstromnetzen mit 4 Leitungen vorgesehen bei gleichzeitiger Anzeige der Messgrößen und digitaler Übertragung deren Werte. Das Messgerät ermöglicht Steuerung und Optimierung von Elektrogeräten, Industriesystemen und –anlagen.

  • Seite 4: Beschreibung Des Messgeräts

    ND1 0 -0 7/ 1 Be d ie n un gsa n le itu n g Spannungsversorgung von der Frontseite der Schalttafel einzuschieben. Nach Einschieben ist das Gerät mittels Klemmen zu befestigen. Abb. 1. Befestigung des Messgerätes Abb. 2. Abmessungen des Messgerätes 5 BESCHREIBUNG DES MESSGERÄTES 5.1 Stromeingänge Alle Stromeingänge sind voreinander galvanisch getrennt (innere Stromwandler).
  • Seite 5 ND1 0 -0 7/ 1 Be d ie n un gsa n le itu n g 5.3 Anschlusspläne pulse RS 485 Direkte Messung GNDI in einem Vierleiternetz 23 22 17 16 ND10 Halbdirekte Messung RS 485 pulse in einem Vierleiternetz GNDI 23 22 17 16...
  • Seite 6 ND1 0 -0 7/ 1 Be d ie n un gsa n le itu n g Indirekte Messung unter RS 485 pulse Verwendung von GNDI 3 Stromwandlern und 3 Spannungswandlern in einem Vierleiternetz 23 22 17 16 ND10 Achtung: für die Verbindung Rechner – Messgeräte ND10 (RS-485) wird geschirmtes Twisted-Pair-Kabel empfohlen.

  • Seite 7: Programmierung Des Messgerätes Nd10

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 6 PROGRAMMIERUNG DES MESSGERÄTES ND10 6.1 Frontseite Abb. 5. Frontseite Beschreibung der Frontseite: 1 – Abbruch (ESC) 12 – Symbol der Anzeige vom gemittelten Wert der 2 –...

  • Seite 8: Meldungen Nach Einschalten Der Spannung Sversorgung

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 6.2 Meldungen nach Einschalten der Spannung sversorgung Nach Einschalten der Spannungseingänge führt das Messgerät einen Test des Displays durch und zeigt den Namen des Messgerätes ND10, die Ausführung sowie die aktuelle Softwareversion an. Wobei: r n.nn die Nummer der Softwareversion oder der Sonderausführung bezeichnet.
  • Seite 9 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g , THD U , THD I Angezeigte Symbole -, kWh kVarh kVarh Zeile 1 THD I1 % THD U1 % Induktive Kapazitive Abgegeben Blindenergie Blindenergie Angezeigte Zeile 2...
  • Seite 10 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 6.4 Arbeitsmodi Einschaltung Änderung der Spannungsversorgung Anzeige der Minimal- der angezeigten oder Maximalwerte Größen oder oder Anzeige der Mittel- Modus: MESSUNG und Dreiphasenwerte Löschen Löschen des Maximalwertes des Minimalwertes...

  • Seite 11: Parametereinstellungen

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 6.5 Parametereinstellungen Für die Konfiguration von Messgeräten ND10 wird kostenlose Software LPCon von der Webseite www.pce-instruments.com/deutsch verwendet. Abb. 8. Setup-Menü Zum Auswahl vom Programmierungsmodus ist die Taste zu drücken und für ca.

  • Seite 12: Einstellen Der Parameter Von Ausgängen

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g Hinterleuchtung diSP oFF,1…60, off – aus, on – ein, 1..60 – Zeit der der Anzeige Hinteleuchtung in Sekunden nach Tastendruck Zurücksetzen En_0 no, EnP, no –...
  • Seite 13 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g nach Tafel 6 ) Alarmtyp A1_t, n-on, n-oFF, Abb. 9. n-on A2_t on,oFF, H-on, H-oFF Unterer Wert des A1oF, -144,0… in % des Nennwertes der 99,0 Eingangsbereichs A2oF...
  • Seite 14 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g Faktor der Wirkleistung der Phase L2 Faktor tgϕ der Phase L2 Spannung der Phase L3 Un [V] * Strom in der Phaseneitung L3 In [A] * Wirkleistung der Phase L3 Un x In x cos(0°) [W] * Blindleistung der Phase L3...
  • Seite 15 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g Sonstige Alarmtypen: − H-on – immer ein; − H-oFF – immer aus. − Beispiel Nr. 1 der Alarmeinstellung: Alarmtyp n-on für die überwachte Größe P – der Wirkleistung von drei Phasen einstellen, Ausführung 5 A;...

  • Seite 16: Einstellung Von Datum Und Uhrzeit

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g aufgenommene In der Abbildung 10 wird ein bestellte Leistung Beispiel der Verwendung des Leistung Parameters genutzter Wirkleistung für Alarmeinschaltung dargestellt. Verzögerung für Sekunden eingestellt (A1dt). Im berechneten Beispiel für verbleibende Zeit...

  • Seite 17: Softwareaktualisierung

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 7 Softwareaktualisierung Im Messgerät ND10 (in der Ausführung mit Digitalausgang) wurde eine Funktion implementiert, die es ermöglicht, die Software vom PC mittels LPCon-Software zu aktualisieren. Die kostenlose Software LPCon als auch Aktualisierungsdateien stehen auf der Webseite www.pce-instruments.com/deutsch zur Verfügung.

  • Seite 18: Schnittstelle Rs-485

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 8 SCHNITTSTELLE RS-485 Parameter-Zusammenstellung der seriellen Schnittstelle des Messgeräts ND10: • Identifikator 0xCB • Adresse des Messgerätes 1..247 • Übertragungsrate 4.8, 9.6, 19.2, 38.4 kbit/s, •...
  • Seite 19 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 15 Minuten, 2 – Messung synchronisiert mit einer Uhr alle 30 Minuten, 3 – Messung synchronisiert mit einer Uhr alle 60 Minuten, 4006 reserviert Art von Speichern vom Minimal- und 4007 Maximalwert: 0 –...
  • Seite 20 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 4028 0..900 s Alarm-Wiedereinschaltsperre 2 4029 5000…20000 Anzahl Impulse für den Impulseingang 5000 4030 1..247 Netzadresse MODBUS Übertragungsmodus: 0->8n2, 1->8e1, 2->8o1, 4031 0..3 3->8n1 Übertragungsrate: 0->4800, 1->9600 4032 0..3...
  • Seite 21 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g Bit 14 – „1” – keine ohne fehlerhafte Bit 6 – „1” – Frequenz für Berechnung von THD Kalibrierung ausserhalb Bereiche: − 48 – 52 für die Frequenz von 50 Hz, −...

  • Seite 22: Beschreibung

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g Registe Register Oper radress adresse ation Beschreibung Einheit 16 Bit 32 Bit 7000 7500 Spannung der Phase L1 7002 7501 Strom der Phase L1 7004 7502 Wirkleistung der Phase L1...
  • Seite 23 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g Überläufe des Registers 7549, zurückgesetzt nach Überschreiten von 99999999,9 kWh) Aufgenommene Dreiphasenwirkenergie (Zähler bis 7098 7549 99999,9 kWh) Abgegebene Dreiphasenwirkenergie (Anzahl der 7100 7550 Überläufe des Registers 7551, zurückgesetzt nach 100 MWh Überschreiten von 99999999,9 kWh)
  • Seite 24 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 7180 7590 Scheinleistung L2 min 7182 7591 Scheinleistung L2 max 7184 7592 Scheinleistung L3 min 7186 7593 Scheinleistung L3 max 7188 7594 Leistungsfaktor (PF) der Phase L1 min 7190 7595 Leistungsfaktor (PF) der Phase L1 max...

  • Seite 25: Fehlercodes

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 7282 7641 Harmonische I2 / THD I2 max A / % 7284 7642 Harmonische I3 / THD I3 min A / % 7286 7643 Harmonische I3 / THD I3 max A / % 7288...

  • Seite 26: Technische Daten

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g ____ – obere Überschreitung. Der gemessene Wert ist größer als der obere Messbereich von Werten oder Messfehler. 10 TECHNISCHE DATEN Messbereiche und zulässige Grundfehler Tafel 11 Messgröße Anzeigebereich *...

  • Seite 27: Serielle Schnittstelle /Option

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 0...100% 0...100 % • • • ± 5 % Ber. *Abhängig von eingestellter Übersetzung tr_U (Übersetzung für Spannungswandler: 0,1 .. 4000,0) und tr_I (Übersetzung für Stromwandler: 1 .. 10000) w.m - Fehler in Bezug auf den gemessenen Wert Ber.
  • Seite 28 ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g -20..23..+55 °C - Umgebungstemperatur -30..+70 °C - Lagertemperatur - Feuchtigkeit 25 ... 95 % (Kondensation unzulässig) - zulässiger Scheitelfaktor: - Stromstärken - Spannungen externes Magnetfeld 0...40...400 A/m –...

  • Seite 29: Ausführungscode

    ND1 0 -0 7/ 1 Be d ie nu n gsa n le itu n g 11 AUSFÜHRUNGSCODE Ausführungscode des Messgerätes für Netzparameter ND10. Tafel 12 MESSGERÄT FÜR NETZPARAMETER ND10- X XX X X Eingangsstrom I 1A ( X/1 ) 5A ( X/5 ) Eingangsphasen-/Eingangszwischenphasenspannung U 3x 57.7 / 100 V...
  • Seite 30 ND 10-07/1...
