5.3

Kalibrierung

Die Kalibrierung wird durchgeführt, um die Genauigkeit des Gerätes zu überprüfen und ggf. zu

korrigieren. Hierzu sind auf einer dafür vorgesehenen Kalibriereinheit 16 Prüfvorgänge

durchzuführen.

Nach dem 16. Prüfvorgang drücken Sie „Enter" zum Bestätigen. Der ermittelte Wert wird

angezeigt.

Weicht der gemessene Wert des Gerätes zu stark von dem der Kalibriereinheit ab, sehen Sie

unter Punkt 11 Anhang 1 - Fehlerbehebung nach.

5.4

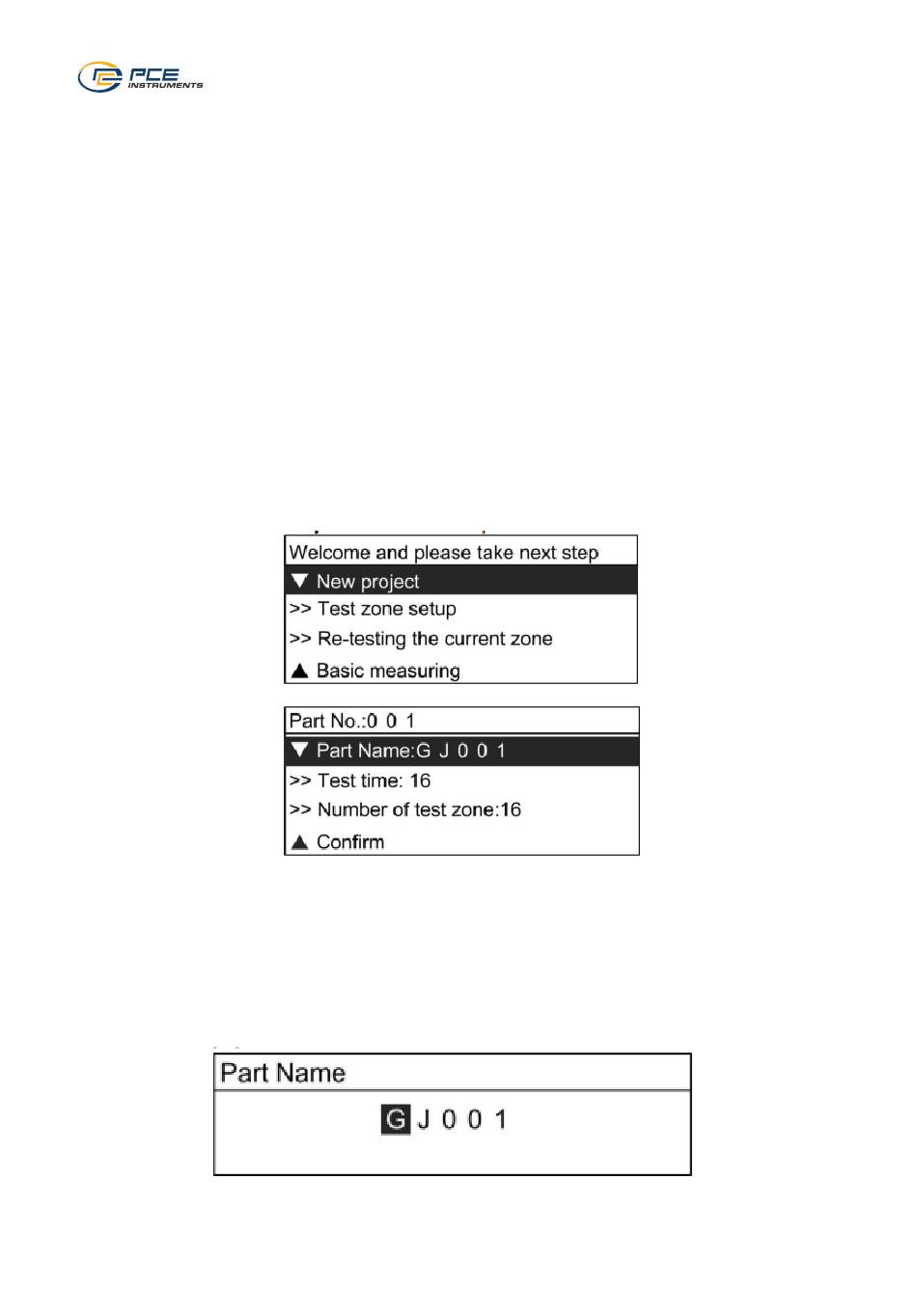

Wählen Sie mit der Pfeiltaste abwärts "New project" aus und bestätigen Sie die Auswahl mit

„Enter".

Eine neue Prüfreihe wird erzeugt.

Die Standardeinstellungen für die neue Prüfreihe sehen aus wie nachfolgend beschrieben:

Bauteilname wie G J X X X, z. B. G J 0 0 1

Anzahl der Prüfungen wie xx, z. B. 16

Anzahl der Prüfbereiche wie xx, z. B. 16

5.5

Wählen Sie im Menüpunkt „New part" (neues Bauteil) mit den Pfeiltasten den Unterpunkt „Part

Name" aus und bestätigen Sie mit „Enter", um den Namen einzugeben. Stellen Sie jede einzelne

Ziffer mit der Pfeiltaste aufwärts ein. Für jede Ziffer bestehen 36 verschiedene Möglichkeiten, von

0 – 9 und von A – Z.

Mit der Pfeiltaste abwärts wählen Sie jeweils die nächste Ziffer an.
