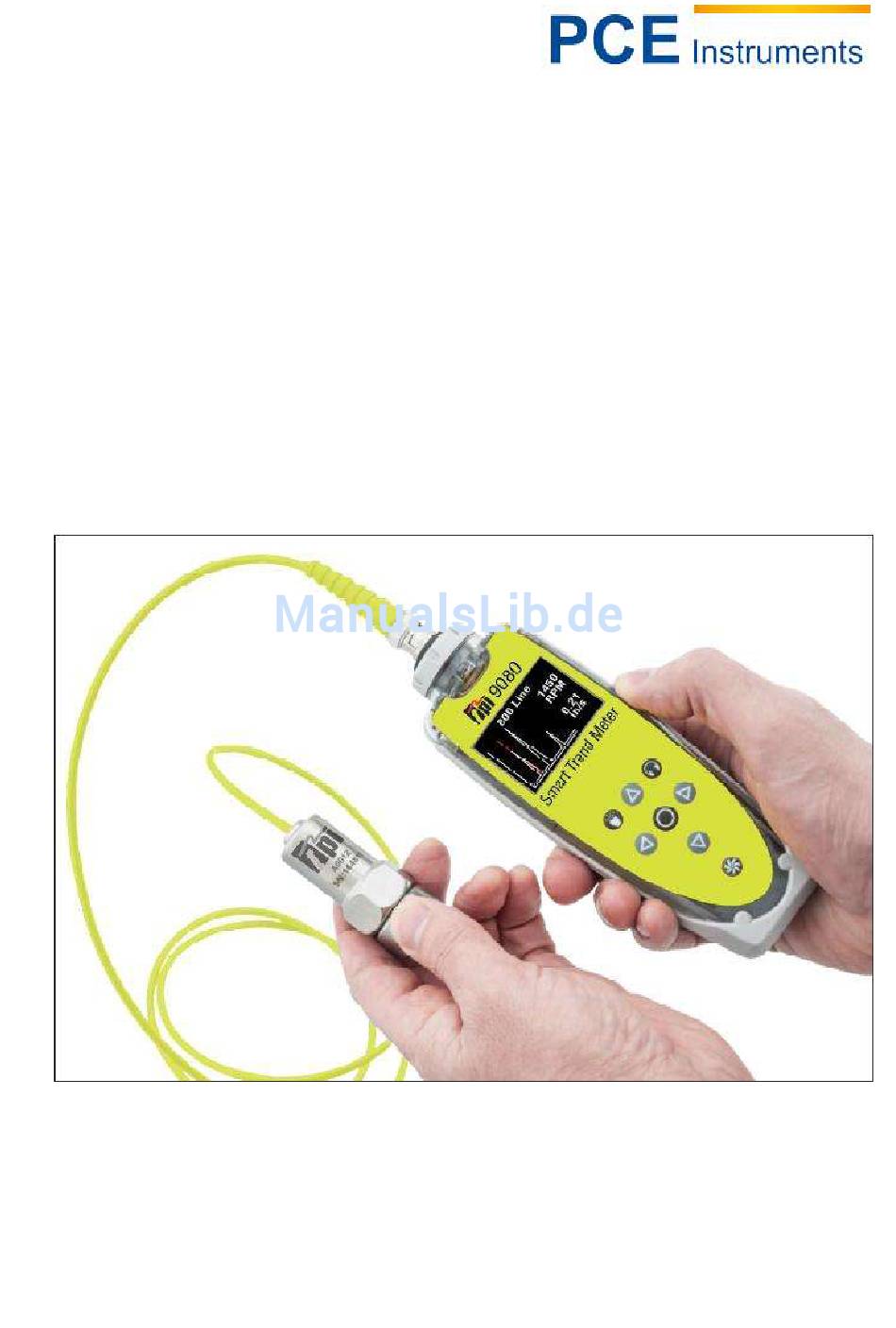

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung Schock-Analysator TPI 9080 Version 1.1 08.10.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Technische Spezifikationen ................... 4 Lieferumfang ......................4 Gerätebeschreibung ....................5 Einschalten des Gerätes ......................5 Batterien ............................ 5 Service ............................5 Bedienung ........................ 6 Befestigung des Sensors ......................6 Eine Messung durchführen ..................... 6 6.2.1 Vibrationsmesswerte ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines KEYWORD von PCE Instruments entschieden haben. An dieser Stelle steht die Einleitung. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 4: Technische Spezifikationen
Diagnosebänder (Vibrationsanalyse) Unwucht 1x RPM Fehlausrichtung 2 x RPM Lockerheit 3 x RPM Lieferumfang 1 x Vibrationsmessgerät TPI 9080 1 x Kabelgebundener Sensor 1 x Magnetadapter für den Sensor 1 x Messspitze für den Sensor 1 x Stroboskop 2 x AA 1,5 V Batterien... -
Seite 5: Gerätebeschreibung
Minute ohne Benutzung automatisch aus. (Die Zeitspanne lässt bis auf 60 Minuten mittels Setup Wizard erhöhen) Batterien Das TPI 9080 benötigt zwei AA 1.5 V Batterien. Diese lassen sich austauschen in dem das Batteriefach, durch Aufdrehen der 6 Schrauben die die Abdeckung halten, geöffnet wird. Service Das TPI 9080 enthält keine vom Nutzer wartungsfähigen Teile. -
Seite 6: Bedienung
BETRIEBSANLEITUNG Bedienung Befestigung des Sensors Das TPI 9080 wird mit einem kabelgebundenen Sensor geliefert, dieser wird mittels BNC-Koaxial- Stecker mit dem Messgerät verbunden. Die nominelle Empfindlichkeit des Sensors beträgt 100mV/g dies auch Standardeinstellung des Messgerätes bezüglich Sensor Empfindlichkeit. Das TPI 9080 akzeptiert ebenfalls jeden anderen IEPE Beschleunigungsmesser und lässt sich in... -
Seite 7: Vibrationsmesswerte
BETRIEBSANLEITUNG 6.2.1 Vibrationsmesswerte Nach einer Messung erscheinen drei Werte auf dem Bildschirm (siehe Beispielbild oben). Die Werte sind alle farbkodiert um ihren Alarmstatus anzuzeigen. Die drei angezeigten Werte sind: - ISO wert (Beschleunigung in mm/Sekunde oder inch/Sekunde) - Lagergeräusch in BDU (Bearing Damage Units/ Halterung Schaden Einheit) - Total g (Beschleunigung) ISO Wert (mm/s oder in/s) Der ISO Wert ist die große Nummer die im oberen Bereich des Displays zu sehen ist. -
Seite 8: Vibrationsanalyse
BETRIEBSANLEITUNG Lagergeräusch (BDU) Links unterhalb des ISO Wertes ist der Wert des Lagergeräuschs (Hochfrequenzvibration) in Bearing Damage Units (BDU), wobei 100 BDU 1g RMS (Durchschnitt) Vibration oberhalb von 1kHz entspricht. Dies ist ein Maß für den Verschleißgrad des Lagers, je hoher die Zahl desto stärker der Verschleiß. Es wird allgemein angenommen, dass 1g an hochfrequenter Vibration (100 BDU) einem relativ hohen Grad an Lagergeräuschen entspricht und kann daher als Indikator für eine beschädigte Halterung betrachtet werden. -
Seite 9: Frequenzspektrum
BETRIEBSANLEITUNG Die Frequenzbereiche der Vibrationsanalyse Bänder basieren auf die folgenden Vielfache der Laufgeschwindigkeit der Maschine: 1x = Unwucht: Der Grad an Vibration im Frequenzband basierend auf der Laufgeschwindigkeit wird üblicherweise zur Interpretation wie gut die Maschine ausgewuchtet ist genutzt. Ein hoher Grad an Vibration ist in der Regel ein Indiz dafür dass die Maschine eine hohe Unwucht hat. -
Seite 10: Live Update Modus
BETRIEBSANLEITUNG 6.2.4 Live Update Modus Es ist möglich das Messgerät in Abständen von ungefähr einer Sekunde kontinuierlich messen zu lassen. Der Live Update Modus wird über das „Configuration“ Menü aktiviert. Dieses erreichen Sie indem Sie die Kreistaste ( ) 2 Sekunden lang drücken. Es ist möglich den Live Update Modus im Standard Messmodus, in den Vibrationsanalyse Bändern oder im 100 Intervall Frequenzspektrum zu nutzen. -
Seite 11: Manuelles Setup („Manual Setup")
BETRIEBSANLEITUNG Die Auswahl des Maschinentyps und -größe führt dazu, dass die ISO Grenzwerte automatisch dementsprechend gesetzt. Selbiges geschieht durch die Auswahl des Befestigungstypes („Mounting Type“ mit den Optionen flexibel („flexible“) und starr („rigid“)). Zur Einschätzung des Befestigungstypes ist zu sagen, dass eine Maschine wenn Sie nicht an einen Betonboden festgeschraubt ist,... -
Seite 12: Geräteeinstellungen („Device Settings")
BETRIEBSANLEITUNG Geräteeinstellungen („Device Settings“) 6.3.3 Es gibt drei Seiten an Geräteeinstellungen („ Device Settings“ – „Dev. Settings 3“). Um durch diese zu navigieren benutzen Sie die Auf- (˄) und Abwärts (˅) Tasten. Die Auswahl eines Menüpunktes erfolgt über die Kreistaste ( Unter „Auto Off Time“... -
Seite 13: Anlagenverwaltung
BETRIEBSANLEITUNG Außerdem können Sie unter „Velocity Type“ entscheiden ob sie den Durchschnittswert (“RMS“) oder den Spitzenwert („Peak“) messen bzw. sehen wollen. Unter „Information“ finden Sie allgemeine Informationen zum Messgerät. Anlagenverwaltung Drücken des Verwaltungsknopfes (Ventilator Symbol unterhalb des Abwärtsknopfes) öffnet das Maschinen („Machines“) Menü. Maschinen haben Benutzerdefinierte Namen mit bis zu 16 Zeichen Navigieren durch die Liste geschieht mittels Auf- und... -
Seite 14: Vib-Trend - Trending Software
BETRIEBSANLEITUNG Vib-Trend – Trending Software Vib-Trend ist eine PC-basierte Software die es dem Nutzer erlaubt Verläufe von Vibrationsmessungen die mit dem TIP 9080 gemacht wurden zu betrachten. Das lässt dann auf den Zustand der bemessenen Maschine rückschließen. Eine begrenzte Software die maximal 10 Maschinen mit jeweils 10 Messpunkten verwalten kann, bekommen Sie kostenlos auf der Homepage von TPI Für eine Vollversion kontaktieren Sie uns oder die Firma TPI. -
Seite 15: Optionales Zubehör
Sie aufpassen nicht in Berührung mit sich bewegenden Bauteile zu geraten. A9080 Bluetooth Kopfhörer/Headset Das Drücken der Kopfhörertaste (oben rechts) erlaubt es das TPI 9080 kabellos mit optional erhältlichen Bluetooth Kopfhörern zu verbinden. Dies ermöglicht die akustische Überwachung von Lagergeräuschen. -
Seite 16: 10 Entsorgung
BETRIEBSANLEITUNG 10 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
