Eingabe der Abmessungen
Um mit dem PCE-TU 3 genaue Messwerte zu erhalten, müssen zunächst die Abstände zwischen den

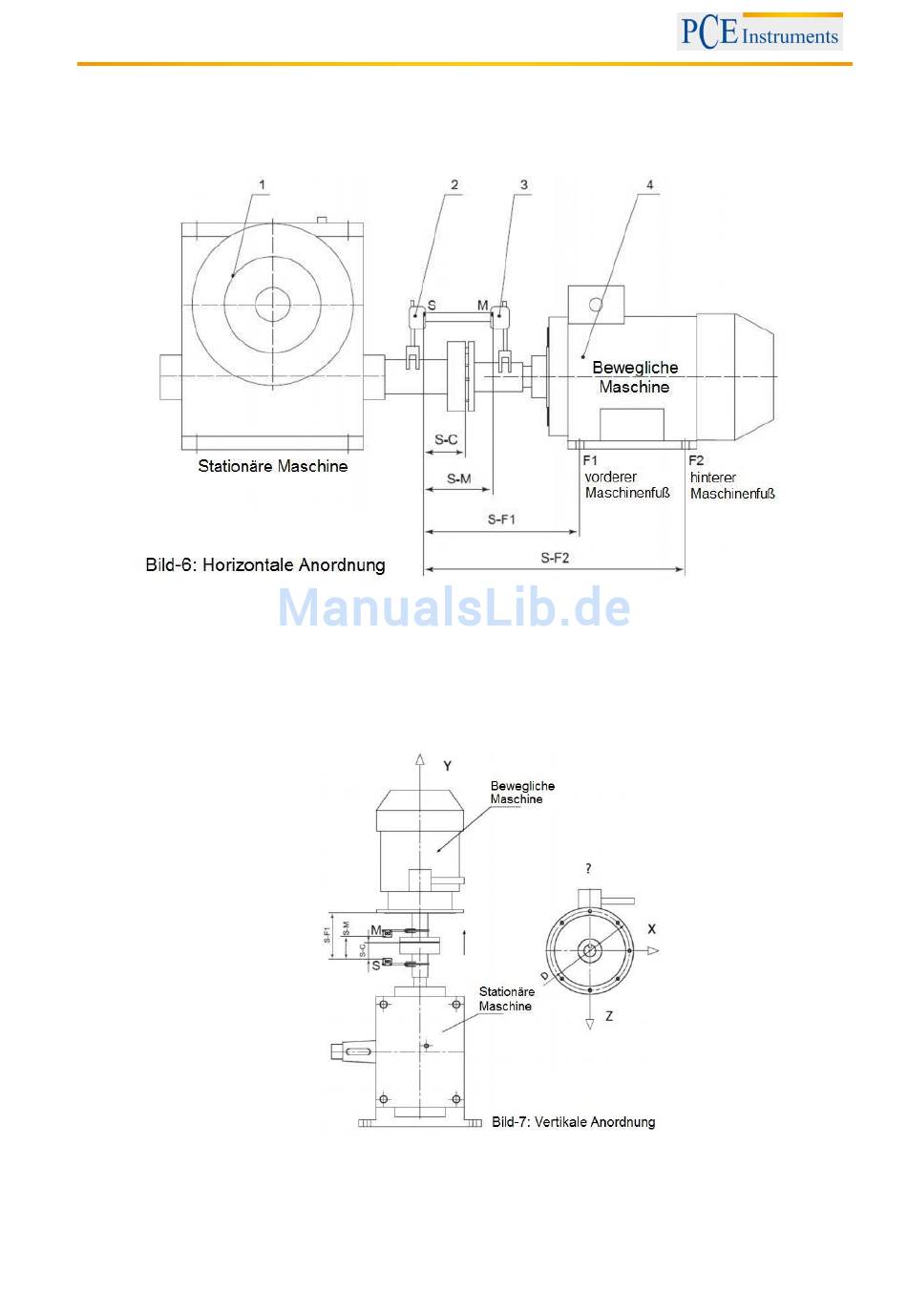

Sensoren, der Kupplung und den Maschinenfüßen eingegeben werden. Bild-6 und Bild-7 zeigen die
benötigten Abmessungen jeweils für horizontal bzw. vertikal montierte Maschinen.
S-M:
Abstand zwischen den Messsensoren
S-C:
Abstand zwischen Sensor S und Mitte der Kupplung
S-F1:
Abstand zwischen Sensor S und Maschinenfuß F1
S-F2:
Abstand zwischen Sensor S und Maschinenfuß F2 (muss größer sein als S-F1).
Wenn die Maschine drei Fuß-Paare hat, kann dieser Wert nach der Messung geändert
werden und nach einer erneuten Messung erhalten Sie die Korrekturwerte für das dritte
Fuß-Paar.
S-M:
Abstand zwischen den Messsensoren
S-C:
Abstand zwischen Sensor S und Mitte der Kupplung
S-F1:
Abstand zwischen Sensor S und Ausrichtungsebene (F1)
