Grobe Ausrichtung
Die grobe Ausrichtungsmethode sollte nur verwendet werden, wenn die Achsausrichtung der Maschinen
so schlecht ist, dass die Laserstrahlen während der Drehung der Welle den Empfänger nicht mehr
treffen. In diesem Fall ist zunächst eine grobe Ausrichtung notwendig.

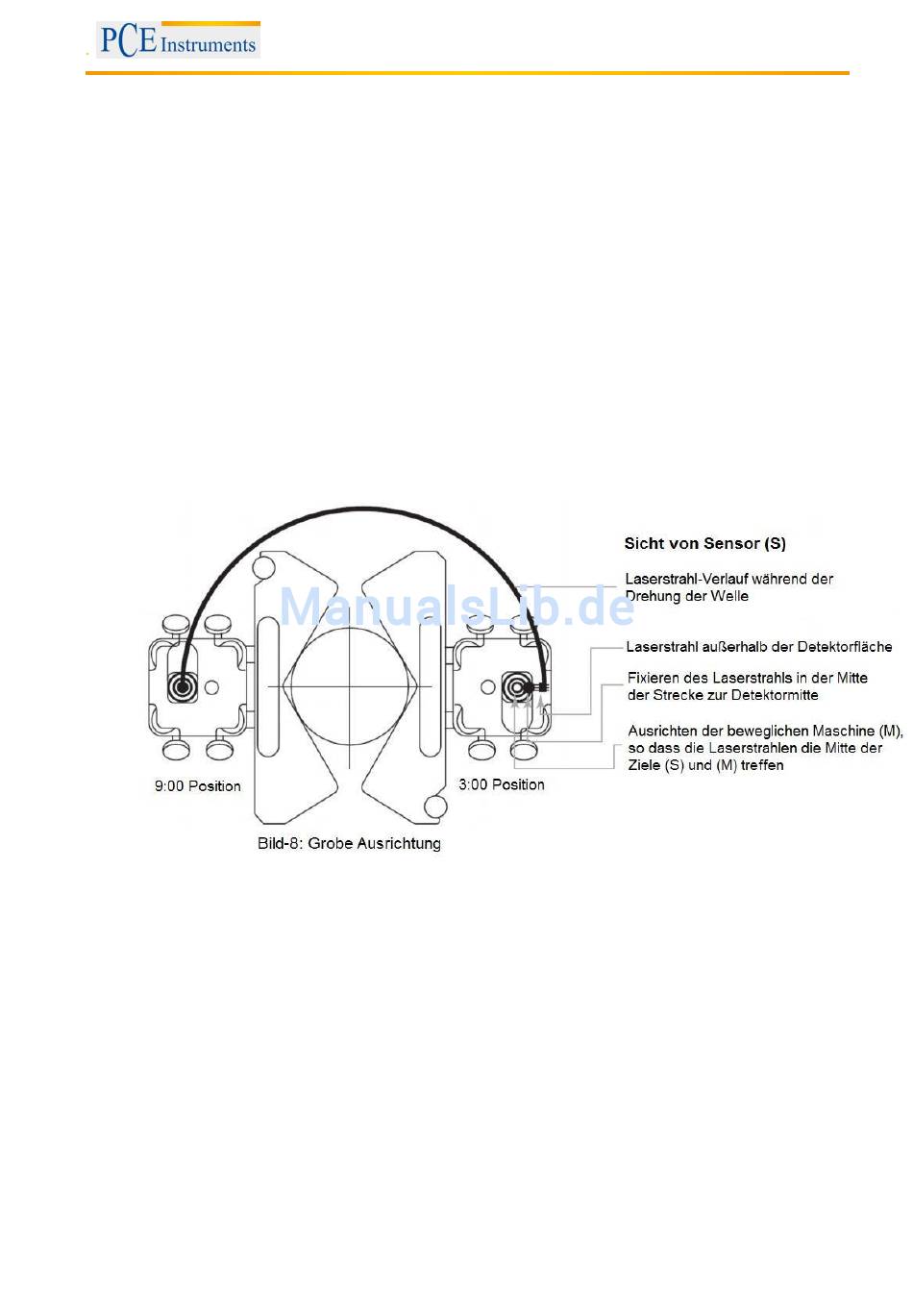

Grobe Ausrichtung (Variante 1), (Bild-8):
Drehen Sie die Welle mit den Messsensoren in die 9-Uhr-Position. Zielen Sie mit den Lasern auf
die Mitte der geschlossenen Detektor-Öffnung.
Drehen Sie die Welle mit den Messsensoren auf die 3-Uhr-Position.
Überprüfen Sie, wo der Laserstrahl auftrifft und benutzen Sie anschließend die Justierschrauben,
um den Laserstrahl in der Mitte der Strecke zur Detektormitte zu fixieren (Bild-8).
Richten Sie nun die bewegliche Maschine so aus, dass der Laserstrahl die Ziele (S) und (M)
mittig trifft
Fahren Sie mit dem regulären Messablauf fort.
