- Seite 1 Bedienungsanleitung User Manual PCE-TDS 100 H/HS HVAC Messgerät | Ultrasonic Flow Meter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, , 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung / last change: 16 November 2016 V 1.3...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Sicherheitsinformationen Spezifikationen Technische Spezifikationen Lieferumfang Optionales Zubehör Systembeschreibung Gerät Funktionstasten Vorbereitung Interne Batterie Einschalten Menüfenster Betrieb Messprinzip Parameterkonfiguration Sensoren Datenlogger Kalibrierung Instandhaltung Fehlersuche/-behebung Garantie Entsorgung © PCE Instruments... - Seite 3 Safety notes Specifications Technical specifications Delivery contents Optional accessories System description Device Function keys Getting started Internal battery Power on Menu windows Operation Principle of measurement Configuration of parameters Sensors Data logger Calibration Maintenance Troubleshooting Warranty Disposal © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Vielen Dank, dass Sie sich für den Kauf eines Durchflussmessgerätes von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 5: Spezifikationen
USB (für Online Messung und Auslesen des internen Speichers) Schutzart IP 52 3 x AA NiMH Akkus / 2100 mAh (bei voller Ladung 12 h Laufzeit) Spannungsversorgung 100 … 240 V AC 50/60 Hz Abmessungen 214 x 104 x 40 mm Gewicht 450 g © PCE Instruments... -
Seite 6: Lieferumfang
Sensor Typ M1 (lose) TDS-HS Sensor Typ HS (auf Schiene) TDS-HM Sensor Typ HM (auf Schiene) TT-GEL Ultraschall Kontaktgel Sensorkabel PCE-TDS 100 Series Sensorkabelset 2 x 5 m PCE-TDS-SW Datenkabel + Datenübertragungssoftware CAL-PCE-TDS-ISO ISO Kalibrierzertifikat CAL-PCE-TDS-DAkkS DAkkS Kalibrierzertifikat © PCE Instruments... -
Seite 7: Systembeschreibung

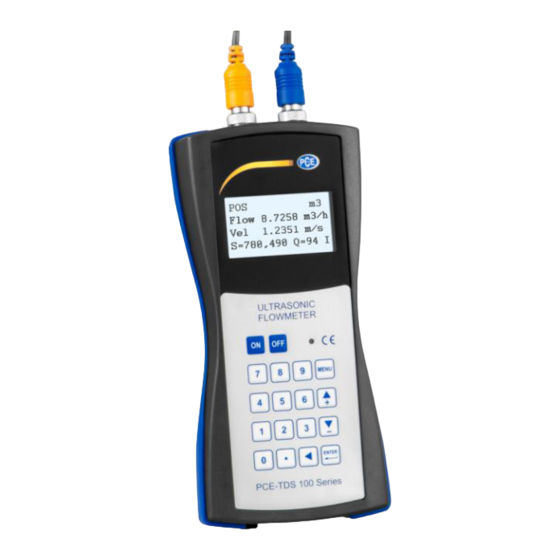

Systembeschreibung Gerät Oberseite Vorderseite Unterseite Sensoranschluss (vorderer Sensor) Sensoranschluss (hinterer Sensor) Display LED-Ladekontrollleuchte Folientastatur Akku-Ladebuchse USB-Schnittstelle © PCE Instruments... - Seite 8 Kabel 5 m (2 x) Stecker orange Stecker blau Steckernetzteil mit Adapter © PCE Instruments...
-
Seite 9: Funktionstasten
Wenn der Akku vollgeladen ist, hat er eine Spannung von ca. 4,25 Volt. Die Spannung wird auch im Fenster M07 angezeigt. Der Akku ist fast leer, wenn die Spannung unter 3 Volt fällt. Das Gerät zeigt Ihnen auch die Restlaufzeit des Akkus an. Der Wert der Restlaufzeit sollte nur als grobe Information verstanden werden. © PCE Instruments... -
Seite 10: Einschalten
Zu (2): In einem Fenster mit Optionsauswahl sollten Sie immer zuerst die ENTER-Taste drücken und dann mit der Auf- oder Ab-Taste eine Auswahl treffen, bzw. mit den Zifferntasten, wenn es sich um Zahlen handelt. Die Auswahl ist dann mit der ENTER-Taste zu bestätigen. © PCE Instruments... -
Seite 11: Betrieb
Der Schall geht schräg durch das Rohr bzw. durch die Flüssigkeit im Rohr. Die richtige Auswahl der Methode hängt vom Rohr und von der Beschaffenheit des Mediums ab. Hinterer Sensor Fließrichtung Vorderer Sensor Abstand Die genaue Beschreibung zur Positionierung der Sensoren und der Auswahl der Messmethode finden Sie ab Punkt 5.3 Sensoren. © PCE Instruments... -
Seite 12: Parameterkonfiguration
Standard-Flüssigkeit handelt Eingabe der Viskosität der Flüssigkeit (nur notwendig, wenn keine Standard-Flüssigkeit) Auswahl der Sensoren, hier gibt es eine Auswahl von 16 Typen: 1. Plug-in Type A 2. Clamp-on TM-1 3. User Type 4. Standard-B © PCE Instruments... - Seite 13 Verfügung; bei „0“ ist die Dämpfung ausgeschaltet Mindestwerteinstellung Nullpunkteinstellung; stellen Sie sicher, dass sich keine Flüssigkeit in der Rohrleitung bewegt Löschen Ihres Nullpunktes, Zurücksetzen auf vom Werk eingestellten Nullpunkt Manuelles Einstellen einer Strömung (Offset-Wert), dieser Wert sollte unter normalen Umständen „0“ sein © PCE Instruments...
- Seite 14 Schallübertragungsgeschwindigkeit besteht, sollten Sie alle Parameter und die Sensorinstallation überprüfen Anzeige der Gesamtlaufzeit und des Laufzeitunterschiedes Anzeige der Reynolds-Zahl und des Leitungsfaktors, die das Gerät verwendet Auslesen der 64 erfassten Daten (Ein- und Ausschaltdatum und Zeit, in der © PCE Instruments...
-
Seite 15: Sensoren
Um Ungenauigkeiten durch Turbulenzen in der Flüssigkeit zu vermeiden, sollte vor und hinter der Messstelle eine gerade Beruhigungsstrecke bedacht werden. Generell sagt man, dass vor der Messstelle die Länge mindestens 10 x den Rohrdurchmesser betragen sollte und hinter der Messstelle 5 x den Rohrdurchmesser. © PCE Instruments... - Seite 16 (4) Wenn sich eine Verschmutzung nicht beseitigen lässt, sollte deren Dicke als Teil der Auskleidung der Rohrleitung betrachtet werden. (5) Zwischen den Sensoren und der Rohroberfläche darf kein Luftspalt sein. Bringen Sie die Sensoren mit genügend Kontaktgel an. © PCE Instruments...
- Seite 17 Die V-Methode ist die am weitesten verbreitete Methode für den alltäglichen Gebrauch. Sie ist ideal für Rohrinnendurchmesser von 20 bis 300 Millimeter. Sie wird auch als reflektierende Methode bezeichnet. Sicht von oben auf die Rohrleitung Vorderer Sensor (am Einlauf) Sensorabstand Hinterer Sensor (am Auslauf) Fließrichtung © PCE Instruments...
- Seite 18 Sicht von oben auf die Rohrleitung Vorderer Sensor Abstand Fließrichtung Hinterer Sensor W-Methode Die W-Methode eignet sich für Messungen an Kunststoffrohren von 10 bis 100 Millimeter. Sicht von oben auf die Rohrleitung Vorderer Sensor Sensorabstand Hinterer Sensor Fließrichtung © PCE Instruments...
-
Seite 19: Datenlogger
Es gibt einen (Kalibrier-)Faktor zwischen der wirklichen Strömungsgeschwindigkeit und der vom Gerät angezeigten Strömungsgeschwindigkeit. Durch eine Kalibrierung lässt sich dieser Kalibrierfaktor bestimmen. Hierzu ist jedoch eine entsprechende Kalibriervorrichtung notwendig. Bitte senden Sie das Gerät zur Kalibrierung an PCE Instruments. Unsere Kontaktdaten finden Sie am Ende der Anleitung. © PCE Instruments... -
Seite 20: Instandhaltung
(2) Reinigen Sie den (3) Zu viel Bewuchs, Messort. zu starke (3) Prüfen Sie die Verschmutzung. Kabel. (4) Auskleidung vom Rohr zu dick. (5) Sensorkabel nicht korrekt angeschlossen. Hardware Error Hardwareproblem Nehmen Sie Kontakt mit der PCE Deutschland GmbH auf. © PCE Instruments... - Seite 21 Zahl gibt den aktuellen Arbeitsfortschritt an. Empty pipe (1) Keine Flüssigkeit (1) Wählen Sie eine in der Rohrleitung Rohrleitung, in (2) Einstellungsfehler der Flüssgkeit im Menü M29 vorhanden ist (2) Geben Sie im Menü M29 „0“ ein. © PCE Instruments...
- Seite 22 Laden Sie die Batterie erneut auf. Sollte das Problem weiterhin bestehen, kontaktieren Sie bitte die PCE Deutschland GmbH. c) Bei einer Batteriespannung zwischen 3,70 und 3,90 V kann es zu Abweichungen zwischen der geschätzten und der tatsächlichen Laufzeit kommen. © PCE Instruments...
-
Seite 23: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Seite 24: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Seite 25: Specifications
IP 52 3 x rechargeable AA NiMH batteries / 2100 mAh (operating hours Power supply 12 h when fully charged) 100 … 240 V AC 50/60 H Dimensions 214 x 104 x 40 mm Weight 450 g © PCE Instruments... -
Seite 26: Delivery Contents
Sensor type HM (on rail) TT-GEL Ultrasonic contact gel Sensor cable PCE-TDS 100 Series Set of sensor cables 2 x 5 m PCE-TDS-SW Data cable + software for data transfer CAL-PCE-TDS-ISO ISO calibration certificate CAL-PCE-TDS-DAkkS DAkkS calibration certificate © PCE Instruments... -
Seite 27: System Description
System description Device Top view Front view Bottom view Sensor connection (up) Sensor connection (down) Display LED charging lamp Membrane keypad Charging socket USB interface © PCE Instruments... - Seite 28 Cable 5 m (2 x) Plug orange Plug blue Mains adaptor © PCE Instruments...
-
Seite 29: Function Keys
The device can be switched on via the ON key and switched off using the OFF key. After switching on, the device runs a self-diagnostic programme. The hardware and the internal software are tested. If an error is detected, this will be shown in the display. © PCE Instruments... -
Seite 30: Menu Windows
Stainless steel, for instance, is assigned no. 1. To select a different material, press ENTER to be able to make your selection using the Up and Down keys. Confirm your selection with ENTER. You can also enter the numbers directly via the numeric keypad. © PCE Instruments... -
Seite 31: Operation
The selection of the right method depends on the characteristics of the liquid. Downstream transducer Flow direction Upstream transducer Spacing You can find more detailed information on how to place the sensors and how to select the right method of measurement in chapter 5.3.Sensors. © PCE Instruments... -
Seite 32: Configuration Of Parameters
Enter viscosity of liquid (only necessary if liquid does not belong to standard liquids) Select sensors out of 16 types: 1. Plug-in Type A 2. Clamp-on TM-1 3. User Type 4. Standard-B 5. Plug Type B45 6. Standard-L 7. Clamp-On TS-2 © PCE Instruments... - Seite 33 Set scale factor; this value is set to the delivered sensors by PCE before shipping and should only be changed after a calibration by PCE View network IDN Lock device; parameters cannot be changed anymore Not in use Comm tester Enable or disable data logging function © PCE Instruments...
- Seite 34 View date and time of last switch-off View last volume flow before switch-off View how often device was switched on Scientific calculator (complicated to use) Set flow velocity Select protocol Waveform of the received signal (identical with M06) © PCE Instruments...
-
Seite 35: Sensors
In general, the section in front of the measuring point should be at least 10 x the pipe diameter and after the measuring point, it should be 5 x the pipe diameter. The following chart shows examples of good positions: Upstream Downstream Pipe routings and sensor position x ø x ø © PCE Instruments... - Seite 36 (6) Moreover, you should make sure there is no dust or sand between the pipe and the sensor. To avoid air bubbles from causing measurement errors, place the sensors on the pipe laterally. © PCE Instruments...
- Seite 37 The V method is the most commonly used method for everyday use. It is ideal for inner pipe diameters of 20 to 300 mm. It is also called reflective method. Top view of pipe Upstream transducer Spacing Downstream transducer Flow direction © PCE Instruments...
- Seite 38 Upstream transducer Spacing Flow direction Downstream transducer W method The W method is suitable for measurements of plastic pipes with diameters of 10 to 100 mm. Top view of pipe Upstream transducer Spacing Downstream transducer Flow direction © PCE Instruments...
-
Seite 39: Data Logger
This calibration factor can be determined by carrying out a calibration. However, you will need flow calibration equipment to do so. Please send the device to PCE Instruments for calibration. Our contact details can be found at the end of this manual. - Seite 40 Signalverstärkung (Gain) neu ein; die Zahl gibt den aktuellen Arbeitsfortschritt an Empty pipe (1) Keine Flüssigkeit (1) Choose a pipe in der Rohrleitung that contains (2) Einstellungsfehler liquid im Menü M29 (2) Enter “0“ in window M29. © PCE Instruments...
- Seite 41 The battery has not been charged completely or the charging procedure has been interrupted too frequently. Charge the battery again. If the problem persists, contact PCE Instruments. c) When the battery voltage is between 3.70 and 3.90 V, discrepancies between the estimated and the actual transit time can occur. © PCE Instruments...
-
Seite 42: Warranty
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Seite 43 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 76, Rue de la Plaine des Bouchers Calle Mayor, 53 D-59872 Meschede 67100 Strasbourg 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0...
- Seite 44 –––––––––––––––––– User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
