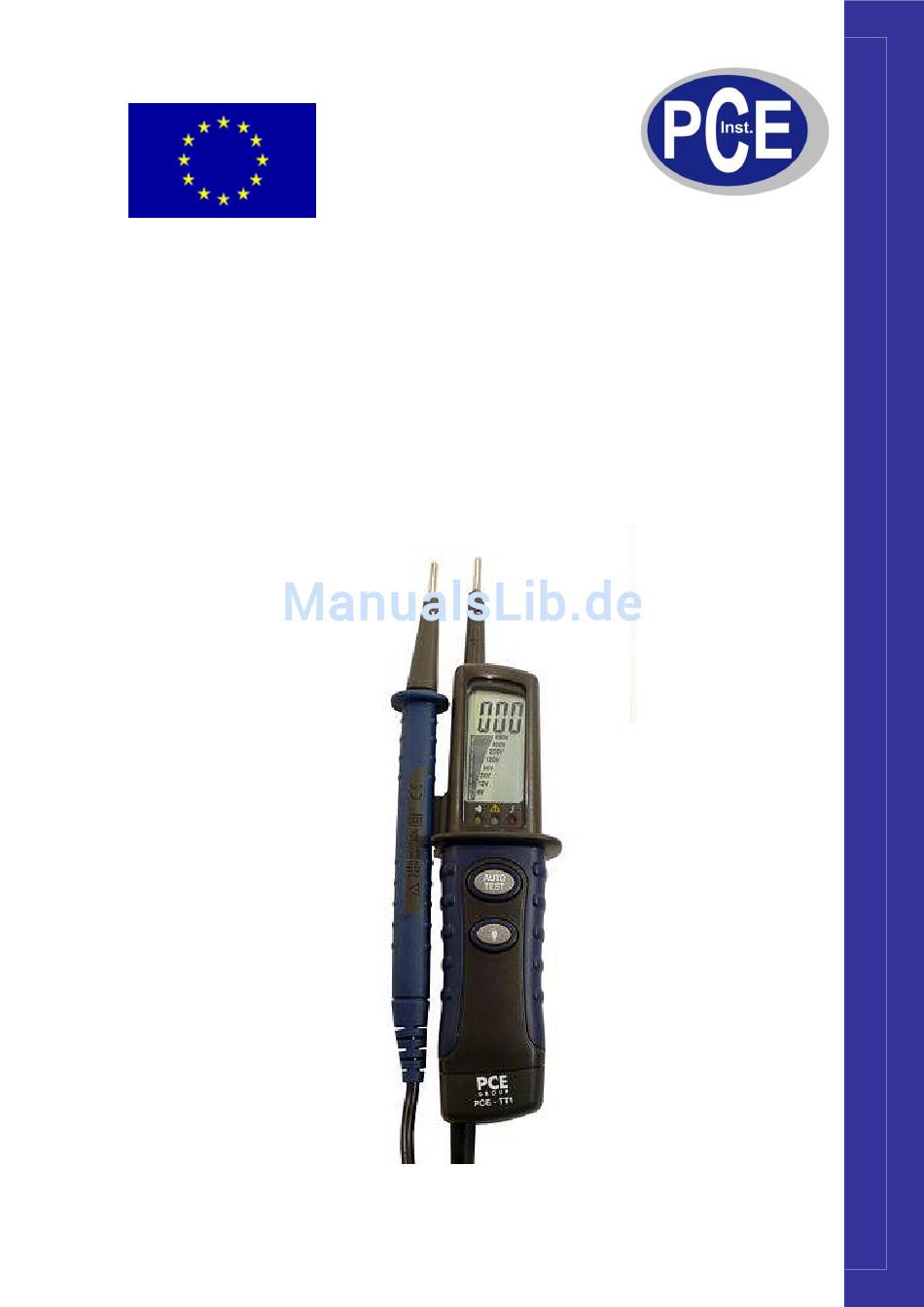

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Spannungsprüfer PCE-TT 1...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Sicherheit ..........................2 Sicherheitssymbole ......................3 Sicherheitshinweise ......................3 Wanungen ........................3 Sachgemäße Verwendung des Messinstruments ............4 Spezifikationen ........................4 Eigenschaften ........................4 Technische Daten ......................4 Aufbau ........................... 5 Gehäuse .......................... 5 Display ..........................5 Batterien wechseln ...................... -
Seite 3: Sicherheitssymbole
BETRIEBSANLEITUNG www.warensortiment.de Sicherheitssymbole Warnung vor einer Gefahr, befolgen Sie die Bedienungsanleitung! Vorsicht! Gefährliche Spannung! Es besteht die Möglichkeit eines Stromschlages. Doppelt Isoliert! Sicherheitshinweise Lesen Sie die Hinweise äußerst aufmerksam! Überschreiten Sie nie die Maximalen Eingangswerte. Die Schutzausrüstung des Benutzers sollte bis 690 V ausgelegt sein. Warnungen Um einen Stromschlag zu vermeiden, müssen die Sicherheits- und VDE-Vorschriften welche den Umgang mit Spannungen betreffen, genau beachtet werden, wenn mit Spannungen höher als 120... -
Seite 4: Sachgemäße Verwendung Des Messinstruments
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Sachgemäße Verwendung des Messinstruments Das Messinstrument darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konzipiert ist. Aus diesem Grund müssen die technischen Daten, besonders die Sicherheitshinweise, und die Umgebungsbedingungen genau eingehalten werden. Bei einer Veränderung am Instrument kann die Sicherheit nicht mehr gewährleistet werden. -
Seite 5: Aufbau
BETRIEBSANLEITUNG www.warensortiment.de Aufbau Gehäuse 1. Handmessspitze 2. Messspitze am Gehäuse 3. Messpunktbeleuchtung 4. LCD-Display 5. LED warnt bei anliegender Spannung 6. LED für den einpoligen Phasentest 7. LED zeigt Durchgangstest an 8. Taste für den Selbsttest 9. Taste zum Einschalten der Messpunktbeleuchtung 10. -
Seite 6: Bedienung
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Bedienung Funktions- und Selbsttest Funktionstest: Überprüfen Sie das Messinstrument, indem Sie es an eine bekannte Spannungsquelle anschließen. Selbsttest: Mit der Taste „AUTO-TEST“ können Sie einen Selbsttest durchführen. Achtung: Um einen Stromschlag zu vermeiden, achten Sie darauf, dass die Messleitungen während des Tests nicht an einer Spannungsquelle angeschlossen sind. -
Seite 7: Durchgangstest
BETRIEBSANLEITUNG www.warensortiment.de Durchgangstest In diesem Spannungsprüfer ist auch ein Durchgangsprüfer integriert. Halten Sie den Spannungsprüfer während der Messung immer an den dafür vorgesehenen Griffen. Berühren Sie nie die blanken Messspitzten. Halten Sie die Messspitzen an die entsprechenden Prüfpunkte. Sobald Sie einen Widerstand unter 300 kΩ... -
Seite 8: Entsorgung Der Batterien
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Entsorgung der Batterien Die Entsorgung von Batterien in den Haushaltsabfall ist verboten. Sie sind verpflichtet Batterien an den dafür vorgesehenen Sammelstellen abzugeben. Batterien welche gefährliche Substanzen enthalten sind mit entsprechenden Gefahrensymbolen gekennzeichnet. Diese Symbole sagen weiterhin aus, dass die Entsorgung in den Haushaltsabfall verboten ist.
