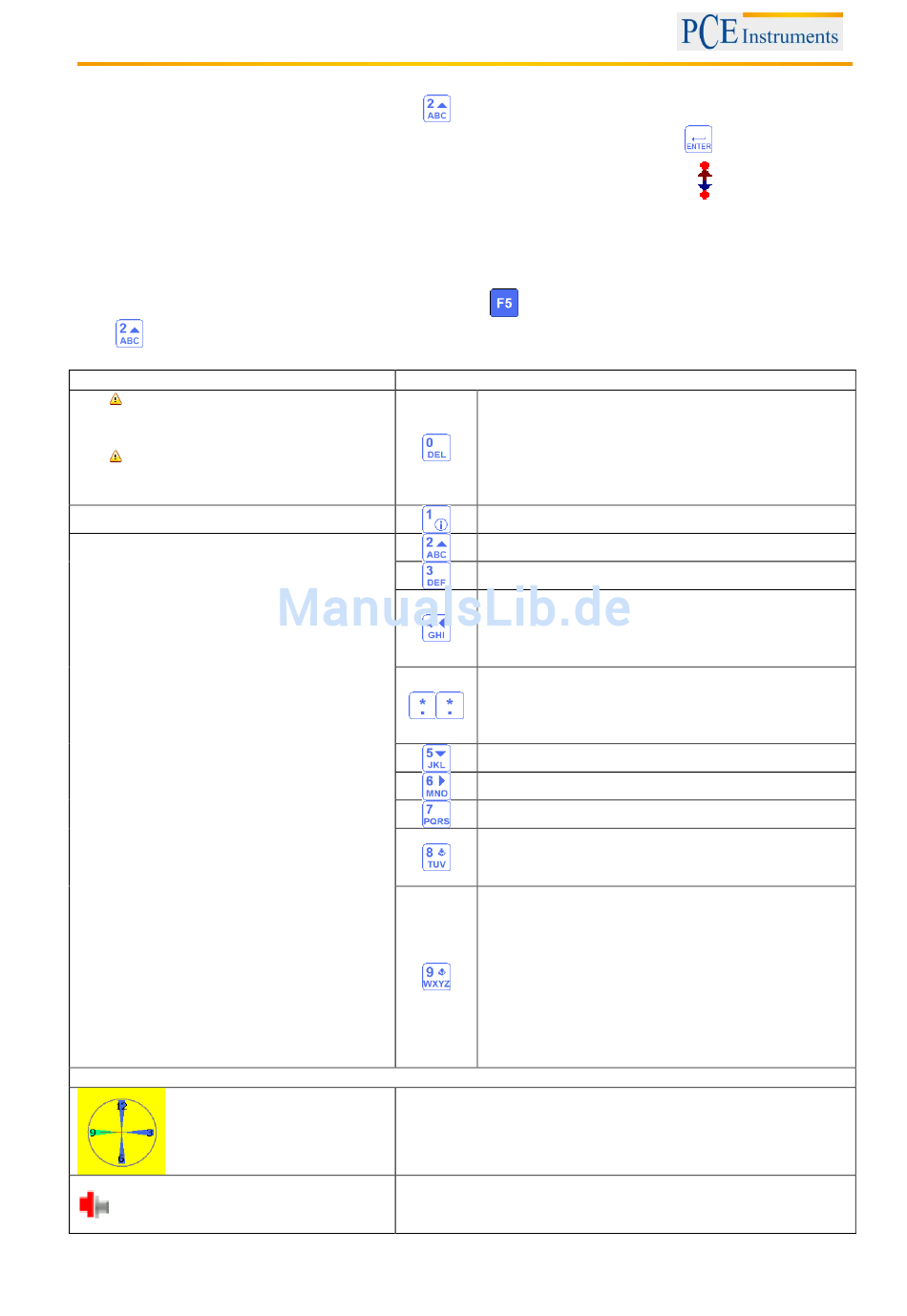

Das Offset Setup ist ein 2-stufiger Prozess. Starten Sie mit der ersten Phase. Es müssen mindestens 3
Ziffern akzeptiert werden. Drücken Sie danach
den Laserstrahl, bis der Wert 0 annimmt und warten Sie 5 Sekunden. Drücken Sie
Offsetwert zu speichern. Nachdem Sie das Offset Menü verlassen haben, erscheint
Einstellung anzuzeigen.
6.2.4
Ergebnis
Um das Messergebnis anzeigen zu lassen, drücken Sie
, wenn Sie sich im „vertikale Ausrichtung" Programm befinden.
oder
Zu beachten in diesem Bildschirm
Drehen Sie nicht die Wellen,
wenn Sie die Maschine bewegen
Verändern Sie nicht die Position
der Messeinheiten, wenn der Live
Modus aktiviert ist
Funktionen in diesem Bildschirm
-
Beobachten des berechneten
Versatzes
-
Live-Ausrichtung durchführen
-
Live-Ausrichtung
pausieren/weiterführen
-
Manuelle Winkeleingabe (falls
aktiviert)
-
Auswahl zwischen 2 oder 3
Nachkommastellen
-
Auswahl der Maßeinheit
(mm/Zoll)
-
Eingabe von Toleranzen
-
Flanschbolzen Korrekturwerte
ansehen (mit Live-Update)
-
Ergebnisse der Ausrichtung
speichern
-
Ergebnisse der Ausrichtung
laden
BETRIEBSANLEITUNG
, um zur zweiten Phase zu gelangen. Justieren Sie
Symbole und Status in diesem Bildschirm
Ein gelbes Ziffernblatt im Ausrichtungsbildschirm bedeutet,
dass Winkel von Messpunkten nicht akzeptiert wurden oder
die Durchschnittsbildung nicht abgeschlossen ist. Die Live-
Ausrichtung wird in diesem Fall deaktiviert.
Eine rote Kupplungshälfte bedeutet, dass der aktuelle
Versatz die Toleranzen übersteigt. Wenn der Versatz
innerhalb der Toleranzen liegt, ist das Symbol grau.
30
, wenn Sie sich im Messbildschirm befinden
Shortcuts in diesem Bildschirm
Eingabe von Versatztoleranzen
Distanzscheiben-Simulation
Zur Flansch-Bolzen-Korrekturansicht
Auswahl zwischen 2 oder 3 Nachkommastellen
Manuelle Eingabe von Winkeln (falls aktiviert). In
diesem Fall müssen Sie den Live-Mode
pausieren und dann den jeweiligen Winkel
eingeben.
Wenn der Cursor sich an erster Stelle in einem
Eingabefeld befindet, drücken Sie die Taste
zweimal, um ein negatives Vorzeichen (-)
einzugeben
Eingabe von thermischem Wachstum
Auswahl der Maßeinheiten (mm/mils)
Pausieren/Weiterführen der Live-Ausrichtung
Speichern der Ausrichtungsergebnisse in einer
Datei, siehe Kapitel 9 „Umgang mit Datei-
Dialogfenstern"
Laden von zuvor gespeicherten
Ausrichtungsergebnissen, siehe Kapitel 9
„Umgang mit Datei-Dialogfenstern"
, um den
, um die Offset
