Bedienungsanleitung

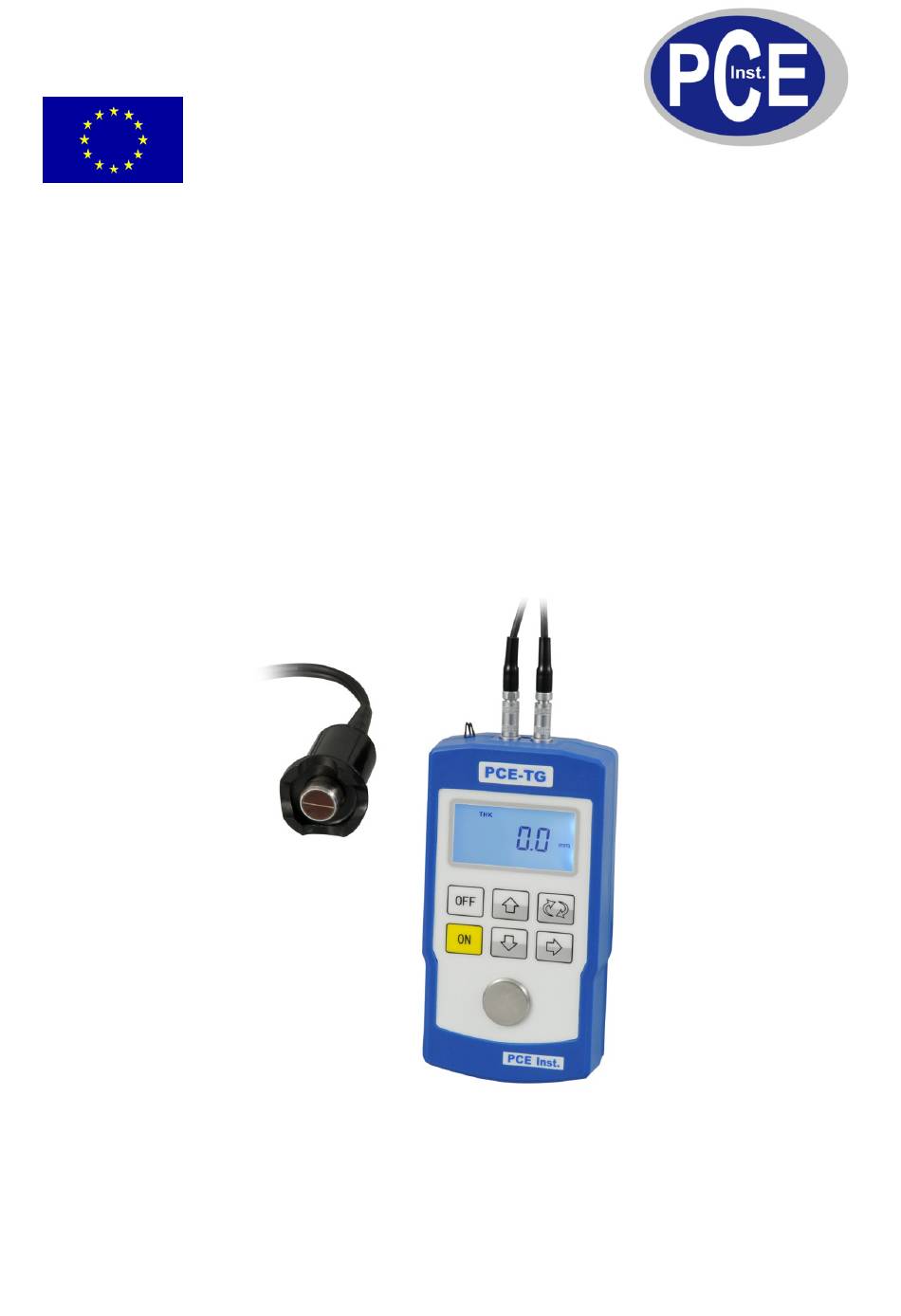

Materialdickenmessgerät PCE-TG1XX
Version 1.2
28.06.2013
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments TG1 Serie
Inhaltszusammenfassung für PCE Instruments TG1 Serie
- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Materialdickenmessgerät PCE-TG1XX Version 1.2 28.06.2013...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Kalibrierung ......................6 Einstellung der Schallgeschwindigkeit ..............6 Messung ........................6 Spezielle Prüfsonden ....................7 Schallgeschwindigkeitstabelle für verschiedene Materialien ........7 10 Hinweise für den Benutzer .................. -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Das TG1XX ist ein einfach zu bedienendes Materialdickenmessgerät für Metalle, Glas und homogene Kunststoffe. Dieses Messgerät arbeitet zum genauen Messen der Wandstärke / Wanddicke mit Ultraschall. Verschiedene Materialien benötigen unterschiedliche Ultraschallgeschwindigkeiten. Das Messgerät ist werkseitig mit fünf verschiedenen Schallgeschwindigkeiten für unterschiedliches Material voreingestellt. -
Seite 4: Spezifikationen
Benutzen Sie das Messgerät nie mit nassen Händen • Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden • Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder • lösemittelhaltige Reinigungsmittel verwenden Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem •... -
Seite 5: Gerätebeschreibung

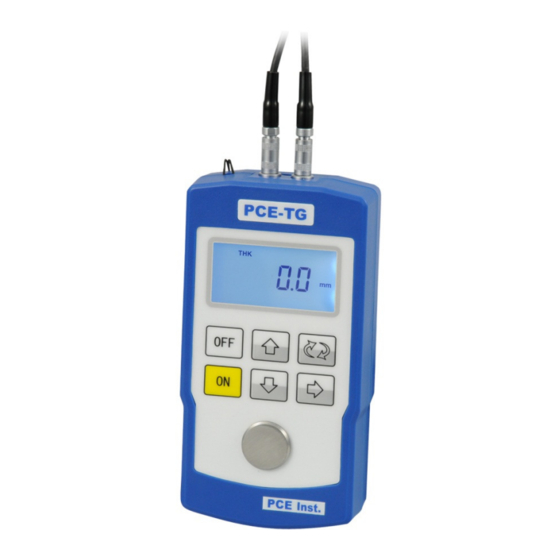

BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Gerät (1) Sondenkopf (2) Sondenanschlüsse (3) Display (4) Bedientasten (5) Kalibrierblock Bedientasten ON: Gerät einschalten OFF: Gerät ausschalten Pfeil hoch/runter/rechts: Die Pfeiltasten dienen der Anwahl der Dezimalstelle und der Einstellung der Schallgeschwindigkeit Umschalttaste: von normalem Messmodus auf Kalibriermodus auf Auswahl der Schallgeschwindigkeit umschalten LCD-Anzeige (Symbole im Display) THK (Thickness): Materialdickenmessung... -
Seite 6: Kalibrierung
Kalibrierung Die Umschalttaste so lange drücken, bis CAL 0.0 im LCD erscheint. Den Prüfkopf auf den runden Stahlblock (3 mm dick) fest aufdrücken. Zuvor etwas Koppel-Gel auf den Stahlblock geben. Sobald auf der Anzeige 3.0 mm erscheint, ist die Kalibrierung erfolgt und das Gerät schaltet automatisch in den Modus der Dickenmessung um (THK). -
Seite 7: Spezielle Prüfsonden
BETRIEBSANLEITUNG www.warensortiment.de Spezielle Prüfsonden Sensor / Material Messbereich Temperatur Frequenz Min. Form Oberfläche Kontakt PCE-TG-ST Standardprüfkopf für 0,8 ... 225 mm -10 ... +50 ° C 5 MHz 10 mm gerade PCE-TG 100 Messungen von Stahl, Nichteisen, Alu-Legierungen, Keramik, Glas PCE-TG-HTE Hochtemperatur 2,5 ... -
Seite 8: Hinweise Für Den Benutzer
Stahl (leicht legiert) 0.2259 5.734 Nichtrost. Stahl 0.2278 5.790 Titan 0.2370 5.990 Wolfram, gezogen 0.2129 5.410 Uran 0.1330 3.370 Zink (gewalzt) 0.1657 4.210 Zink (gespritzt) 0.1756 4.460 Aluminum 0.4013 10.19 Quarzglas 0.2349 5.968 Pyrex Glas 0.2220 5.640 Plexiglas 0.1077 2.735 Nylon 0.1031 2.620... -
Seite 9: Verjüngungen Oder Exzentrizitäten
