Inhaltszusammenfassung für PCE Instruments TU 3

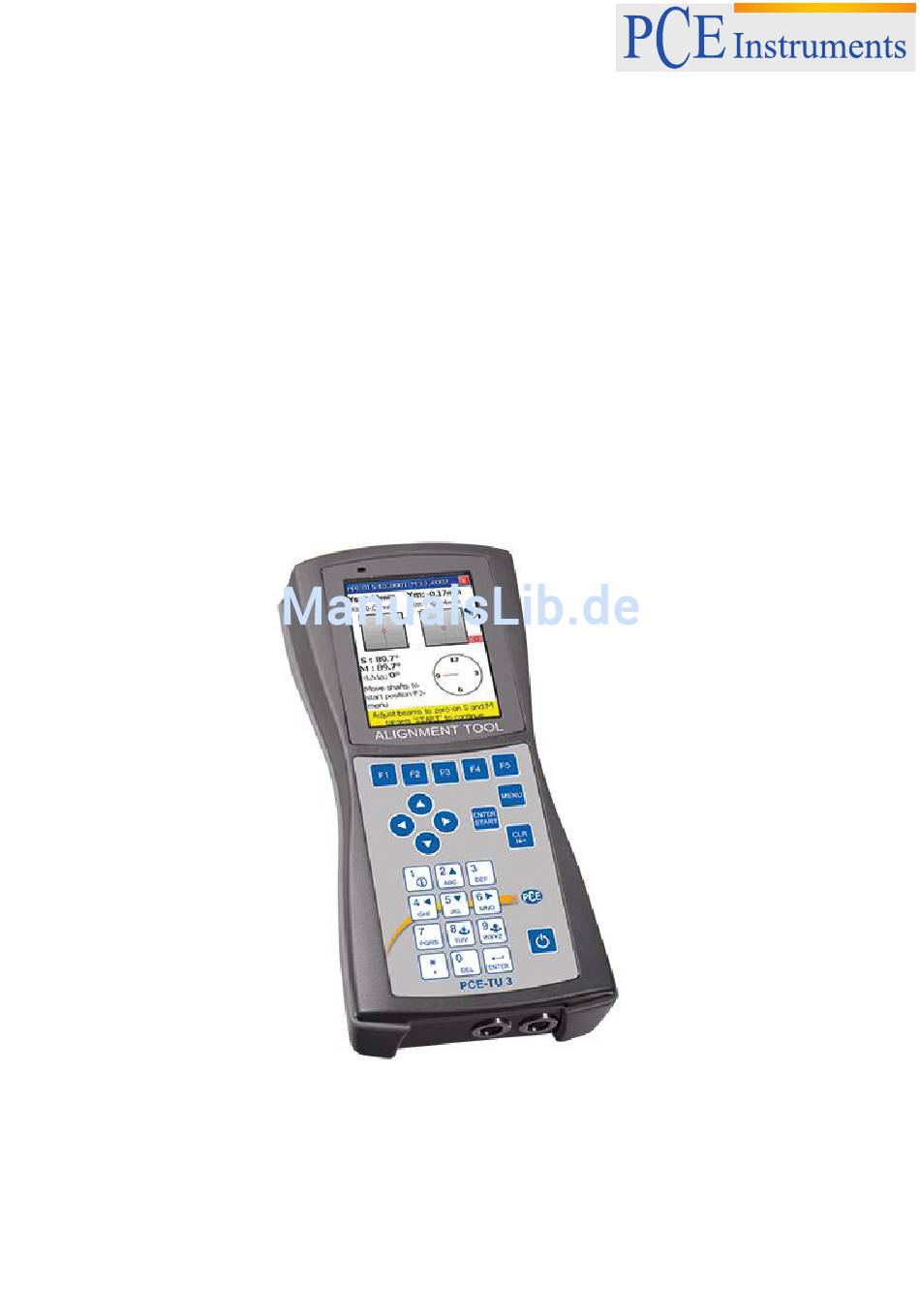

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Vibrationsmessgerät PCE-TU 3 Version 1.1 Erstelldatum 06.11.2014 Letzte Änderung 01.02.2016...
-
Seite 2: Inhaltsverzeichnis
Anschließen der Messsensoren ....................9 Eingabe der Abmessungen ...................... 10 Grobe Ausrichtung ........................11 Inbetriebnahme ..................... 12 Allgemeine Tasten ........................12 Das PCE-TU 3 starten ......................12 Maschinenausrichtung ..................13 Horizontale Maschinenausrichtung ..................13 6.1.1 Abmessungen eingeben ......................14 6.1.2 Parameter ändern ........................ - Seite 3 BETRIEBSANLEITUNG Ebenheits-Programm ........................ 50 7.1.1 Hauptbildschirm des Programms ....................50 7.1.2 Parameter ändern ........................51 7.1.3 Rechteckiges Gitter erstellen und bearbeiten ................52 7.1.4 Kreisförmiges Gitter erstellen ....................... 52 7.1.5 Messungen durchführen ......................54 7.1.6 Ergebnis betrachten und speichern ..................... 56 Loch-Mittelachsen-Programm ....................
-
Seite 4: Einleitung
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Vorsichtsmaßnahmen Das PCE-TU 3 ist ein Klasse II Lasersystem mit einer typischen Wellenlänge von 670 nm, einer Leistung von <1 MW und einer maximalen Strahlungsenergie von 0,1 mJ pro Impuls. Der Klasse II Laser erfüllt die Anforderungen nach ANSI, BS 4803, IEC 825 und der US-amerikanischen FDA. -
Seite 5: Technische Beschreibung
BETRIEBSANLEITUNG Technische Beschreibung Verwendung Das PCE-TU 3 Messsystem wurde entwickelt, um die Ausrichtung von Wellen zwischen Maschinen zu überprüfen und zu optimieren. Dies bedeutet konkret, die relative Position von zwei gekoppelten Maschinen (z. B. Motor und Pumpe) so zu verändern, dass die Achslinien der Wellen bei normalem Betrieb konzentrisch (mittig) sind. -
Seite 6: Lieferumfang
BETRIEBSANLEITUNG Lieferumfang Das PCE-TU 3 Messsystem beinhaltet: 1x PCE-TU 3 Displayeinheit 2x Messsonden 2x Montage-Sets für die Messsonden 1x Maßband 1x Ladegerät 1x Anschlusskabel 1x Software CD-ROM 1x USB-Kabel 1x Bedienungsanleitung 1x Transportkoffer... -
Seite 7: Fehlausrichtungsparameter
BETRIEBSANLEITUNG Fehlausrichtungsparameter Parallelversatz (Offset) Winkelversatz (Gap) Parallelversatz und Winkelversatz (Offset + Gap) Parallel- und Winkelversatz lassen sich auf zwei rechtwinklig zueinander stehenden Ebenen bestimmen. Um Parallel- und Winkelversatz zu eliminieren, muss auf jeder der beiden Ebenen die Position der beweglichen Maschine (M) korrigiert werden. Für horizontal montierte Maschinen gilt: Die Position der beweglichen Maschine (M) muss auf der horizontalen und vertikalen Ebene justiert werden. -
Seite 8: Maschinenausrichtung
BETRIEBSANLEITUNG Maschinenausrichtung Montieren Sie die Messsensoren auf den Wellen der beiden Maschinen (S) und (M). Wählen Sie das passende Messprogramm. Tragen Sie die Abstände zwischen Sensor (S) und Sensor (M),der Kupplung und den Maschinenfüßen ein. Drücken Sie , um mit den Sensoren Messwerte an drei verschiedenen Positionen der Welle aufzunehmen. -
Seite 9: Ermittlung Der Messdaten
Für den Fall, dass eine Drehung der Welle um 180 ° aufgrund von beengten Platzverhältnissen oder einer ungünstigen Anordnung der Maschinen nicht möglich sein sollte, verfügt das PCE-TU 3 über einen Modus für kleinere Drehwinkel. Hierbei ist schon eine Gesamtdrehung um mindestens 60 ° ausreichend. -
Seite 10: Eingabe Der Abmessungen
BETRIEBSANLEITUNG Eingabe der Abmessungen Um mit dem PCE-TU 3 genaue Messwerte zu erhalten, müssen zunächst die Abstände zwischen den Sensoren, der Kupplung und den Maschinenfüßen eingegeben werden. Bild-6 und Bild-7 zeigen die benötigten Abmessungen jeweils für horizontal bzw. vertikal montierte Maschinen. -
Seite 11: Grobe Ausrichtung
BETRIEBSANLEITUNG Grobe Ausrichtung Die grobe Ausrichtungsmethode sollte nur verwendet werden, wenn die Achsausrichtung der Maschinen so schlecht ist, dass die Laserstrahlen während der Drehung der Welle den Empfänger nicht mehr treffen. In diesem Fall ist zunächst eine grobe Ausrichtung notwendig. Grobe Ausrichtung (Variante 1), (Bild-8): Drehen Sie die Welle mit den Messsensoren in die 9-Uhr-Position. -
Seite 12: Inbetriebnahme
Taste (sie dient als ESC-Taste). Taste dient zum Bestätigen oder zum Verlassen von Eingabefeldern und aktiven Fenstern (bis auf Fenster mit Dateneingabe, Hauptbildschirme von Programmen und einige andere). Das PCE-TU 3 starten Nach dem Hochfahren erscheint das Hauptmenü auf dem Display Hauptmenü-Optionen... -
Seite 13: Maschinenausrichtung
BETRIEBSANLEITUNG Maschinenausrichtung Horizontale Maschinenausrichtung Montieren Sie den Messsensor mit der Markierung (S) auf der Welle der stationären Maschine und den Messsensor mit der Markierung (M) auf der Welle der beweglichen Maschine. Schließen Sie die Kabel wie unter 3.3 an den Sensoren und am Hauptgerät an oder konfigurieren Sie die Bluetooth-Schnittstelle (nur möglich mit optionalem Bluetooth-Adapter Kit). -
Seite 14: Abmessungen Eingeben
BETRIEBSANLEITUNG 6.1.1 Abmessungen eingeben Um die Abmessungen einzugeben, drücken Sie Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Für korrekte Messergebnisse muss folgendes zutreffen: S-C <S- Navigieren nach oben M ≤S-F1 <S-F2 Funktionen in diesem Bildschirm Navigieren nach unten Strecke Sensor S –... -
Seite 15: Parameter Ändern
BETRIEBSANLEITUNG 6.1.2 Parameter ändern Drücken Sie , um die Parameter zu ändern. Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Benutzen Sie die „biaxial live“ Funktion nur bei stabilen Manuelle Dateieingabe aktivieren/deaktivieren Wellenpositionen, da schon kleinste Drehungen zu Fehlern führen können Funktionen in diesem Bildschirm Manuelle Winkeleingabe aktivieren/deaktivieren 2 oder 3 Nachkommastellen verwenden... -
Seite 16: Daten Sammeln
BETRIEBSANLEITUNG 6.1.3 Daten sammeln Drücken Sie , um Daten zu sammeln. Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Bevor Sie einen neuen Ausrichtungsvorgang starten, müssen Sie die Abmessungen und Parameter eintragen Von vorn beginnen (alle Werte löschen). Verändern Sie nicht die Position der Bestätigungs-Dialog erscheint. - Seite 17 BETRIEBSANLEITUNG Daten von den Sensoren empfangen werden können. Ein blinkendes rotes „R“im Display bedeutet, dass Sie gerade einen schon gespeicherten Messwert betrachten. Dieser Wert kann bei Bedarf gelöscht oder ersetzt werden. Ist dieses Symbol nicht zu sehen, heißt das, dass der aktuelle Wert noch nicht gespeichert wurde.
-
Seite 18: Einstellen Des Offset Parallelversatzes
BETRIEBSANLEITUNG Erklärung des Ziffernblattes Gespeicherte Messpunkte sind durch grüne Bereiche auf dem Ziffernblatt und durch farbige Punkte daneben gekennzeichnet. Die farbigen Punkte sind standardmäßig rund. Wenn ein farbiger Punkt zum Quadrat wird, heißt dies, dass Sie gerade diesen gespeicherten Messpunkt betrachten. Die Farbe der Punkte gibt Aufschluss über die Standardabweichung von der aktuellen Ausrichtungsfunktion. -
Seite 19: Ergebnis
BETRIEBSANLEITUNG Akzeptierte Werte in der ersten Phase Auswahl erste Phase Akzeptierte Werte in der zweiten Phase Auswahl zweite Phase Aktueller Parallelversatz (Offset) Aktuellen Parallelversatz (Offset) löschen Das Offset Setup ist ein 2-stufiger Prozess. Starten Sie mit der ersten Phase. Es müssen mehr als 3 Werte akzeptiert werden. - Seite 20 BETRIEBSANLEITUNG Dialogfenstern“ Eingabe von Toleranzen Eingabe von thermischem Wachstum Ergebnisse der Ausrichtung Laden von zuvor gespeicherten speichern Ausrichtungsergebnissen, siehe Kapitel 9 „Umgang mit Datei-Dialogfenstern“ Ergebnisse der Ausrichtung laden Distanzscheiben-Simulation Symbole und Status in diesem Bildschirm Ein gelbes Ziffernblatt im Ausrichtungsbildschirm bedeutet, dass Winkel von Messpunkten nicht akzeptiert wurden oder die Durchschnittsbildung nicht abgeschlossen ist.
- Seite 21 BETRIEBSANLEITUNG Horizontale Live-Ausrichtung Um die horizontale Live-Ausrichtung zu starten, sollten sich die Sensoren in der 9- oder 3-Uhr-Position befinden. Wenn Sie die Wellen drehen müssen, pausieren Sie die Live-Ausrichtung, indem Sie drücken. Drehen Sie nun die Wellen in die gewünschte Position und setzen Sie die Live-Ausrichtung durch erneutes Drücken von fort.
- Seite 22 BETRIEBSANLEITUNG 6.1.4.1 Eingabe von Toleranzen Um Toleranzen einzutragen, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Toleranzen über die RPM (Umdrehungen pro Minute) festlegen Manuelle Eingabe von Toleranzen Wenn RPM-Auswahl aktiviert ist: RPM um einen Schritt erhöhen Auswahl von Industriestandard-Toleranzen über die RPM-Auswahl Wenn Manuelle Eingabe aktiviert ist: Parallelversatz-Eingabe auswählen...
-
Seite 23: Eingabe Des Thermischen Wachstums
BETRIEBSANLEITUNG 6.1.4.2 Eingabe des thermischen Wachstums Um das thermische Wachstum einzugeben, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Durch die Eingabefelder nach oben navigieren Horizontale Parallelversatz-Ausdehnung eingeben Durch die Eingabefelder nach unten navigieren Horizontale Winkelversatz-Ausdehnung eingeben Wenn der Cursor sich an erster Stelle in einem Eingabefeld Vertikale Parallelversatz-Ausdehnung eingeben befindet, drücken Sie die Taste... -
Seite 24: Vertikale Maschinenausrichtung
BETRIEBSANLEITUNG Distanzscheibendicke vorderer Maschinenfuß Maßeinheit Distanzscheibendicke hinterer Maschinenfuß Restliche Fehlausrichtung Vertikale Maschinenausrichtung Montieren Sie den Messsensor, der mit (S) markiert ist, an der Welle der stationären Maschine und den Messsensor, der mit (M) markiert ist, an der Welle der beweglichen Maschine. Hinweis: Markieren Sie die 3-, 6-, 9- und 12-Uhr Positionen am Maschinengehäuse. -
Seite 25: Maschinenabmessungen Eingeben
BETRIEBSANLEITUNG 6.2.1 Maschinenabmessungen eingeben Um die Maschinenabmessungen einzugeben, drücken Sie Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Für korrekte Messergebnisse muss Folgendes zutreffen: S-C<S-M ≤S-F1<S- Durch die Eingabefelder nach oben navigieren Funktionen in diesem Bildschirm Durch die Eingabefelder nach unten navigieren Unter „Bolt“... -
Seite 26: Daten Sammeln
BETRIEBSANLEITUNG Der eingebaute Neigungsmesser ist bei der vertikalen Ausrichtung nicht verwendbar 6.2.3 Daten sammeln Um Daten zu sammeln, drücken Sie Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Bevor Sie einen neuen Ausrichtungsvorgang starten, müssen Sie die Abmessungen und Parameter eintragen Von vorne beginnen (alle Werte Verändern Sie nicht die Position der löschen). - Seite 27 BETRIEBSANLEITUNG Gesammelte Daten abspeichern Neuen Wert eingeben. Sie müssen zum letzten Gesammelte Daten laden gespeicherten Wert gehen, damit diese Option ermöglicht wird. Speichern von aktuellen Werten oder Ersetzen von bereits gespeicherten Werten (es erscheint ein Bestätigungs- Dialog) Navigieren durch die Werte Weiter zum Ergebnisbildschirm.
- Seite 28 BETRIEBSANLEITUNG Derzeitige Seriennummern der Sensoren. „No sensor“, wenn Messung/Anzahl Auto-Sweep bei vertikalen der Messungen keine Daten empfangen Maschinen nicht erlaubt werden können Ausrichtungstyp H- horizontal V - vertikal Laserstrahl- Winkel von der Positionsanzeige stationären und beweglichen Seite Gesamt-Rotationswinkel, muss größer als 60 ° sein Manueller Winkel Ziffernblatt mit den Messpunkten Hinweis-Box...
-
Seite 29: Einstellen Des Parallelversatzes
BETRIEBSANLEITUNG Benutzen Sie die Justierschrauben an den Messsensoren, um die Laserstrahlen nacheinander auf die Mitte der Detektorabdeckungen auszurichten (Bild-1a/b). Wenn die Laserstrahlen auf beiden Empfängern zentriert sind, öffnen Sie die Abdeckungen. Auf dem Bildschirm werden nun die X- & Y-Koordinaten und die Position für beide Empfänger (S) und (M) angezeigt. -
Seite 30: Ergebnis
BETRIEBSANLEITUNG Das Offset Setup ist ein 2-stufiger Prozess. Starten Sie mit der ersten Phase. Es müssen mindestens 3 Ziffern akzeptiert werden. Drücken Sie danach , um zur zweiten Phase zu gelangen. Justieren Sie den Laserstrahl, bis der Wert 0 annimmt und warten Sie 5 Sekunden. Drücken Sie , um den Offsetwert zu speichern. - Seite 31 BETRIEBSANLEITUNG Ein blinkendes Ankreuzfeld in der Überschrift der jeweiligen Ebene bedeutet, dass für diese Ebene die Live-Ausrichtung benutzt werden kann. Sonst ist dies für die jeweilige Ebene nicht möglich. Diese blinkende Fehlermeldung bedeutet, dass die Position der Wellen unerwartet verändert wurde. Die Live- Ausrichtung wird deaktiviert.
- Seite 32 BETRIEBSANLEITUNG 6-12 Ebene Live-Ausrichtung Um die 6-12 Ebene Live-Ausrichtung zu starten, sollten sich die Sensoren in der 6- oder 12-Uhr-Position befinden. Wenn Sie die Wellen drehen müssen, führen Sie dies wie unter „9-3 Ebene Live-Ausrichtung“ beschrieben durch. Ebene 6-12 sollte nun für die Live-Ausrichtung freigegeben sein. Lösen Sie nun die Maschinenfüße und richten Sie die bewegliche Maschine in der 6-12 Ebene aus.
-
Seite 33: Eingabe Von Toleranzen
BETRIEBSANLEITUNG 6.2.4.2 Eingabe von Toleranzen Um Toleranzen einzugeben, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Toleranzen über die RPM (Umdrehungen pro Minute) festlegen Manuelle Eingabe von Toleranzen Wenn RPM-Auswahl aktiviert ist: RPM um einen Schritt erhöhen Auswahl von Industriestandard-Toleranzen über die RPM-Auswahl Wenn Manuelle Eingabe aktiviert ist: Parallelversatz-Eingabe auswählen... -
Seite 34: Kippfuß-Programm
BETRIEBSANLEITUNG Kippfuß-Programm Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Starten der Kippfußmessung. Drehen Die Maschinenabmessungen sollten als Sie dazu die Sensoren in die 12-Uhr- Erstes eingegeben werden (gehen Sie dazu Position und justieren Sie die Laser, zum entsprechenden Menüpunkt) bis sie die Zieltafeln S und M mittig treffen. -
Seite 35: Gelenkwellen-Ausrichtung
BETRIEBSANLEITUNG Gelenkwellen-Ausrichtung Dieses Programm dient zur Ausrichtung von Maschinen, die über eine Gelenk- oder auch Kardanwelle verbunden sind. Mit dem optionalen Montage-Kit für Kardanwellen können die Sensoren befestigt werden. Die Kardanwellen-Ausrichtung ist größtenteils identisch mit der horizontalen Maschinenausrichtung. Sehen Sie dazu Kapitel 6.1 „Horizontale Maschinenausrichtung“ und Kapitel 4.5 „Grobe Ausrichtung“. Die Unterschiede zu diesen Kapiteln werden im Folgenden beschrieben Gelenkwellen Hauptmenü... -
Seite 36: Maschinenabmessungen Und Maßeinheiten Einstellen
BETRIEBSANLEITUNG 6.4.1 Maschinenabmessungen und Maßeinheiten einstellen Um die Maschinenabmessungen und die Maßeinheiten einzustellen, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Zwischen den Eingabefeldern nach oben navigieren Strecke Sensor S – Sensor M eingeben Zwischen den Eingabefeldern nach unten navigieren Strecke vorderer Maschinenfuß... -
Seite 37: Parameter Ändern
BETRIEBSANLEITUNG 6.4.2 Parameter ändern Drücken Sie , um die Parameter zu ändern. Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Benutzen Sie die „biaxial live“ Funktion nur bei stabilen Manuelle Dateieingabe aktivieren/deaktivieren Wellenpositionen, da schon kleinste Drehungen zu Fehlern führen können Funktionen in diesem Bildschirm Manuelle Winkeleingabe aktivieren/deaktivieren 2 oder 3 Nachkommastellen verwenden... -
Seite 38: Daten Sammeln Und Ausrichten
Antriebseinheit – Getriebe – angetriebene Einheit. Mit einem herkömmlichen Ausrichtungssystem müsste für jede Maschine eine Ausrichtungsmessung durchgeführt werden, um anschließend zu berechnen, welche justiert werden muss. Das PCE-TU 3 Messsystem führt alle nötigen Berechnungen automatisch durch und bietet die Möglichkeit, die stationäre bzw. die Referenzmaschine festzulegen. - Seite 39 BETRIEBSANLEITUNG Daten der Messung ansehen Ausrichtungsergebnisse ansehen Ergebnisse speichern Maschine auf der linken Seite des Zuges hinzufügen Gespeicherte Ergebnisse laden Maschine auf der rechten Seite des Zuges hinzufügen Parameter einstellen Reserviert (keine Funktion) Ergebnisse als Datei abspeichern; siehe Kapitel 9 „Umgang mit Datei- Dialogfenster“...
-
Seite 40: Messergebnisse Betrachten
BETRIEBSANLEITUNG 6.5.2 Messergebnisse betrachten Um die Messergebnisse zu betrachten, drücken Sie im Hauptmenü des Programms. Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Toleranzen für die aktuelle Kupplung einstellen Hinweis: Die eingegebenen Toleranzen sind immer für die linke Welle bzw. Maschine gültig Thermisches Wachstum einstellen Überblick über... -
Seite 41: Spindel-Programm
BETRIEBSANLEITUNG Keine oder ungültige Daten ermittelt oder ungültige Abmessungen eingegeben Drücken Sie , um das Messergebnis zu speichern Spindel-Programm Um Spindeln (z. B. von Drehmaschinen) auszurichten, montieren Sie den Transmitter (standardmäßig Sensor S) im Spannfutter und den Empfänger (standardmäßig Sensor M) am Werkzeugschlitten. Um das Spindel-Programm zu starten, wählen Sie „Spindel“... -
Seite 42: Messungen Durchführen
BETRIEBSANLEITUNG 6.6.2 Messungen durchführen Drücken Sie , um eine Messung durchzuführen. Benutzen Sie , um zwischen den Messpunkten hin und her zu schalten. Drücken Sie , um zum vorherigen Bildschirm zurückzukehren. Gespeicherter Messwert. Blau blinkend „-,--„ bedeutet, dass kein bedeutet aktuell Wert gespeichert wurde gewählter Punkt Etikettenposition... -
Seite 43: Lotlinien-Programm
BETRIEBSANLEITUNG Lotlinien-Programm Kurze Erklärung Das Lotlinien-Programm wird verwendet, um Geradlinigkeitsmessungen an Wellen durchzuführen und deren Mittelachse relativ zur absoluten Lotlinie zu messen. Dieses Programm besitzt eine Funktion zur Selbstkalibrierung der Laser, wenn dieser in der 180 ° Position fixiert ist. Der Laser-Sender wird an vier Seiten der Welle in der 12- und 6-Uhr-Position platziert. -
Seite 44: Hauptbildschirm Des Programms
BETRIEBSANLEITUNG Lotlinien-Messung durchführen Um das Programm zu starten, wählen Sie „Lotlinie“ im Hauptmenü des Gerätes und drücken Sie Der Hauptbildschirm des Programms erscheint. 6.7.1 Hauptbildschirm des Programms Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Alle benötigten Abmessungen sollten korrekt eingetragen sein (sie können später bei Bedarf noch geändert werden) Neue Messung starten... - Seite 45 BETRIEBSANLEITUNG Ablauf der Konfiguration Geben Sie die Anzahl der Messpunkte (Positionen) ein, indem Sie drücken und einen Wert (zwischen 2 und 300) in das Eingabefeld eintragen. Wenn die Messpunkte in gleichen Abständen und stellen Sie sicher, dass das Feld „Gleiche Abstände“ voneinander angeordnet sind, drücken Sie angekreuzt ist.
-
Seite 46: Messungen Durchführen
Verbindungsaufbau zwischen 2 und 40 Sekunden in Anspruch nehmen. Es wird empfohlen, bei einer Kabelverbindung ca. 10 Sekunden und bei einer kabellosen Verbindung ca. 50 Sekunden zu warten. Wenn nach dieser Zeit noch keine Verbindung zustande gekommen ist, überprüfen Sie die Sensoren und die Systemeinstellungen des PCE-TU 3. -
Seite 47: Ergebnisse Betrachten Und Speichern
BETRIEBSANLEITUNG Bildschirmübersicht Empfängerwerte Laserstrahl Daten nicht bereit Keine Verbindung „-,--„ bedeutet, außerhalb des Ziels (abwarten) zu den Sensoren dass keine Daten bereit sind Neigungsanzeige, Aktuelle Punktnummer blauer Bereich zeigt die erlaubte Position Laserstrahl- Positionsindikator Neigungswert, sollte manuell für jede Seite Gespeicherte eingegeben werden Messungen für den... - Seite 48 BETRIEBSANLEITUNG Um zum Hauptmenü des Programms zurückzukehren, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Zwischen Tabellen- und Graphansicht umschalten Referenzpunkt definieren (benutzen Sie , um die Eingabe zu bestätigen) Messung durchführen Referenzpunktmodus umschalten Manuelle Dateneingabe (falls aktiviert) Speichern Messung wiederholen (alle aktuellen Daten gehen verloren)
- Seite 49 BETRIEBSANLEITUNG Ref.points Modus Best fit Modus Rot bedeutet Toleranzüberschreitung...
-
Seite 50: Erweiterte Ausrichtungswerkzeuge
BETRIEBSANLEITUNG Erweiterte Ausrichtungswerkzeuge Ebenheits-Programm Kurze Erklärung Das Ebenheits-Programm wird zum Messen der Flachheit von Ebenen im Vergleich zu einer vom Laserstrahl geformten Referenzfläche verwendet. Die Messpunkte in der Ebene können kreisförmig oder rechteckig angeordnet sein, mit festen oder variablen Gitterabständen. Die Ebene kann auch Ausfräsungen beinhalten. -
Seite 51: Parameter Ändern
BETRIEBSANLEITUNG 7.1.2 Parameter ändern Um die Parameter zu ändern, drücken Sie oder wählen Sie den entsprechenden Menüpunkt und drücken Sie Um einzustellen, welcher Sensor als Empfänger verwendet werden soll, drücken Sie Um die Maßeinheit zu ändern, drücken Sie Um einen Filter einzustellen, drücken Sie , geben Sie einen Wert zur Durchschnittsbildung ein und bestätigen Sie mit Um zu den Auto-Router Einstellungen zu gelangen, drücken Sie... -
Seite 52: Rechteckiges Gitter Erstellen Und Bearbeiten
BETRIEBSANLEITUNG 7.1.3 Rechteckiges Gitter erstellen und bearbeiten Um ein neues rechteckiges Gitter zu erstellen, drücken Sie oder wählen Sie den entsprechenden Menüpunkt und drücken Sie Benutzen Sie , um sich zwischen den Eingabefeldern zu bewegen. Um das Gitter zu definieren, müssen Sie die Anzahl der Spalten (von 2 bis 40) und die Anzahl der Zeilen (von 2 bis 40) eingeben und einen Wert entweder für gesamte Breite/Länge oder Zeilen-/Spaltenabstand. - Seite 53 BETRIEBSANLEITUNG Gitter bearbeiten Benutzen Sie die Pfeiltasten, um sich durch das Gitter zu bewegen. Zu beachten in diesem Bildschirm Shortcuts in diesem Bildschirm Zeilenposition/Ringradius der Alle benötigten Abmessungen sollten eingegeben Zeile/des Rings ändern, zu dem sein der ausgewählte Punkt gehört Position der Spalte ändern, zu Funktionen in diesem Bildschirm der der ausgewählte Punkt...
-
Seite 54: Messungen Durchführen
BETRIEBSANLEITUNG Kreisförmiges Gitter Bearbeitungsbildschirm Benutzen Sie zum Auswählen des Ringes und zum Auswählen der Position. Ausgewählter Oberseite Winkel = 0 ° Punkt Im Uhrzeigersinn zunehmend Koordinaten des gewählten Punktes [Ring; Position (im Uhrzeigersinn)] Position des Ausgewählter gewählten Punktes Ringdurchmesser Ringdurchmesser ändern Messbildschirm Reserviert, nicht... - Seite 55 BETRIEBSANLEITUNG Blinkendes Blinkendes Gespeicherter Symbol: keine Symbol: Daten Wert für den Verbindung zu den nicht bereit (bitte gewählten Punkt Sensoren abwarten) Koordinaten des Empfänger Y-Achsen gewählten Wert Punktes [Zeile; Spalte] Sensor Neigung Empfänger X- Achsen Wert Sensor Temperatur Laserstrahl Punkt löschen Positionsindikator Speichern Gewählter Punkt...
-
Seite 56: Ergebnis Betrachten Und Speichern
BETRIEBSANLEITUNG 7.1.6 Ergebnis betrachten und speichern Zum besseren Verständnis werden die Ergebnisse der Messung als Gitter angezeigt, wobei die relative Position der einzelnen Punkte zur Referenzebene grafisch angezeigt wird. Jeder Punkt wird als farbiger Kreis oder als farbiges Dreieck (Dreieck = Referenzpunkt) angezeigt und ist mit einem „+“, „-„ oder einer Null versehen. - Seite 57 BETRIEBSANLEITUNG Keine Laser-Ebene Best fit-Ebene Referenzebene Referenzpunkte definieren Um Referenzpunkte zu definieren oder zu löschen, benutzen Sie die Pfeiltasten, um die gewünschte Position auszuwählen und drücken Sie Sie können Referenzpunkte nur im Laser-Ebenen-Modus definieren/löschen. Ergebnis-Modi Es gibt drei Ergebnis-Modi, zwischen denen Sie mit umschalten können.
- Seite 58 BETRIEBSANLEITUNG Toleranzen eingeben Drücken Sie , um Toleranzen einzugeben. Geben Sie die gewünschten Werte in das Eingabefeld ein und bestätigen Sie mit oder drücken Sie , um in den Auto-Modus zu wechseln. Wenn der Auto-Modus aktiviert ist, sind die Toleranzen als 35 % vom Peak-Peak-Wert definiert. Auto- Modus Statistiken ansehen...
-
Seite 59: Loch-Mittelachsen-Programm
BETRIEBSANLEITUNG Insgesamt 2 Punkte im positiven (über Referenz) roten Bereich Insgesamt 3 Punkte im negativen (unter Referenz) gelben Bereich Loch-Mittelachsen-Programm Kurze Erklärung Dieses Programm wird genutzt, um die Geradlinigkeit von Löchern oder Bohrungen zu messen. Es können beispielsweise die Innenringe von Kugellagern gemessen werden (auch mit sich verändernden Durchmessern) oder die Statoren von Maschinen. - Seite 60 BETRIEBSANLEITUNG Messung starten Lochdurchmessers die Genauigkeit des Messergebnisses. Fehlausrichtungsergebnisse anschauen Parameter ändern (manuelle (verfügbar, wenn alle nötigen Messungen Dateneingabe oder vom Sensor; getätigt wurden) manuelle Winkeleingabe oder vom Neigungsmesser; Filtereinstellungen,…) Speichern Ergebnisse ansehen (verfügbar, wenn alle nötigen Messungen getätigt wurden) Laden Ergebnisse in Datei abspeichern, siehe Kapitel 9 „Umgang mit Datei-...
-
Seite 61: Messungen Durchführen
BETRIEBSANLEITUNG Wenn Sie nur 3 Messpunkte für jede Ebene benutzen möchten (nicht empfohlen), macht es Sinn, den Lochdurchmesser für die jeweilige Ebene einzutragen. Drücken Sie dazu und geben Sie den entsprechenden Wert für die aktuelle Ebene ein. Wenn Sie Parameter ändern möchten, drücken Sie , um in den Parameterbildschirm zu gelangen. - Seite 62 Kabelverbindung ca. 10 Sekunden und bei einer kabellosen Verbindung ca. 50 Sekunden zu warten. Wenn nach dieser Zeit noch keine Verbindung zustande gekommen ist, überprüfen Sie die Sensoren und die Systemeinstellungen des PCE-TU 3. Daten nicht bereit Keine Verbindung zu Laserstrahl außerhalb...
- Seite 63 BETRIEBSANLEITUNG Grobe Ausrichtung des Laserstrahls Siehe Kapitel 4.5. Messungen vornehmen, einsehen und ersetzen Um eine Messung vorzunehmen, drücken Sie . Die gespeicherte Messung wird nun in der Messpunktanzeige angezeigt. Beachten Sie Folgendes: Wenn die Neigungsanzeige gelb ist, bedeutet dies, dass die aktuelle Neigung nicht akzeptabel ist (die Mindestdrehung von ca.
-
Seite 64: Ergebnisse Betrachten Und Speichern
BETRIEBSANLEITUNG 7.2.3 Ergebnisse betrachten und speichern Wenn die Messungen für alle Ebenen durchgeführt sind, drücken Sie für das Ergebnis. Es gibt zwei Referenzlinienmodelle, zwischen denen Sie mit hin- und herschalten können. Ref.points Modus: Wenn einer der Referenzpunkte undefiniert ist, ist das Ergebnis der unveränderte Detektorwert. -
Seite 65: Live-Modus
BETRIEBSANLEITUNG 7.2.4 Live-Modus Um eine Live-Ausrichtung der ausgewählten Ebene durchzuführen, platzieren Sie den Detektor im Zentrum des Loches. Die Spannvorrichtung sollte an der Unterseite des Loches fixiert sein (180 °). Schalten Sie nun im Ergebnisbildschirm in den Referenzlinien Modus und in die Tabellenansicht. Wählen Sie mit die gewünschte Ebene aus und drücken Sie , um zum Messbildschirm zu... -
Seite 66: Geradlinigkeitsprogramm
BETRIEBSANLEITUNG Geradlinigkeitsprogramm Kurze Erklärung Das Geradlinigkeitsprogramm wird benutzt, um die Geradlinigkeit von Objekten zu bestimmen. Sehr lange Objekte können in Teilstücken gemessen werden. Auch vertikale Objekte können gemessen werden. Geradlinigkeitsmessung durchführen Um das Programm zu starten, wählen Sie „Geradlinigkeit“ im Hauptmenü unter dem Punkt „Geometrie“ und drücken Sie . - Seite 67 BETRIEBSANLEITUNG Bildschirmübersicht Aktuell ausgewählte Überlappungspunkt Distanz Ausgewählte und nächste Messpunktnummer Anzahl der Messpunkte im aktuellen Teilstück (Splice) Ankreuzfeld gleiche Distanzen Wert der aktuellen Distanz Aktuelle Teilstücknummer und /Gesamtanzahl der Neuen Messvorgang Teilstücke (Splices) starten. Alle Daten (nur sichtbar, wenn es werden gelöscht.
-
Seite 68: Messungen Durchführen
Verbindungsaufbau zwischen 2 und 40 Sekunden in Anspruch nehmen. Es wird empfohlen, bei einer Kabelverbindung ca. 10 Sekunden und bei einer kabellosen Verbindung ca. 50 Sekunden zu warten. Wenn nach dieser Zeit noch keine Verbindung zustande gekommen ist, überprüfen Sie die Sensoren und die Systemeinstellungen des PCE-TU 3. - Seite 69 BETRIEBSANLEITUNG Daten nicht bereit Keine Verbindung zu Laserstrahl außerhalb (warten Sie ein wenig) den Sensoren der Zielbedingungen Aktuelle Messungsnummer. Ein „-„ bedeutet keine Aktuelle Punktnummer Messung Laserstrahl- Positionsanzeige Neigungs- anzeige Anzahl der gespeicherten Messungen für den aktuellen Punkt Aktuelles Ergebnis (Y- Achse) Aktuelles Ergebnis (X- Achse)
-
Seite 70: Ergebnisse Betrachten Und Speichern
BETRIEBSANLEITUNG Messungen vornehmen, einsehen und ersetzen Um eine Messung durchzuführen, drücken Sie . Gespeicherte Werte werden als Ergebnis angezeigt. Überlappungspunkt-Nummer. Sichtbar, wenn der aktuelle Punkt Teilstücknummer ein Überlappungspunkt eines Punktnummer (falls verwendet) Teilstücks ist Empfänger Y- Achsen-Wert Empfänger X- Achsen-Wert Anzahl der gespeicherten Gespeicherter Messwerte (hier „0“). - Seite 71 BETRIEBSANLEITUNG Anzahl der berechneten Punkte (einschließlich Überlappungspunkte Tabellenansicht Punktnummer und Teilstücknummer. Teilstücknummer Distanz wird nur bei Verwendung von Teilstücken angezeigt Überlappungspunkte Gelb bedeutet Toleranzverstoß X-Achsen- Y-Achsen- Messwert Messwert Referenzpunktnummer Ergebnis in Datei Messung abspeichern wiederholen Graphansicht (beachten Sie, dass Überlappungspunkte im Graph nicht angezeigt werden. Daher wird als Messpunktanzahl nur 4 angezeigt und nicht 6) Rot bedeutet Toleranzverstoß...
-
Seite 72: Tutorial Zur Teilstückbenutzung
Führen Sie nun eine grobe Laser-Ausrichtung für das nächste Teilstück durch und starten Sie die Messung. Platzieren Sie den Empfänger auf dem ersten Überlappungspunkt. Kontrollieren Sie immer auf dem Display des PCE-TU 3, dass die aktuelle Punktnummer und Teilstücknummer korrekt sind. Wie Punktnummern, Teilstücke und Überlappungspunkte zusammenhängen, zeigt Bild 14.4.1. - Seite 73 BETRIEBSANLEITUNG Live-Modus gestartet. Live-Modus bereit, aber Ausrichtung beginnen. noch nicht gestartet Live-Ergebnisse, Richtung null bewegen Nachdem der Live-Modus gestoppt wurde, kann ein anderer Punkt ausgewählt werden. Wählen Sie einen neuen Punkt aus, platzieren Sie den Empfänger an der gewählten Position und drücken Sie und anschließend , um den Live-...
-
Seite 74: Rechtwinkligkeitsprogramm („Squareness Programm")
BETRIEBSANLEITUNG Rechtwinkligkeitsprogramm („Squareness programm“) Dieses Programm wird dazu verwendet, um die Rechtwinkligkeit zweier Flächen zueinander zu bestimmen. Der drehbare Lasertransmitter RL-20 kann durch ein integriertes Pentaprisma Laserstrahlen exakt im 90 ° Winkel emittieren. Die zwei rechtwinkligen Laserstrahlen werden als Referenz verwendet. Es sollten vier Messungen durchgeführt werden –... -
Seite 75: Messungen Durchführen
BETRIEBSANLEITUNG 7.4.2 Messungen durchführen Drücken Sie , um eine Messung durchzuführen. Benutzen Sie , um den gewünschten Messpunkt auszuwählen. Drücken Sie , um den Bildschirm wieder zu verlassen. Messdaten nicht bereit (abwarten Keine Verbindung zu den Sensoren Bedeutet Laserstrahl außerhalb des Ziels Gelb blinkend: ausgewählter Messpunkt... -
Seite 76: Ergebnisse Betrachten Und Speichern
BETRIEBSANLEITUNG 7.4.3 Ergebnisse betrachten und speichern Um die Messergebnisse zu betrachten, drücken Sie . Um die Ergebnisse zu speichern, drücken Sie . Um zum Hauptbildschirm des Programms zurückzukehren, drücken Sie Wenn Sie Toleranzen eingeben möchten, drücken Sie Wenn sich die berechneten Ergebnisse außerhalb der Toleranzen befinden, wird die vertikale Fläche geneigt und dunkel angezeigt. -
Seite 77: Datum Und Uhrzeit Einstellen
BETRIEBSANLEITUNG Firmware-Version Erstellungsdatum Sensor-Seriennummern (wenn diese angeschlossen sind) Batteriespannung Bluetooth Slave Device ID(s), die letzten 6 Ziffern (wenn Bluetooth-Übertragung aktiviert und Geräte verbunden sind) Datum und Uhrzeit einstellen Um Datum und Uhrzeit einzustellen, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Zwischen den Feldern nach links bewegen Zwischen den Feldern nach rechts... -
Seite 78: Automatische Abschaltung Konfigurieren
BETRIEBSANLEITUNG Automatische Abschaltung konfigurieren Um die automatische Abschaltung zu konfigurieren, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Einstellen der Abschaltzeit in Sekunden Verlassen ohne zu speichern Hinweis 1: Um die automatische Abschaltung zu deaktivieren, setzen Sie diese auf null oder lassen Sie das Eingabefeld leer. -
Seite 79: Programmlizenzen Ansehen/Einrichten
BETRIEBSANLEITUNG Programmlizenzen ansehen/einrichten Um die Programmlizenzen anzusehen/einzurichten, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Lizenzstatus ansehen Lizenzdatei laden (Lizenz hinzufügen/aktualisieren) Lizenzen hinzufügen/aktualisieren, durch laden einer Lizenzdatei („.lic“ Dateiendung) aus dem „My documents“ Ordner oder von der SD-Karte („Storage Card“... -
Seite 80: Sensor-Datenübertragung Einstellen
BETRIEBSANLEITUNG Sensor-Datenübertragung einstellen Um die Sensor-Datenübertragung einzustellen, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Bluetooth-Schnittstelle auswählen Serielle Schnittstelle Zwischen Bluetooth und auswählen serieller Schnittstelle wählen Wenn Bluetooth aktiviert ist Einen Sensor über Bluetooth Bluetooth-Schnittstelle verwenden konfigurieren (Slave- Beide Sensoren über Device-Nummer) Bluetooth verwenden... -
Seite 81: Usb-Modus Einstellen
BETRIEBSANLEITUNG USB-Modus einstellen Um den USB-Modus einzustellen, drücken Sie Wenn Sie den Massenspeichermodus auswählen, kann das Gerät am PC wie ein normaler USB-Stick verwendet werden. Wenn Sie den Active Sync Modus auswählen, wird Microsoft Mobile Device Center oder Microsoft Active Sync 4.5 benötigt, um auf das Gerät zugreifen zu können. -
Seite 82: Umgang Mit Datei-Dialogfenstern
BETRIEBSANLEITUNG Umgang mit Datei-Dialogfenstern Erklärung des „Disk“-Auswahlfeldes Es gibt zwei Speichermöglichkeiten: Der „My Documents“ Ordner (intern, immer vorhanden) Der „Storage Card“ Ordner (externe SD-Karte, nur vorhanden, wenn eine SD-Karte eingelegt ist) Genereller Aufbau des Datei-Dialogfensters Aktueller Dateipfad Ordner und Dateiliste Dateiname- Eingabebox (nicht Auswahl des... - Seite 83 BETRIEBSANLEITUNG Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Wenn die Ordner- und Dateiliste ausgewählt ist: Durch die Liste navigieren Wenn das Speichermedium- Auswahlfeld ausgewählt ist: Auswahl zwischen internem Speicher („My documents“) und SD-Karte („Storage Card“) Wenn die Ordner- und Dateiliste ausgewählt ist und Sie sich in einem Unterordner befinden, bewegen Sie sich eine Stufe in...
-
Seite 84: My Documents" Programm
BETRIEBSANLEITUNG „My Documents“ Programm Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Ordner und Dateien Ordner und Dateien finden/organisieren finden/organisieren, neue Ordner erstellen, Ordner und Dateien Berichte als PDF-Datei speichern löschen Bericht als PDF speichern 10.1 Ordner und Dateien finden/organisieren Um Ordner und Dateien zu finden/organisieren, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm... -
Seite 85: 10.2 Bericht Als Pdf Datei Speichern
BETRIEBSANLEITUNG Ordner- und Dateiliste Speichermedium- Auswahlfeld Hinweis-Leiste 10.2 Bericht als PDF Datei speichern Um einen Bericht als PDF Datei zu speichern, drücken Sie Funktionen in diesem Bildschirm Shortcuts in diesem Bildschirm Bericht auswählen, der als PDF gespeichert Wenn die Ordner- und Dateiliste werden soll ausgewählt ist: Durch die Liste navigieren... -
Seite 86: Anhang
BETRIEBSANLEITUNG Wenn Sie das Speichermedium nicht ändern brauchen/möchten, gibt es eine einfache 2-Klick-Methode zum Abspeichern von Berichten als PDF: Drücken Sie zuerst ; der Save- Dialog erscheint. Drücken Sie nun erneut , um den Bericht als PDF zu speichern. Ein PDF Unterordner wird automatisch im aktuellen Ordner erstellt und der Bericht mit gleichem Dateinamen und .pdf Endung darin... -
Seite 87: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
