Spindel-Programm
Um Spindeln (z. B. von Drehmaschinen) auszurichten, montieren Sie den Transmitter (standardmäßig
Sensor S) im Spannfutter und den Empfänger (standardmäßig Sensor M) am Werkzeugschlitten.
Um das Spindel-Programm zu starten, wählen Sie „Spindel" im Hauptmenü und drücken Sie
Es erscheint der Hauptbildschirm des Programms.
6.6.1

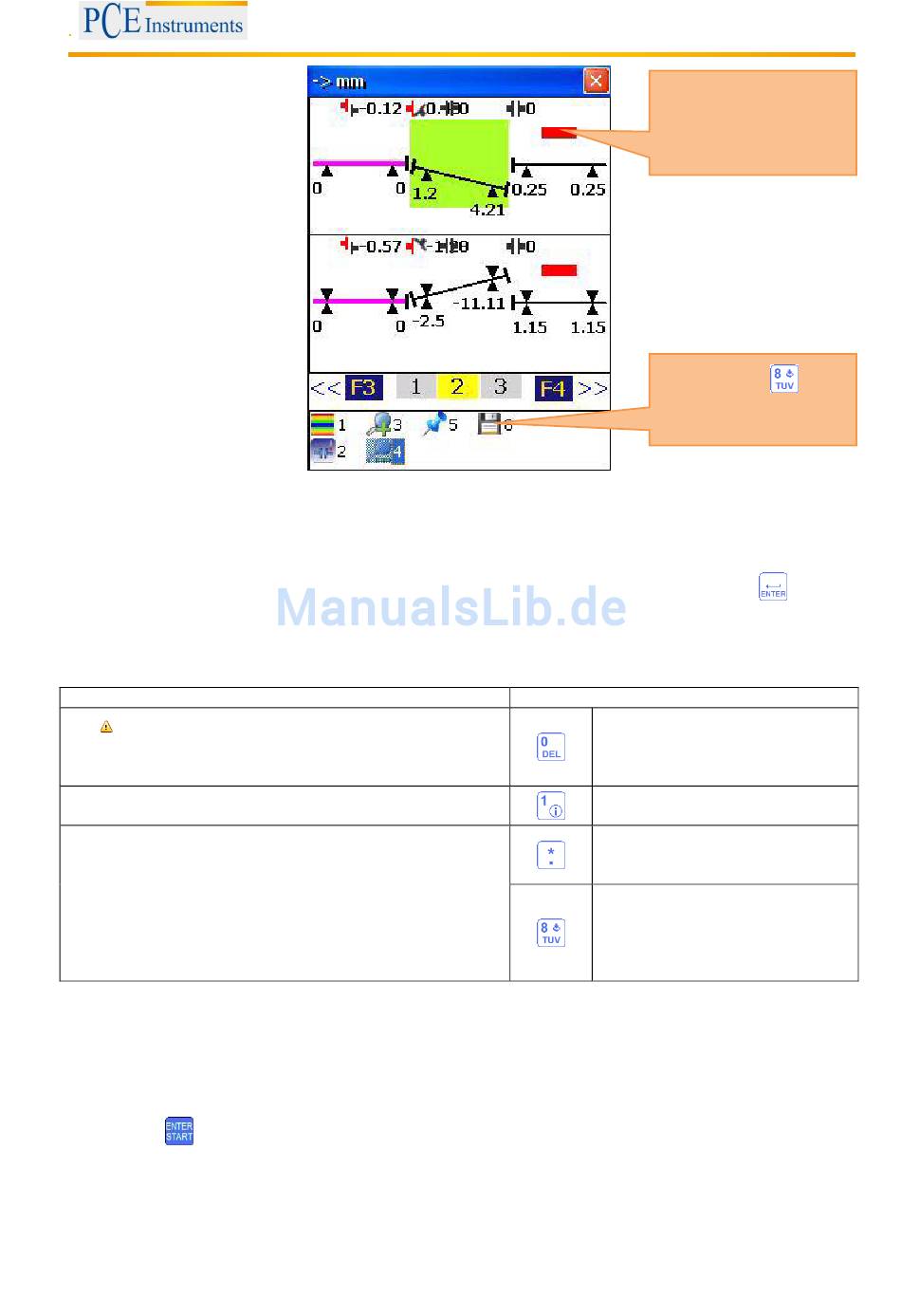

Hauptbildschirm des Programms
Zu beachten in diesem Bildschirm
Die benötigten Abmessungen sollten korrekt
eingetragen sein (sie können später bei Bedarf
noch geändert werden)
Funktionen in diesem Bildschirm
-
Abmessungen eintragen
-
Messung starten
-
Messergebnisse betrachten (verfügbar, wenn alle
benötigten Messungen abgeschlossen sind)
-
Speichern
Ablauf
Markieren Sie zwei Positionen auf dem Maschinenbett (nah und fern), an denen sich der Empfänger am
Werkzeugschlitten zur späteren Messung befinden soll.
Geben Sie den Abstand zwischen dem nahen und fernen Messpunkt ein.
Montieren Sie den Sender an der Spindel und den Empfänger am Werkzeugschlitten. Führen Sie bei
Bedarf eine grobe Laserausrichtung durch.
Drücken Sie
, um zum Messbildschirm zu gelangen.
BETRIEBSANLEITUNG
41
Keine oder ungültige
Daten ermittelt oder
ungültige Abmessungen
eingegeben
Drücken Sie
das Messergebnis zu
speichern
Shortcuts in diesem Bildschirm
Neue Messung beginnen bzw.
Messung wiederholen (alle
ermittelten Daten gehen
verloren)
Anzahl der Messpunkte
(Positionen) eingeben
Abstand zwischen den
Messpunkten (nah und fern)
eingeben
Ergebnisse in Datei abspeichern,
siehe Kapitel 9 „Umgang mit
Datei-Dialogfenster"
, um
.
